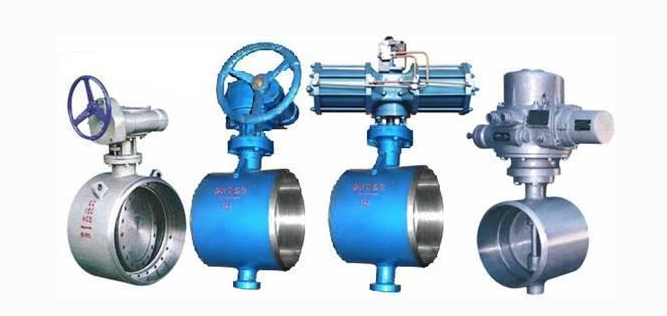

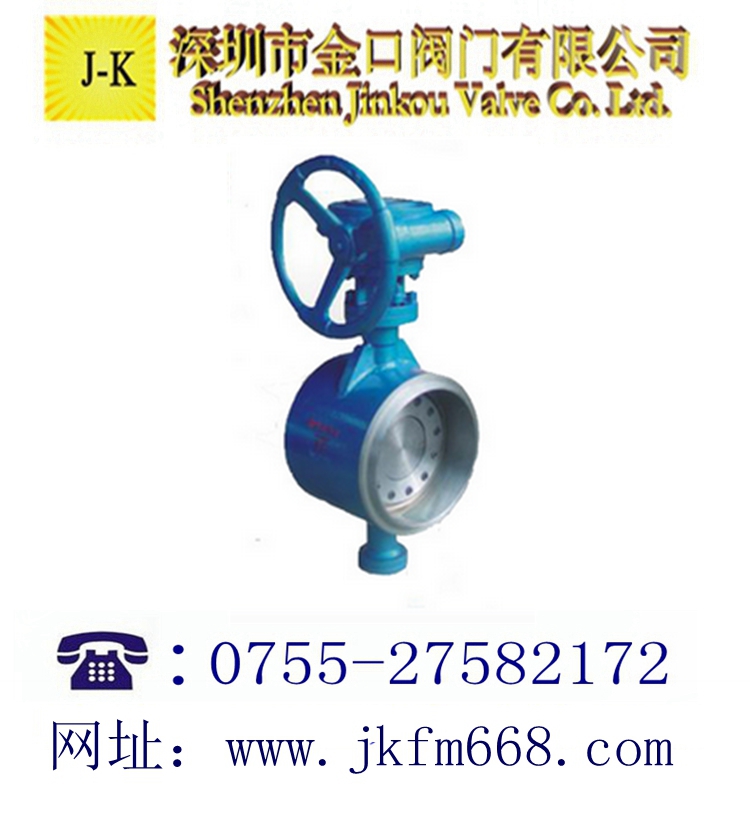

对焊式三偏心蝶阀产品概述：
D363Y 对焊式金属硬密封焊接蝶阀采用三偏心结构（可采用多层次或弹性密封结构），为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。由于采用焊接结构，使阀门与管道平面达到永久的零泄漏，由于焊接蝶阀没有法兰，对管道保温包扎带来了很大的方便。广泛应用于电站供热系统和催化裂化主风机管道系统、钢铁、冶金、化工等工业管道上作切断或调节流量作用。
对焊式三偏心蝶阀特点：
1、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
   2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
对焊式三偏心蝶阀主要参数：
  公称通经DN(mm)：DN(100～3000)mm、in4～48
  公称压力PN(MPa)：强度试验(1.5×PN) 密封试验(1.1×PN)
  适用温度：碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
  适用介质：水、蒸汽、热水、油品等
  驱动方式：蜗轮传动、电动、气动、液动
  压力等级：ANSI 150Lb磅级/PN25
  焊接标准：GB/T 12224、ANME B16.25
对焊式三偏心蝶阀主要零部件材料：
  阀体：碳钢、不锈钢、锻钢
  蝶板：碳钢、合金钢、不锈钢
  阀座：不锈钢、钴基硬质合金
  轴套：不锈钢
  阀杆：不锈钢、特殊材料
  填料：柔性石墨

【性能参数】

三偏心焊接硬密封蝶阀型号		D363H-10 D363H-16 D363H-25 D363H-40 D363H-64 D363H-100	D663H-10 D663H-16 D663H-25 D663H-40 D663H-64 D663H-100	D963H-10 D963H-16 D963H-25 D963H-40 D963H-64 D963H-100
工作压力(MPa)		0.6~10.0 (PN6-PN100)
适用温度(℃)		≤400℃
适用介质		水、油、气、醋酸类、硝酸类等其他介质
材料	阀体	WCB CF8 CF8 铬钼钢低温钢镍合金 Monel Duplex Steel
	蝶板	WCB CF8 CF8 铬钼钢低温钢镍合金 Monel Duplex Steel
	阀杆	2Cr13 F304 F316铬钼钢低温钢镍合金 Monel
	密封面	SS+柔性石墨不锈钢司太立合金碳化钨镍合金 Monel
	填料	柔性石墨 PTFE

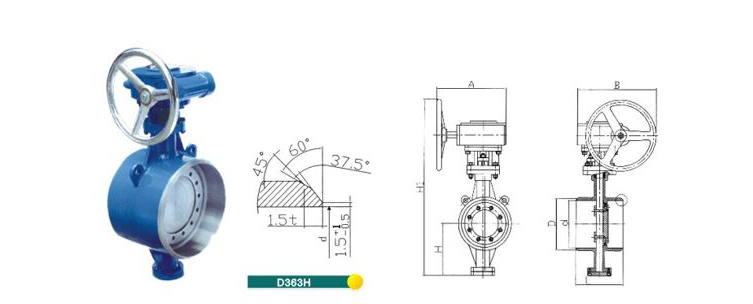

对焊式三偏心蝶阀主要外形连接尺寸：

公称通径DN（mm）	L	1.0MPa		1.6MPa		2.5MPa		4.0MPa
公称通径DN（mm）	L	H1	H	H1	H	H1	H	H1	H
100	190	280	390	280	390	280	390	280	390
125	200	300	420	300	420	300	420	300	420
150	210	320	460	320	460	320	460	320	460
200	230	370	550	370	550	370	550	370	550
250	250	420	620	420	620	420	620	420	620
300	270	500	750	500	750	500	750	500	750
350	290	530	800	530	800	530	800	530	800
400	310	570	870	570	870	570	870	570	870
450	330	600	920	600	920	600	920	600	920
500	350	680	1040	680	1040	680	1040	680	1040
600	390	750	1190	750	1190	750	1190	750	1190
700	430	810	1290	810	1290	810	1290	-	-
800	470	905	1440	905	1440	905	1440	-	-
900	510	960	1550	960	1550	960	1550	-	-
1000	550	1010	1650	1010	1650	1010	1650	-	-
1200	630	1175	1920	1175	1920	1175	1920	-	-
1400	710	1310	2170	1310	2170	-	-	-	-
1600	790	1460	2440	1460	2440	-	-	-	-
1800	870	1560	2650	1560	2650	-	-	-	-
2000	950	1670	2860	1670	2860	-	-	-	-
