气动三偏心蝶阀产品概述：
D673H、D643H气动金属硬密封蝶阀主要由气动执行器和金属硬密封蝶阀组成，再配以不同的附件组合，达到具体的控制要求。气动金属硬密封蝶阀则具有耐高低温、高压、允许介质中又微小颗粒、使用寿命长等特点，被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和截断流体使用。
气动三偏心蝶阀执行器选择：
双作用型：执行机构无原始位置，工作时需两个气源进行操作。输出轴的位置随气源的通断而停止任意位置。
单作用型：执行机构有原始位置，工作时需一个气源进行操作。如切断气源输出轴则靠内部弹簧的预紧力自动恢复到原始位置。
气动三偏心蝶阀设计特点：
该阀结构合理，密封严密可靠、流阻小、压差低、驱动灵活省力，使用寿命倍增。符合GB12238-2008《法兰和对夹连接蝶阀》和JB/T8527-1997《金属密封蝶阀》标准，并参照美国ANSI/AWWAC504标准，采用CAD软件辅助设计。中心垂直板结构，阀轴中心线在阀板密封面上；阀轴中心线在阀门通道的中心线上，阀板采用双平板桁架式多流道结构，在流速较高时阀板出现不颤抖现象，确保阀门的稳固性。阀体上对称设有加强筋。有益效果：阀门驱动法兰下方的加强筋，增加阀门的强度，避免驱动装置失灵；设置的标盘凹台，使标盘安装后不会凸出阀体表面，避免划伤人手。阀门驱动法兰形状呈方形，减轻阀门整体重量。
气动三偏心蝶阀适用范围：
本阀适用于高、中、低压，高温的管路中作闭路密封装置、节流装置和调节装置。双偏心单向金属密封蝶阀广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。
气动三偏心蝶阀结构特点：
气动三偏心蝶阀是一种结构简单的调节阀，蝶阀是用圆盘式启闭件(阀瓣或蝶板)往复回转90°左右来开启、关闭和调节介质的流动一种不锈钢阀门；蝶阀在管道上主要起切断和节流作用。启闭迅速，流阻小；结构简单，体积小，重量轻，耗材省，适用于大口径阀门中；可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。
气动三偏心对夹蝶阀，阀体采用了三偏心多层次金属密封结构，精密的阀板密封面经抛光处理后与三维偏心密封面有机结合，具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。被广泛运用于、冶金、化工、石油、可燃气体、给排水等行业。
    ※　采用三偏心结构，阀板与阀座几乎没有摩擦
    ※　阀体密封面采用堆焊钻基硬质合金，具有耐摩擦得特点
    ※　阀板密封面为硬质层叠式金属片，具有金属硬密封和弹性密封的双重优点
    ※　密封不受介质高、低温的影响
    ※　四大系列连接方式可适用于所有的末端连接
性能参数】

工作压力(MPa)		0.6~10.0 (PN6-PN100)
适用温度(℃)		≤400℃
适用介质		水、油、气、醋酸类、硝酸类等其他介质
材料	阀体	WCB CF8 CF8 铬钼钢低温钢镍合金 Monel Duplex Steel
	蝶板	WCB CF8 CF8 铬钼钢低温钢镍合金 Monel Duplex Steel
	阀杆	2Cr13 F304 F316铬钼钢低温钢镍合金 Monel
	密封面	SS+柔性石墨不锈钢司太立合金碳化钨镍合金 Monel
	填料	柔性石墨 PTFE

【外形尺寸】

PN	DN	L	H3	Ho3	B3
0.6MPa 1.0MPa	200	89	695	325	275
	250	114	750	355	275
	300	114	935	475	378
	350	127	1000	510	378
	400	140	1145	590	378
	450	152	1205	632	530
	500	152	1256	665	530
	600	178	1526	830	530
	700	229	1640	903	530
	800	241	1786	972	680
	900	241	1917	1052	680
	1000	300	2600	1170	680
1.6MPa 2.5MPa	200	89	695	327	275
	250	114	750	355	275
	300	114	955	472	378
	350	127	1033	515	378
	400	140	1185	595	530
	450	152	1270	632	530
	500	152	1335	665	530
	600	178	1642	829	680
	700	229	1785	905	680
	800	241	1915	970	680
4.0MPa	200	89	750	375	275
	250	114	905	445	378
	300	114	1085	538	503
	350	127	1160	567	503
	400	140	1230	609	503
	450	152	1520	765	680
	500	152	1335	665	530

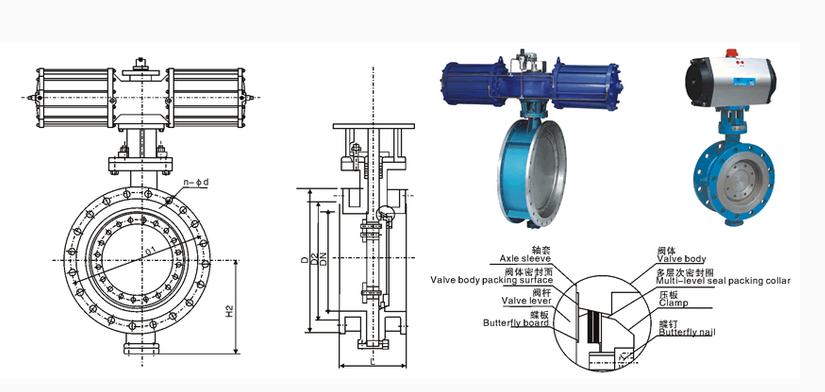

气动三偏心蝶阀结构图：
