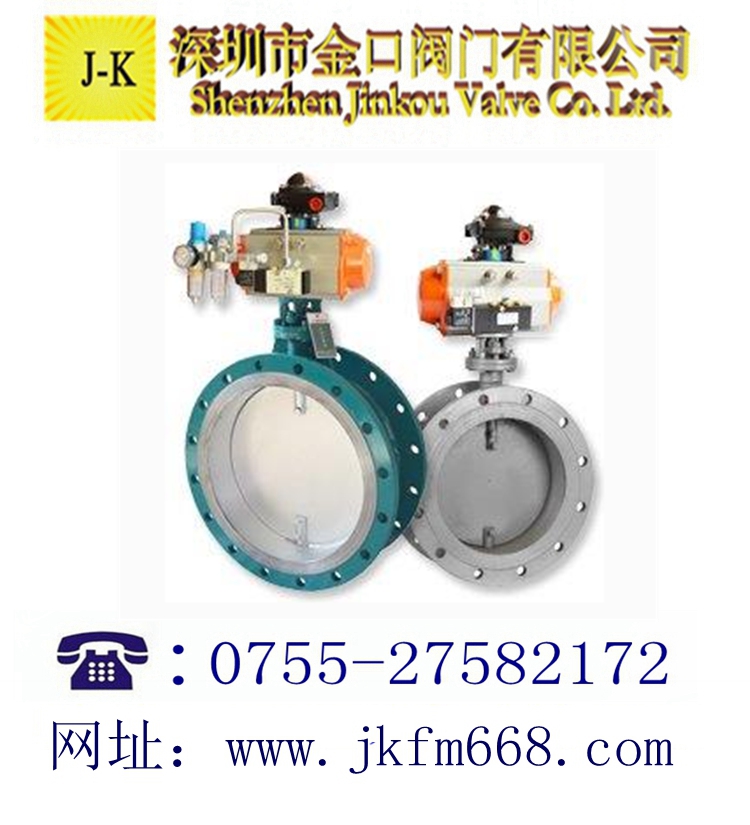

气动通风蝶阀


气动通风蝶阀
产品型号:D641W
连接方式:法兰
结构形式:中心垂直
驱动方式:气动
产品口径:DN50-DN600
公称压力:1.6Mpa
阀体材质:铸钢、不锈钢等
联系电话:0755-27582172
联系传真:0755-29559535
邮件地址:yuexiangfan@163.com
联系我们:范先生,陈小姐
联系手机:13691750468,13714992349
联系 Q Q:1634069416,3355237167
公司名称:深圳市金口阀门有限公司
公司网址:www.jkfm668.com
服务承诺:专业制造、专业服务, 金口为您创造更多价值!不断提升服务质量,精益求精,“真诚的服务”是金口永恒的主题。 严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大新老客户提供优质产品,至善至美服务.

产品说明   服务承诺   订货流程

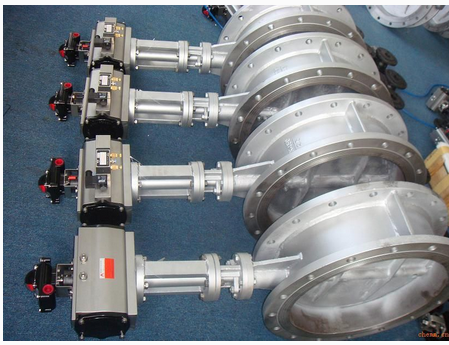

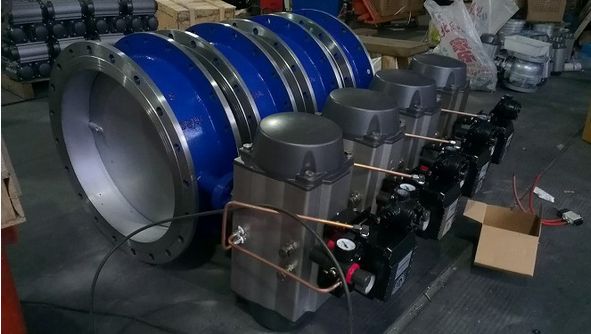

气动通风蝶阀概述:
       气动通风蝶阀是一种旋转型调节阀,它与阀门定位器配套使用,可实现比例调节。该阀流道阻力小,流量系数大,可配用GTATAWZHA等气动执行器,特别适用于大口径、大流量锅炉窑烟道气控制。广泛用于工业、冶金、环保等管道作通风调节介质流量之用。
气动通风蝶阀采用标准:
    1、设计标准:GB/T12238-1989JB/T8692-1998
    2、法兰连接尺寸:GB/T9115.1-2000
    3、结构长度:GB/T12221-1989
    4、压力试验:GB/T13927-1992JB/T9092-1999

二、气动通风蝶阀--特点:


1D641W 气动通风蝶阀采用钢板焊接制造,结构尺寸短,体积小,重量轻,安装方便;


2、本阀驱动力矩小,启闭灵活,操作方便可靠;


3、本阀代体上设置密封挡圈,密封无可见间隙,泄漏率小;


4、蝶板与阀体间的膨胀间隙长,能有效防止因热胀冷缩造成的卡死现象;


5、本阀可配备各种驱动装置,如手动装置、电动装置、气动装置、推杆装置等。


6、本阀阀芯可做成双门或百叶式,以满足不同用户的要求。


三、气动通风蝶阀--工作原理:

D641W 气动通风蝶阀通过驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转,从而达到开头或调节目的。

四、气动通风蝶阀--主要性能参数

公称压力(MPa)

0.05

壳体试验压力

0.1

适用温度

450;600;900

适用介质

热风、烟气、燃气

介质流速

≤50m/s

泄漏

1%

五、根据介质温度,阀板阀体选用材质表

介质温度

≤450

≤600

阀体材料

锰钢或铬铬钼

铬钼钢、铬镍钛钢

蝶板材料

锰钢或铬铬钼

铬镍钛不锈钢

阀轴材料

铬不锈钢

铬镍钛不锈钢

六、主要连接尺寸及重量

DN

D

D1

n-do

b

L

重量

D41

D341

D941

200

320

280

8-18

16

140

34

42

78

250

375

335

12-18

16

140

38

46

83

300

440

395

12-22

16

170

48

54

93

350

490

445

12-22

16

170

56

64

95

400

540

495

16-22

16

190

73

81

98

450

595

550

16-22

16

190

81

110

140

500

645

600

20-22

16

190

99

128

179

600

755

705

20-26

18

210

127

157

213

700

860

810

24-26

18

210

152

199

267

800

975

920

24-30

18

210

182

229

326

900

1075

1020

24-30

18

250

240

287

385

1000

1175

1120

28-30

18

250

383

430

528

1100

1275

1220

28-30

18

250



620

682

1200

1375

1320

32-30

18

250



765

827

1400

1575

1520

36-30

18

300



1188

1250

1600

1790

1730

40-30

22

300



1393

155

1800

1990

1930

44-30

22

300



1800

1865

2000

2190

2130

48-30

22

300



2130

2190

2100

2300

2240

52-33

22

300





2785

2200

2405

2340

52-33

26

350





3690

2400

2605

2540

56-33

26

350





4720

2600

2805

2740

60-33

26

350





5530

2800

3030

2960

64-36

26

400





6035

3000

3230

3160

68-36

26

400





6280
