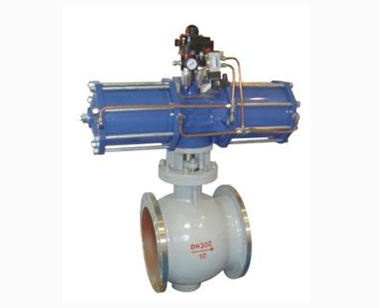

PQ640F气动侧装式偏心半球阀
一、PQ640F气动侧装式偏心半球阀产品概述
PQ640F/H/Y气动侧装式偏心半球阀和偏心半球阀是同属一个类型的阀门，区别在于它的传动形式上，气动侧装式偏心半球阀是利用气动装置驱动球体绕阀体中心线作旋转来达到开启、关闭的。该阀流通面积大，流阻小，这是因为开启后阀芯位于藏球室，流体直通；操作扭矩小，转90度即可启闭完成，操作轻便，密封严紧，双偏心金属硬密封，结垢不影响启闭，这是本产品最显著的优点；使用寿命长，密封副耐磨，且有补偿量，阀座可调整或更换。PQ640F/H/Y气动侧装式偏心半球阀堆焊不同合金(或组合球)双金属密封副的选配可以用于耐磨、耐腐蚀、耐调温等且又要求严格密封的不同工业部门。产品的主要用途及产品特点：
1、通用阀：规格型号PN1.0-4.0Mpa，DN40-1600。适用于污水处理、纸浆、城市采暖供热等要求严紧的场合。
2、油化工专用阀：规格DN40-1600，PN1.0-4.0Mpa适用于原油、重油等各类油品、化工行业弱腐蚀、二相混流介质。耐温可达425℃。
3、燃气专用阀：规格DN40-1600，PN1.0-4.0Mpa适用于煤气、天燃气、液化气的输送控制。产品结构特点是密封堆焊不同的含铬不锈钢，密封严紧、抗腐蚀。
4、料浆专用阀：规格DN40-1600，适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送。产品结构特点根据顾客需求介质、温度要求不同，密封副堆焊阀芯用铬钼钒合金堆焊，阀座采用铬钼合金、铬合金、不锈钢合金焊条堆焊满足不同料浆输送的需要。
6、煤粉灰渣专用阀：规格DN40-1600，适用于电厂、水力除渣或气态输送管道的控制。产品要求耐磨性能，阀芯采用组合球式双金属，具有相当高的刚度并非常耐磨，阀座采用整体耐磨1号或全堆焊，且具有硬密封球阀的优点。
二、PQ640F/H/Y气动侧装式偏心半球阀主要性能规范表
公称压力PN(Mpa) 0.6 1.0 1.6 2.5 4.0 6.4常温最大工作压力(Mpa) 0.6 1.0 1.6 2.5 4.0 6.4
壳体强度试验压力(Mpa) 1.0 1.5 2.4 3.8 6.0 9.6
气密封试验压力(Mpa) 0.6 0.6 0.6 0.6 0.6 0.6
高压密封试验压力(Mpa) 0.7 1.1 1.76 2.75 4.4 7.1
渗漏率 ＜0.1×DNmm?/s (符合GB/T13927-2008标准)
适用温度(℃) 软密封：-46℃~280℃；硬密封：-46℃~545℃
适用介质 天然气、水蒸气、油品类、酸类、碱类、煤粉、煤灰、废渣、泥浆、含颗粒状、含纤维等各类介质。
传动形式 气动传动
三、PQ640F/H/Y气动侧装式偏心半球阀主要零部件材料表
阀体/阀盖 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti ZG15Cr1Mo1V球体 WCB+硬铬 1Cr18Ni9Ti
表面特殊处理 0Cr18Ni12Mo2Ti
表面特殊处理 25Cr2Mo1V
表面特殊处理
阀杆 20Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 25Cr2Mo1V
阀座 Q235A+PTFE/堆焊 1Cr18Ni9Ti/PTFE 0Cr18Ni12Mo2Ti/PTFE 25Cr2Mo1V/PTFE
填料 柔性石墨 柔性石墨 柔性石墨 柔性石墨
螺栓 35CrmoA 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1V
螺母 45 0Cr18Ni9 0Cr18Ni9 20CrMo
四、PQ640F/H/Y气动侧装式偏心半球阀主要执行标准表序号
主要执行标准
1 设计和制造 GB/T12237-2007
2 检验和试验 GB/T13927-2008/JB9092-1999
3 法兰连接 JB/T79.1～4-1994
4 结构长度 GB/T12221-2005
|
五、主要零部件材料：PQ640H气动侧装式偏心半球阀主要零部件材料
|
|
名称
|
WCB
|
CF8类
|
CF8M
|
WC6
|
|
阀体
|
WCB
|
CF8
|
CF8M
|
WC6
|
|
球阀
|
WCB+HCr
|
CF8+氮化
|
CF8M+氮化
|
WC6
|
|
阀杆
|
2Cr13
|
F304
|
F316
|
F11
|
|
阀座
|
A105+合金钢
|
304+STL
|
316+STL
|
F11+STL
|
|
垫片
|
304+石墨
|
304+石墨
|
316+石墨
|
304+石墨
|
|
填料
|
304+石墨
|
304+石墨
|
316+石墨
|
304+石墨
|
|
螺柱
|
A193-B7
|
A320-B
|
A193-BM8
|
A193-B7
|
|
螺母
|
A194-2H
|
A194-8
|
A194-B8M
|
A194-7
|

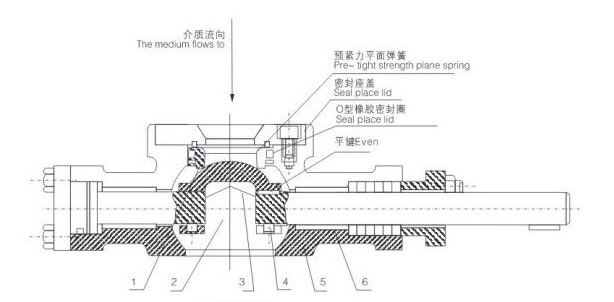

PQ640F/H/Y气动侧装式偏心半球阀结构图：
