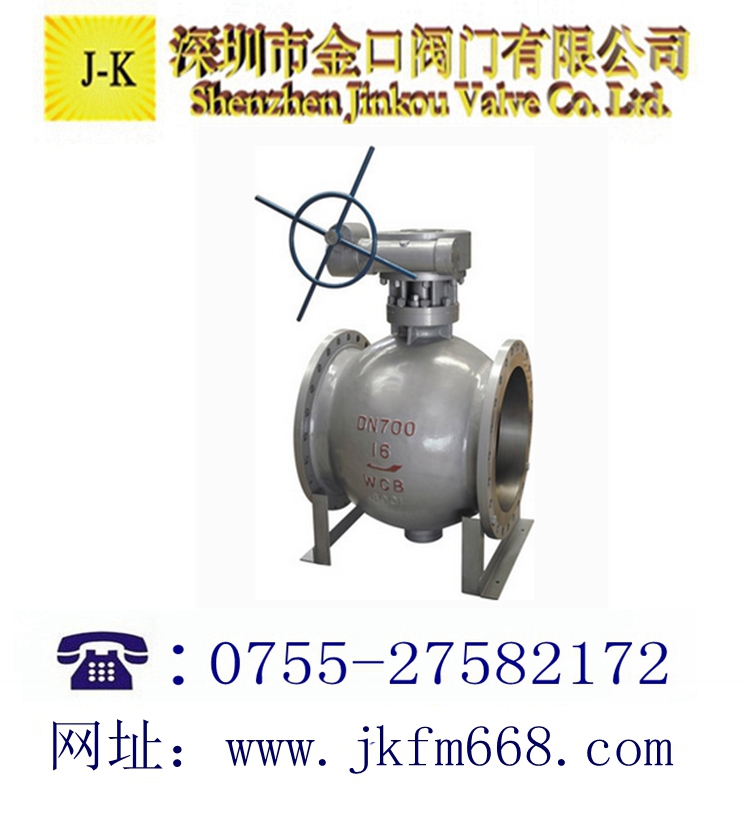

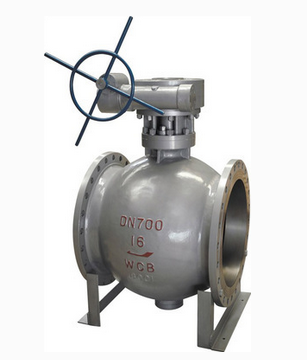

PBQ340H 侧装式偏心半球阀
【深圳金口阀门】是一家集科研、生产、销售于一体的阀门专业型生产企业。 主导产品为球阀系列、偏心半球阀系列、美标APl锻钢阀门系列、国标通用阀门系列。公司拥有一批具有二十几年制造经验专业技术人才和一系列先进的设备与独特的技术及相当的规模。从设计→制作→生产→装配→打压→装箱→发货，全部一体化流产。
本公司一贯注重产品质量，严格按照lSO、APl、ANSl、BS、DlN、NF、JlS、GB、JB等国内外先进标准设计制造。全面实施lSO9001-2000国际质 量管理体 系进行组织、生产。产品由浙江省泵阀产品质量检验中心检验合格。
【蜗轮偏心半球阀工作原理】
蜗轮偏心半球阀借助驱动机构带动阀轴转动90°运动。此时，固定在阀轴上的偏心阀瓣（半球）同步旋转90°。顺时针旋转，偏心阀瓣进入阀座，在偏心作用下形成楔型机构。阀瓣逐渐压紧阀座，实现密封，关闭阀门。逆时针旋转时，偏心阀瓣则迅速脱离阀座，旋转90°时，阀门为全开状态。
【蜗轮偏心半球阀适用范围】
该系列阀门适用于石油，化工，治金，电力，轻纺，造纸，水利等各部门中低压管路系统，同时还适用于污水处理，蒸汽，空气，煤气，沙浆，矿浆等弱污浊流体介质的输送和截流，节流等。
【国标侧装式偏心半球阀介绍】
本公司研制的偏心半球阀产品的优点在于介质通过物不易堵塞，本公司通过与院校合作研发，在阀杆结构上、球的定位上、密封面材质等多项关键部件的改进，使阀门平均使用寿命提高了4倍，进一步提升了产品内的品质。采用板簧加载的可劲阀座结构，阀座与球体不会发生卡阻或脱离等问题，密封可靠，使用寿命长，其结构采用偏心契紧原理通过转动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，具阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。
【产品优点】
流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
【偏心半球阀结构特点】
1、启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
4、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
5、密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
【产品用途】
开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
双偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球阀座与球体密封始终磨损的问题，非金属弹性材料被嵌入金属中，阀座金属面受到良好的保护。本产品适用于污水处理、纸浆、氧化铝、城市采暖供热要标严紧的场合；适用于电厂、水力除渣或气态输送管道的控制。

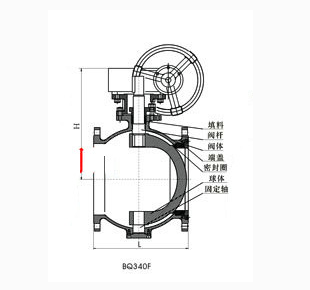

PBQ340H 侧装式偏心半球阀结构图:
