侧装式偏心半球阀产品概述:
PQ/PBQ侧装式偏心半球阀采用偏心原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封，它对两相混流易结垢固体析出的混流输送特别有效。主要用于污水处理、纸浆、电厂、水力除渣、气态输送管道的控制、城市采暖供热等要求严紧的场合。

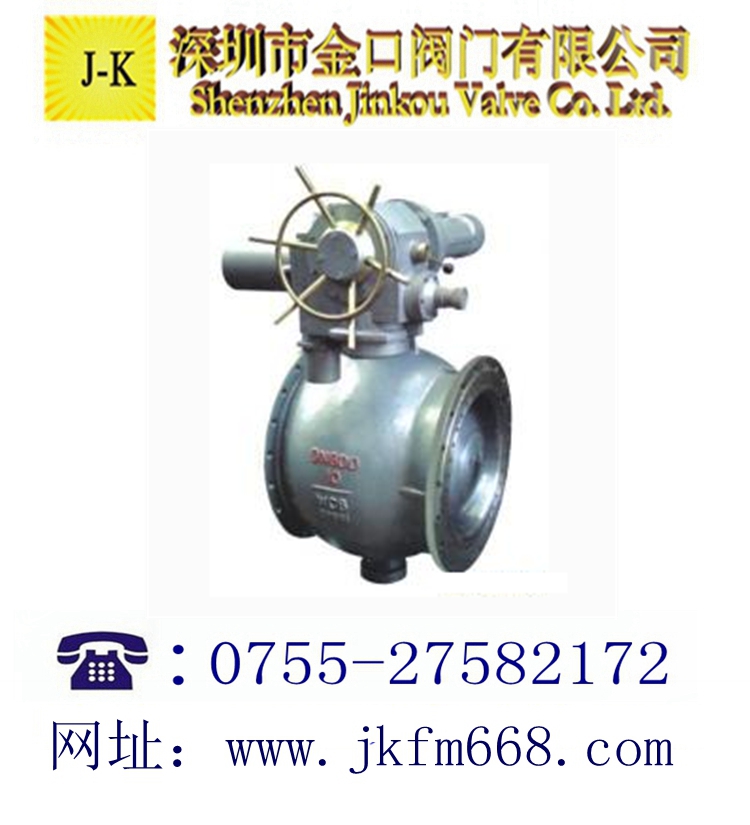

DYQ940F/H/Y电动侧装式偏心半球阀主要用途：

1、软密封偏心半球阀适用温度-46℃至280℃而硬密封偏心半球阀适用温度为常温至600℃左右；

2、适用于水坝底部放空阀和控制阀(高速流状态)。煤粉灰渣，适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送。根据客户所需介质、温度要求不同，球冠采用铬钼、钒合金，阀座堆焊铬钼合金、铬合金、不锈钢合金满足不同料浆输送的需要；

3、适用于泵输送系统的阀门，如加压系统，中央空调系统，城市供热等要求严格的系统中。

4、适用于自来水系统，煤气系统，天然气系统，海水、油、氧化铝等管道配套设施。

侧装式偏心半球阀特点及优点:
●流通面积大，流阻小。这是因为开启后阀芯位于藏球室，流体直通。
●操作扭矩小，转90度即可启闭完成，操作轻便。
●密封严紧，双偏心金属硬密封。半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求，结垢不影响启闭，这是偏心半球阀最显著的优点。
●使用寿命长，密封副的阀芯留有补偿量，当阀座磨损（阀座硬度低于阀芯）后，关闭时再转动少许，仍能可靠密封，延长使用寿命，此外，用户将压紧螺母拧掉，调整或更换后阀座仍可使用，避免了现行众多阀门密封失效整台报废的弊端。

侧装式偏心半球阀设计与制造标准：
●设计与制造：API608 、GB/T12237
●结构长度：ANSI/ASME B16.10、GB/T12221
●法兰尺寸：ANSI/ASME B16.5、 JB/T79　
●对焊连接尺寸：ANSI/ASME B16.25、GB/T12224
●检验与试验：API598、JB/T9092

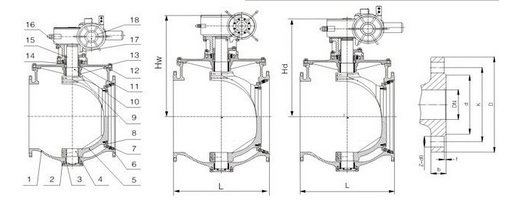

DYQ940F/H/Y电动侧装式偏心半球阀结构图：

侧装式偏心半球阀压力试验:

公称压力 PN（Lb）	强度试验		水密封试验		气密封试验
公称压力 PN（Lb）	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630

公称压力 PN （MPa）	强度试验	水密封/上密封试验	气密封试验
1.5* PN （MPa）	1.1* PN （MPa）	0.5-0.7 （MPa）	0.6 MPa
1.6	2.4	1.8
2.5	3.8	2.8
4.0	6.0	4.4

侧装式偏心半球阀的材料明细表:

序号 NO.	零件名称 Part Name	碳钢系列 Carbon Steel	合金钢系列 Alloy steel	不锈钢系列 Stainless Steel
序号 NO.	零件名称 Part Name	ASTM
1	阀体/Body	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
2	阀座/ Seat Ring	F6a （或F6a+PTFE）	F304（或F304+PTFE）	F304（或F304+PTFE）	F316L（或F316L+PTFE）
3	球体/Ball	CA15+HF	A182/F304+HF	A182/F304+HF	A182/F316L+HF
4	阀杆/Stem	ASTM/ A182 F6a	ASTM/A182 Gr F22	ASTM/A182 Gr F304	ASTM/A182 Gr F316L
5	密封垫片/Gasket	304+夹柔性石墨（或PTFE）		316+夹柔性石墨（或PTFE）	316L+夹柔性石墨（或PTFE）
6	填料/Packing	柔性石墨（或PTFE）	柔性石墨（或PTFE）	柔性石墨（或PTFE）	柔性石墨（或PTFE）
7	填料压板/Gland	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
8	填料螺栓/Eyebolt	A193/B7	A193/B16	A193/B8	A193/B8M
9	支架/Yoke	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
10	螺柱/Stud	A193/B7	A193/B16	A193/B8	A193/B8M
11	六角螺母/ Nut	A194/2H	A194/7	A194/8	A194/8
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～200℃	—29℃～200℃	—29℃～200℃

注:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

侧装式偏心半球阀主要安装尺寸及重量：

GB 1.6 MPa
DN		50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		178	190	203	229	254	267	292	330	356	381	406	432	457	508
H		220	240	265	280	320	335	420	455	480	650	620	650	685	880
D0		190	190	190	190	280	280	280	280	280	280	305	305	305	305
Wt （Kg）	蜗轮	26	28	30	40	65	74	105	200	250	375	460	610	750	880
Wt （Kg）	电动	-	-	100	135	192	200	230	370	425	450	558	690	915	1015

GB 2.5 MPa
DN		50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		178	190	203	229	254	267	292	330	356	381	406	432	457	508
H		220	240	265	280	320	335	420	455	480	650	620	650	685	880
D0		190	190	190	190	280	280	280	280	280	280	305	305	305	305
Wt （Kg）	蜗轮	30	32	40	48	70	85	115	215	290	402	500	650	830	935
Wt （Kg）	电动	-	-	112	146	200	215	250	398	470	500	595	740	930	1130

GB 4.0 MPa

100

125

150

200

250

300

350

400

178

190

203

229

254

267

292

330

356

381

406

265

275

280

305

330

385

435

485

530

560

650

190

280

305

Wt （Kg）

蜗轮

130

305

415

480

560

电动

120

152

208
