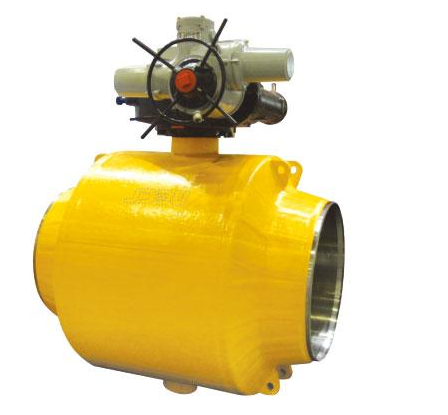

Q967F电动固定式全焊接球阀
电动全焊接球阀在工业领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，其使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用,需要维护,装简单,阀门的安装别的更为便捷。
产品名称：电动固定式全焊接球阀
产品型号：Q967F
产品规格：DN100-DN1200
阀门压力：150~600LB 1.6~6.4Mpa
阀门材质：st37.8,锻钢A105
适用温度：-60℃~+220℃
适用介质：水，石油，天然气及酸碱介质等
驱动方式：电动驱动，也可用气动、蜗轮等
产品性能：电动全焊接球阀由无缝钢管经过加工后焊接而成,结构紧凑,整个球阀挥然一体．目前国内生产使用的大口径球阀多为分体三片式构造,各部分之间采用螺栓连接。与三片式球阀相比,在强度相同的情况下全焊接式球阀锻件的壁厚可做得很薄。阀门重量可减轻四分之一,而对管道弯曲和挤压的抵抗力增强；由于取消了阀体法兰和螺栓。外形尺寸减小。同时还消除了潜在的外漏通道。另外,阀体焊接结构内部曲线流畅．保持了与管道的润滑连接无死角,介质流动性好。
电动全焊接球阀Q967F用途：
城市燃气：燃气输出管道、主干线及各支线供应管道等。
集中供热：大型供热设备输出管线、主干线、支线。热交换机：管道及各回路启闭。
钢铁厂：各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。各种工业设备：各种热处理管道、各种工业煤气和热力管道。
电动全焊接球阀Q967F阀特性：
整体式焊接球阀，不会有外部泄漏等现象。由于阀座是由碳化特氟隆密封环及碟形弹簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高。由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量25%Carbon（碳素）的RPTFE材质，保障完全无泄漏（0%）。直埋式焊接球阀可以直接埋于地下,不用建高大型阀门井，只需在地面上设置小型浅井,大大节省施工费用及工程时间。可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度。球体的加工精度非常精密，操作轻便，无不良干涉。采用高级的原材料,能保PN25以上的压力。与同类行业的同种规格产品相比，阀体小，而且外型美观。在保证阀门正常操作、使用情况下,使用寿命在15年以上。
电动全焊接球阀Q967F结构型式
产品标准：GB标准
1、设计与制造：GB12237
2、结构长度：GB12221 、GB/T15188.1
3、连接尺寸：JB/T79、GB9113、HG20592等焊接阀门焊口按JB12224 （用户需提供配管尺寸）
4、检验和实验：GB13927、JB/T9092
电动全焊接球阀Q967F产品标准：API标准
1、设计与制造：API 6D、API 608
2、结构长度：API6D、ANSI B16.10
3、连接尺寸：ANSI B16.5 大于24" 采用MSS-SP44或API605 焊接阀门焊口按ANSI B16.25（用户需提供配管尺寸）
4、检验和实验：API 6D、 API 598
电动全焊接球阀Q967F产品标准：其他
1、设计与制造：BS5351
2、结构长度：BS2080/JIS 10K、20K按 JIS B2002
3、连接尺寸：ANSI B16.5、JIS B2212、JIS B2214
4、检验和实验：BS6755、JIS B2003

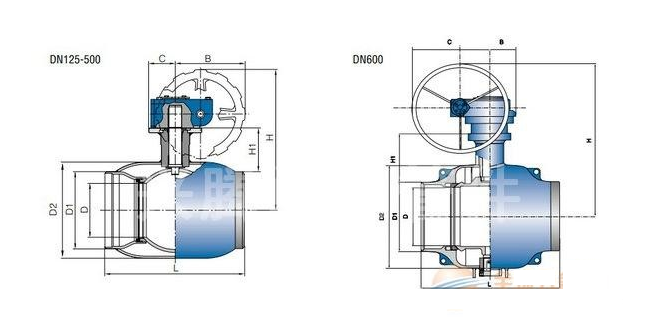

电动全焊接球阀Q967F结构图:
|
产品型号
|
Q967F
|
适用范围
|
燃气管线
|
|
产品别名
|
燃气球阀
|
连接形式
|
焊接
|
|
材质
|
A105
|
公称通径
|
DN50-1000（mm）
|
|
适用介质
|
液化气
|
压力范围
|
1.6-16（Mpa）
|
|
适用温度
|
-29-80（℃）
|
通道位置
|
直通式
|
|
结构形式
|
固定球球阀
|
作用对象
|
煤气
|
|
压力环境
|
常压
|
工作温度
|
常温
|
|
标准
|
国标
|
类型
|
大型
|
|
外形
|
大型
|
流动方向
|
双向
|
|
驱动方式
|
手动
|
零部件及配件
|
放散管，加长杆
|
|
用途
|
截止
|
|
|
ANSI Class150 PN1.6 压力等级电动全焊接球阀Q967F法兰按ANSI B16.5 JB79 HG20596 （mm）
|
公称通径
|
NP
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
28"
|
32"
|
36"
|
40"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
球孔直径
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
591
|
686
|
781
|
876
|
978
|
|
L
|
RF
|
178
|
203
|
229
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
1067
|
1245
|
1372
|
1524
|
1753
|
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
1143
|
1346
|
1524
|
1727
|
1956
|
|
H1
|
100
|
110
|
130
|
175
|
210
|
274
|
305
|
340
|
395
|
440
|
470
|
580
|
640
|
730
|
980
|
1010
|
|
H
|
165
|
90
|
200
|
270
|
300
|
380
|
420
|
450
|
530
|
560
|
605
|
680
|
760
|
870
|
980
|
1040
|
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
|
E
|
|
|
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
83
|
123
|
|
|
F
|
|
|
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
580
|
650
|
650
|
735
|
735
|
|
重量（kg）
|
24
|
50
|
75
|
195
|
280
|
440
|
570
|
800
|
1480
|
2350
|
2400
|
4050
|
6160
|
7200
|
800
|
12500
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
123
|
|
电动全焊接球阀Q967FANSI Class300 PN2.5 PN4.0压力等级 法兰按ANSI B16.5 JB79 HG20596 （mm）
|
公称通径
|
NP
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
28"
|
32"
|
36"
|
40"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
球孔直径
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
591
|
686
|
781
|
876
|
978
|
|
L
|
RF
|
178
|
203
|
229
|
403
|
502
|
568
|
648
|
762
|
838
|
914
|
991
|
1143
|
1346
|
1524
|
1727
|
1956
|
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
1143
|
1346
|
1524
|
1727
|
1956
|
|
H1
|
100
|
110
|
130
|
175
|
210
|
274
|
305
|
340
|
395
|
440
|
470
|
580
|
640
|
730
|
810
|
910
|
|
H
|
165
|
90
|
200
|
270
|
300
|
380
|
420
|
450
|
530
|
560
|
605
|
680
|
760
|
870
|
980
|
1040
|
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
E
|
|
|
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
83
|
123
|
123
|
|
F
|
|
|
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
580
|
650
|
650
|
735
|
735
|
|
重量（kg）
|
30
|
58
|
95
|
210
|
318
|
440
|
575
|
800
|
1840
|
2700
|
2890
|
4640
|
6700
|
7810
|
9480
|
13800
|
