【D341F₄-10 型涡轮法兰式衬氟蝶阀】适用于各种不同类型工业管道中液体和气体（包括蒸汽）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

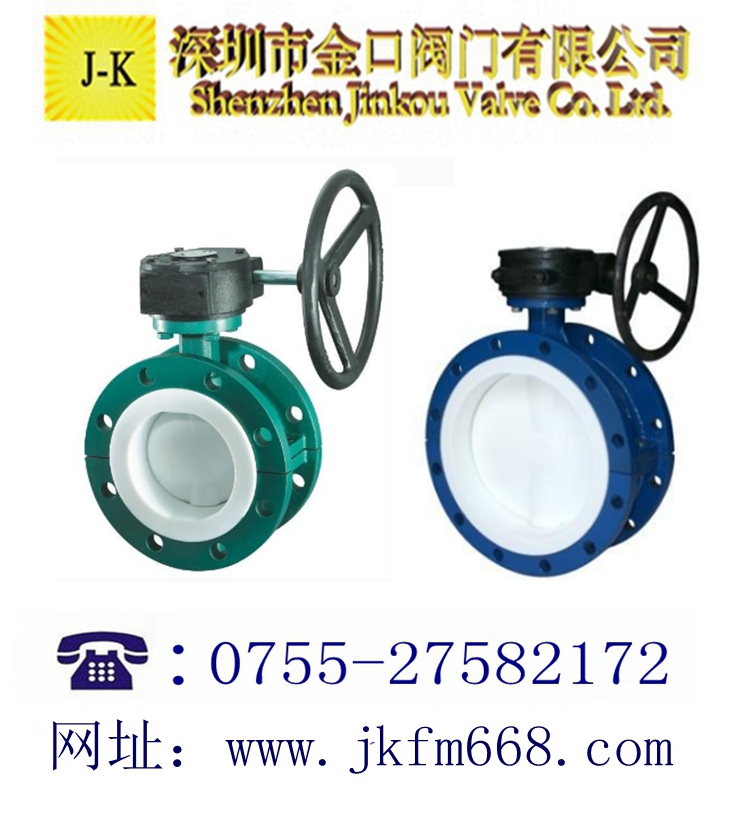

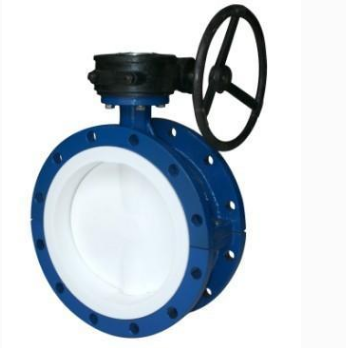

一、涡轮法兰式衬氟蝶阀产品介绍 ：
氯碱专用氟塑料全衬球阀是用随阀杆一起转动的蝶板作启闭件，实现阀门的开启、关闭与调节。

衬氟蝶阀结构紧凑、重量轻、开闭迅速、流体阻力小、切断和节流都可适用，而且具有较好的流量调节作用。与同参数其它阀门比较，蝶阀平均减轻重量30－50％。蝶板旋转90°，即可实现启、闭过程；由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。

二、涡轮法兰式衬氟蝶阀基本结构 ：

基本类型有对夹式和法兰式两种型式，均采用对分两片式阀体组合，阀座与阀体内衬一体化，属强制密封全衬里型蝶阀。阀门工作时，只有整体衬氟的衬套、热覆氟塑料的蝶板与介质接触，确保可靠的耐腐蚀性能：阀门关闭时，蝶板挤压衬套，形成无间隙密封。

三、涡轮法兰式衬氟蝶阀产品特点：

1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节。

2.采用先过专利技术加工的衬氟蝶板，氟塑料与金属基体无间隙紧密结合，有效排尽夹层气泡，消除起层、开裂等工艺缺陷。

3.阀座径向密封设有360°弹性增力垫，施加径向回复力，自动调节形变，可靠保证长期使用状态下无介质内漏。

4.蝶板上、下轴肩采用多级加载弹性密封，实现密封自动补偿，使上下轴密封副构成无间隙，保证介质无外漏。

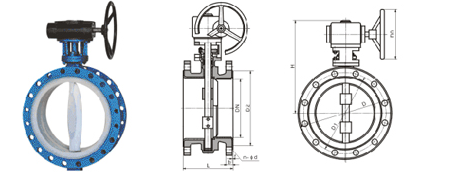

四、涡轮法兰式衬氟蝶阀结构图：

五、涡轮法兰式衬氟蝶阀设计规范 ：
遵循Q/320621 EXP05、GB/T 12238、API609、MSS SP-67、MSS SP-68等标准。

型号	工作温度	型号	工作温度
D41F/P D341F/P	≤180℃	D41F2 D341F2	≤120℃
D41F/R D341F/R		D41GXPP D341GXPP	≤100℃
D41F4 D341F4		D41GXPO D341GXPO	≤110℃
D41F46 D341F46	≤150℃	D41U D341U	≤100℃
D41F3 D341F3	≤120℃

六、主要连接尺寸及重量：

公称同径	标准值													参考值
DN mm	L		D		D1		D2		b			f	z-φd	H		H2		H3		H4		D0	L1	L		L3		Wkg
	PN1.0/PN1.6（MPa）
50	108	160/165		125		99		16/20		3	4-φ18				85		120				35						220		12.5
65	112	180/185		145		118		18/20		3	4-φ18				95		130				35						220		17
80	114	195/200		160		132		18/20		3	4-φ18/8-φ18				110		140				35						220		21
100	127	215/220		180		155		20/22		3	8-φ18				122		160				35						300		24.5
125	140	245/250		210		184		22/22		3	8-φ18				138		180				35						300		30.5
150	140	280/285		240		210		22/24		3	8-φ23				158		200		78		35		230	115	99		300		42.5
200	152	335/340		295		265		22/24		3	8-φ23/12-φ23				188		220		110		55		230	172	99		400		86
250	165	390/405		350/355		319		24/26		3	12-φ23/12-φ26				224		260		110		55		280	172	99		400		114
300	178	440/460		400/410		368		26/28		4	12-φ23/12-φ26				254		290		110				310	172	99				142
350	190	500/520		460/470		428		26/30		4	16-φ23/12-φ26				288		340		110				310	172	136				198
400	216	565/580		515/525		480		26/32		4	16-φ25/16-φ30				305		370		128				310	384	197				268
450	222	615/640		565/585		532/548		26/34		4	20-φ25/20-φ30				340		742		128				380	487	244				358
500	229	670/715		620/650		585/609		28/36		4	20-φ25/20-φ33				372		742		136				380	487	244				468
600	267	780/840		725/770		685/720		28/38		5	20-φ30/20-φ36				440		922		125				450	571	270				608
700	292	895/910		840		794		30/40		5	24-φ30/24-φ36				475		976		125				450	571	270				788
800	318	1010/1025		950		901		32/42		5	24-φ34/24-φ39				530		1037		200				450	591	295				1038
900	330	1110/1255		1050		1001		34/44		5	28-φ34/28-φ39				580		1234		200				560	591	295				1340
1000	410	1220/1255		1160/1170		1112		34/46		5	28-φ34/28-φ42				648		1302		200				560	591	295				1728
1200	470	1450/1485		1380/1390		1325		38/52		5	32-φ41/32-φ48				820		1365		273				560	1095	365				2198

相关【阻火器】产品推荐：

T型衬氟四通球阀	电动带手动衬氟球阀	衬氟法兰球阀	衬氟三通球阀	衬氟气动不锈钢球阀
电动衬氟球阀	手动衬氟球阀	衬氟气动三通球阀	衬氟暗杆闸阀	衬氟楔式闸阀
电动衬氟闸阀	明杆衬氟闸阀	衬氟法兰刀闸阀	弹性座封闸阀	法兰衬氟闸阀
不锈钢蜗轮衬氟蝶阀	衬氟对夹气动蝶阀	电动带手动对夹衬氟蝶阀	电动对夹衬氟蝶阀	手柄衬氟蝶阀
涡轮法兰式衬氟蝶阀	电动法兰全衬四氟蝶阀	衬氟角式截止阀	电动衬氟截止阀	气动衬氟截止阀
直通式衬氟截止阀	衬氟安全阀

深圳金口有限公司主要生产涡轮法兰式衬氟蝶阀也是国内生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件.我们致力于为广大客户供应价格实惠，品质上乘的涡轮法兰式衬氟蝶阀。感谢您访问我们的网站【 深圳金口阀门有限公司网址:www.jkfm668.com】如有任何疑问，您可以致电0755-27582172给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为一流的阀门制造商。
