一、D71F手柄衬氟蝶阀特征：
D71F手柄衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部 的 硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超 长的 使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的 场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来 控制；从而达到产品结构紧凑、外形美观，工艺合理、性能可靠。保证阀轴不与腔 内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。
D71F手柄衬氟蝶阀广泛适用于各种不同类型工业管道中液体和气体（包括蒸 气）的 输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、 强碱、王水等具有强腐蚀性的介质。
二、手柄衬氟蝶阀特点及用途:
软密封蝶阀通常用于温度≤120℃，公称直径≤1.6Mpa的食品、医药、化工、石油、 轻纺、造纸等给排水、气体管道上作调节流量和截断流体的作用。其主要特点 为;1、设计新颖、合理、结构独特，重量轻，启闭迅速。2、操作力矩小，操作方 便，省力灵巧。2、可任意位置安装，维修方便。4、密封件可更换，密封性能可靠 达到双向密封零泄漏、3、密材料耐老化、耐腐蚀，使用寿命长等特点。设计标准： GB/T12238-1989 法兰连接尺寸:GB/T9113.1-2000:GB/T9115.1-2000:JB78
结构长 度：GB/T12221-1989 压力试验：GB/T13927-1992:GB/T9092-1999

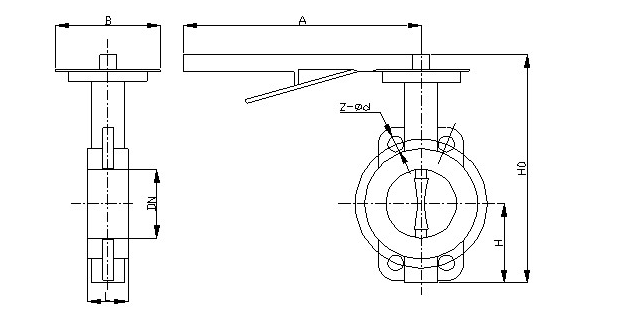

三、手柄衬氟蝶阀剖视图：
四、手柄衬氟蝶阀主要技术参数：
|
公称通径
|
DN(mm)
|
50～2000
|
|
公称压力
|
PN（Mpa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
壳体强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
1.76
|
|
适用介质
|
硫酸、氢氟酸、磷酸、氯气、 强碱
|
|
驱动形式
|
手柄、涡轮、电动、气动
|
五、手柄衬氟蝶阀主要零部件材料：
|
零件名称
|
零件材料
|
|
阀体
|
灰铸铁、球墨铸铁、铸钢、衬各种橡胶、聚四氟乙烯等
|
|
蝶板
|
灰铸铁、球墨铸铁、铸钢、不锈钢、及特殊材料
|
|
密封圈
|
球墨铸铁、铸钢、合金钢、不锈钢
|
|
阀杆
|
45#、2Gr13、不锈钢
|
|
填料
|
O型圈、柔性石墨
|
|
材料品种
|
氯丁橡胶
|
丁晴橡胶
|
乙丙橡胶
|
聚四氟乙烯橡胶
|
硅橡胶
|
氟橡胶
|
|
代号
|
(CR)X4
|
(NBR)X5
|
(EPDM)X3
|
(PTFE)F4
|
(SI)XI
|
(FPM)X7
|
|
耐最高温度
|
99℃
|
93℃
|
135℃
|
180℃
|
180℃
|
200℃
|
|
耐最低温度
|
-29℃
|
-23℃
|
-46℃
|
-20℃
|
-55℃
|
-23℃
|

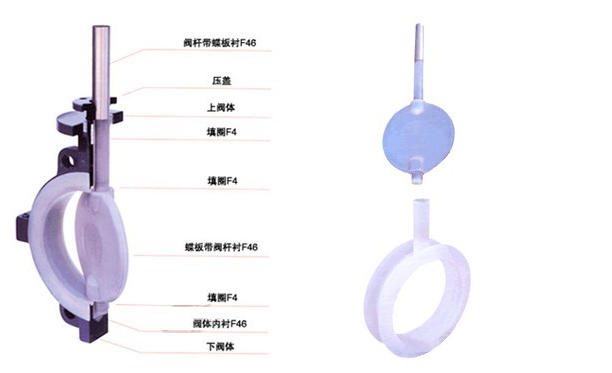

六、 手柄衬氟蝶阀结构图:
七、D71F衬氟蝶阀主要外形和连接尺寸：
|
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
PN1.6MPa
|
|
40
|
3/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
52
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
6
|
56
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
280
|
240
|
210
|
3
|
28
|
8-φ18
|
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
|
250
|
10
|
68
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
|
300
|
12
|
78
|
440
|
400
|
368
|
3
|
28
|
12-φ23
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
|
350
|
14
|
78
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
|
400
|
16
|
102
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
|
450
|
18
|
114
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
|
500
|
20
|
127
|
670
|
620
|
585
|
4
|
34
|
20-φ25
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
|
600
|
24
|
154
|
780
|
725
|
685
|
5
|
36
|
20-φ30
|
840
|
770
|
718
|
5
|
54
|
20-φ41
|
|
700
|
28
|
165
|
895
|
840
|
800
|
5
|
40
|
24-φ30
|
910
|
840
|
788
|
5
|
54
|
24-φ41
|
|
800
|
32
|
190
|
1010
|
950
|
905
|
5
|
44
|
24-φ34
|
1020
|
950
|
898
|
5
|
54
|
24-φ41
|
|
900
|
36
|
203
|
1110
|
1050
|
1005
|
5
|
46
|
28-φ34
|
1120
|
1050
|
998
|
5
|
54
|
28-φ41
|
|
1000
|
40
|
216
|
1220
|
1160
|
1115
|
5
|
50
|
28-φ34
|
1255
|
1170
|
1110
|
5
|
60
|
28-φ48
|
|
1200
|
48
|
254
|
1450
|
1380
|
1325
|
5
|
56
|
32-φ41
|
|
|
|
|
|
|
