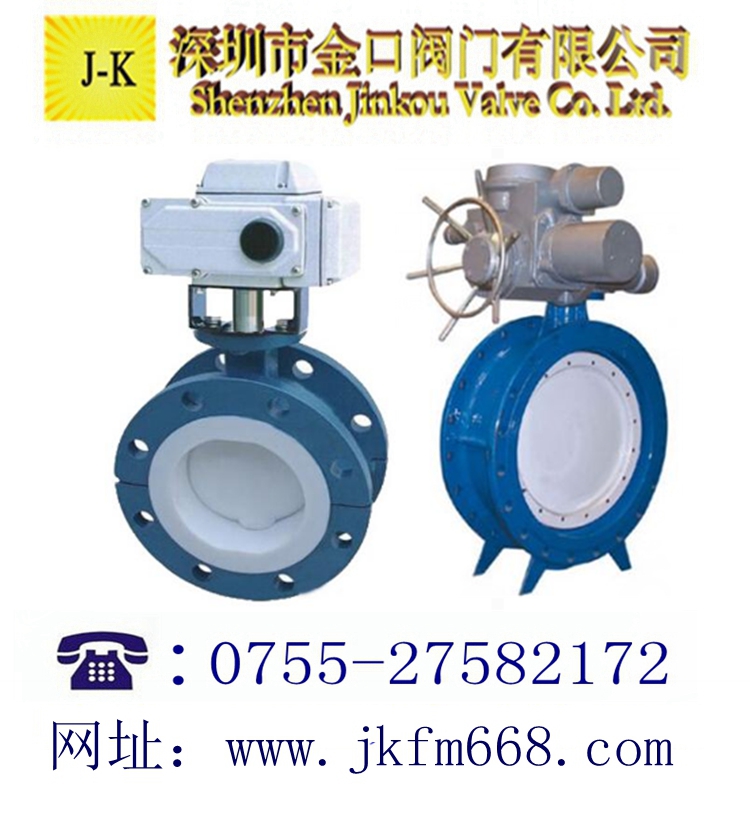

【D941F4电动法兰全衬四氟蝶阀】性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前电动法兰全衬四氟蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
一、电动法兰全衬四氟蝶阀技术参数:
|
电动执行器选配：
|
JRV、JRQ系列
|
|
作用形式：
|
普通开关型、调节型（4～20mA）
|
|
环境温度：
|
-30℃～+70℃
|
|
电源电压：
|
AC220V、AC380V（其他定制AC24，AC110等） 50/60Hz
|
|
防护等级：
|
IP67、IP68可选
|
|
功能选项
|
（可选）
|
|
防 爆 型：
|
防爆等级：dⅡBT3/T4
|
|
信号反馈：
|
有源信号、S无源信号
|
|
带加热器：
|
可在潮湿环境中干燥执行器内元件（可选）
|
|
手动功能：
|
电动执行器带有手动开阀、关阀功能
|
|
调 节 型：
|
输入4～20mA信号,实现阀门调节功能（只针对调节型适用）
|
二、D971F46电动衬氟蝶阀产品特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、四氟密封即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户 选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介 质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响， 可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
三、电动衬氟蝶阀 执行机构：
CH系列特点：
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方 便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60 秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业 仪表等输出的标准信号（4-20mA DC
/1-5VDC）实现阀门开度的智能控制和精确 定位。
DZW系列特点：
1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订 货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2.工作环境：
3.环境温度：-20—+60℃（特殊订货-60—+80℃）
4.相对温度：≤90%(25℃时）
5.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和 dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为 ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。（详见GB3836.1）
6 防护等级：户外型和防爆型为IP55（可订制IP67）。
7. 工作制：为短时10分钟（可订制30分钟）。
四、电动衬氟蝶阀 采用标准:
|
设计标准
|
GB/T2238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000;GB/T9115.1-2000;JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-1992;JB/T9092-1999
|
五、电动衬氟蝶阀 主要技术参数:
|
公称通径
|
DN（mm）
|
50～2000
|
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
六、电动衬氟蝶阀 主要零件材质:
|
零件名称
|
材料
|
|
阀体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨O
|
维修保养：
1、阀门应存干燥通风的室内，通路两端须密封。
2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。
3、安装后，应定期进行检查，主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效，如有损坏应及时更换。
(4)阀门检修装配后，应进行密封性能试验。
