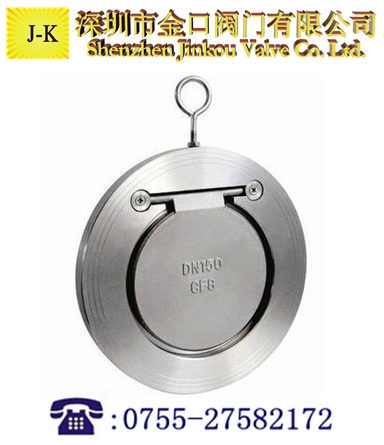

对夹圆片式止回阀

一、对夹圆片式止回阀概述：

对夹圆片式止回阀是单瓣旋启式对夹连接止回阀，在管路上作阻止介质逆流的装置，它们都是超薄形止回阀，H74X、H74H型对夹圆片式止回阀具有结构简单，外形美观，重量轻，安装方便等优特点。对夹圆片式止回阀主要适用于给水系统，石油、化工、冶金等工业部门，对有安装空间限制的场所最为适用。H74系列对夹圆片式止回阀设计采用对夹连接，直通单瓣旋启式的自动阀件，阀体及阀瓣的密封面可采用不锈钢或司太立堆焊。

二、对夹圆片式止回阀产品参数：

公称压力（MPa）	1.0			1.6			2.5			4.0         d
公称通经DN(mm)	尺寸(mm)		重量(kg)	尺寸(mm)		重量(kg)	尺寸(mm)		重量(kg)	尺寸(mm)		重量(kg)	尺寸(mm)
	L	D		L	D		L	D		L	D
50	19	108	0.9	19	108	0.9	19	108	0.9	19	108	0.9	25
65	19	128	1.3	19	128	1.3	19	128	1.3	19	128	1.3	38
80	19	142	1.6	19	142	1.6	19	142	1.6	19	142	1.6	46
100	19	162	2.1	19	162	2.1	19	168	2.4	19	168	2.4	72
125	19	192	3.1	19	192	3.1	19	194	3.4	19	194	3.4	95
150	19	218	4.9	19	218	4.9	22	224	5.	22	224	5.4	114
200	29	273	11	29	273	11	29	284	12	29	291	14	140
250	29	328	15	29	329	15	38	341	21	38	33	24	188
300	38	378	25	38	384	28	51	401	38	51	418	45	216
350	44	438	37	44	444	40	51	458	53	51	475	62	263
400	51	489	55	51	496	60	51	515	68	51	547	78	305
450	60	539	68	60	556	78	76	565	103	76	572	114	356
500	64	594	103	64	618	128	83	622	150	83	626	158	406
600	70	696	155	70	732	180	83	732	205	83	745	215	485

700	76	811	200	76	802	190		565
800	80	918	310	80	912	300		622
900	95	1018	550	95	1012	530		703
1000	127	1124	715	127	1126	720		815

三、售后服务：
感谢您选购本公司阀门产品，本公司产品质量保证，价格合理，货到快捷，售后到位。本产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年
