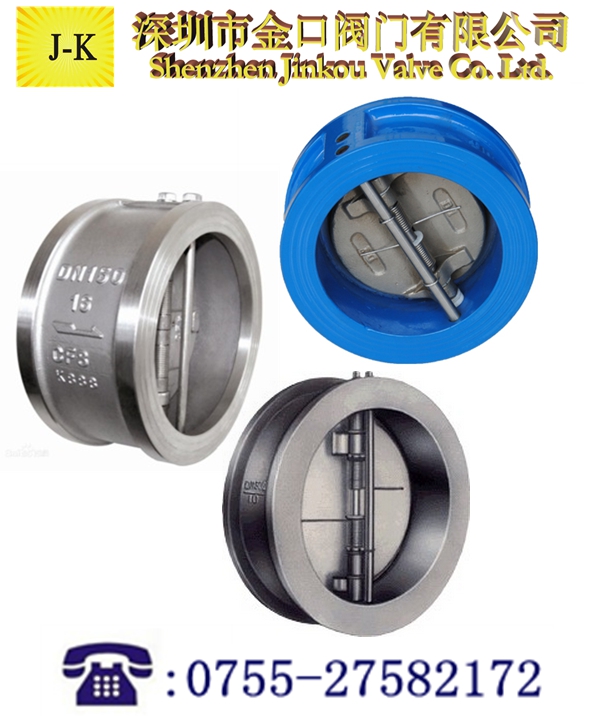

对夹式双瓣止回阀

一、结构特点

本公司生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上、由于其结构长度一般止回阀短，对有安装空间限制的场所最为适用。

二、阀体材料：

阀体	铸铁、铸钢
阀瓣	碳钢
阀杆	不锈钢
弹簧	不锈钢
阀座	丁腈橡胶

三、主要技术参数：

型号	公称压力PN（MPa）	强度试验 压力（MPa）	密封试验 压力（MPa）	适用 温度	适用 介质
H76X-10	1.0	1.5	1.1	≤80℃	清水、污水、海水
H76X-16	1.6	2.4	1.76

公称通径DN(mm)	L(mm)	H(mm)	D（mm）
			1.0MPa	1.6MPa
50	43	60	105	105
65	46	73	124	124
80	64	89	142	142
100	64	110	162	162
125	70	141	192	192
150	76	168	218	218
200	89	219	272	273
250	114	273	328	328
300	114	324	378	384

350	127	356	438	444
400	140	418	489	495
450	152	457	540	555
500	152	526	594	616
600	178	626	695	734
700	229	672	810	804
800	241	778	916	910
900	241	878	1016	1010
1000	300	914	1124	1128

四、售后服务
感谢您选购本公司阀门产品，本公司产品质量保证，价格合理，货到快捷，售后到位。本产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年
