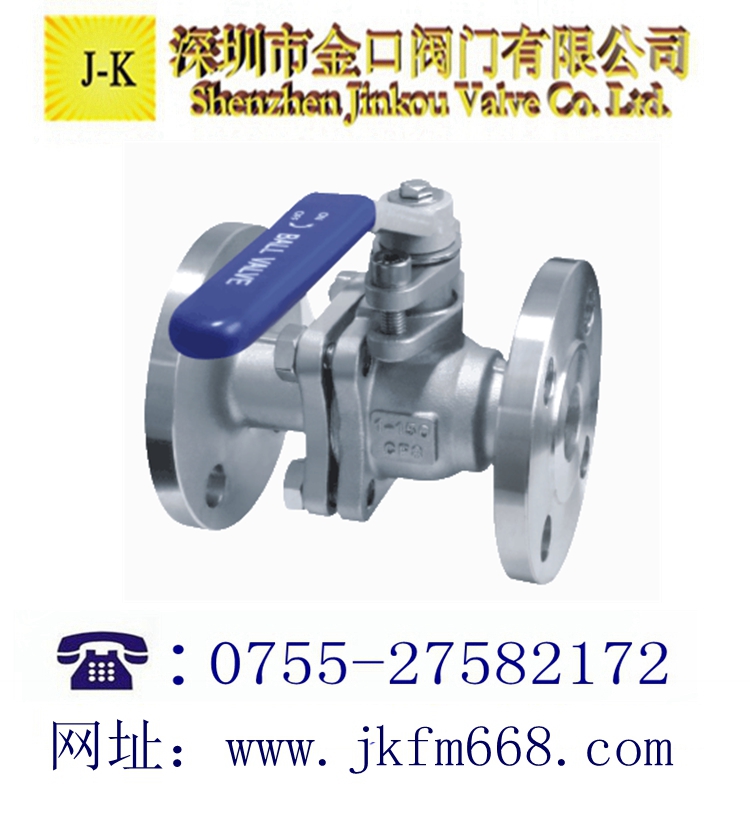

一、美标二片式法兰球阀应用：

美标二片式法兰球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，二片式法兰球阀而且还适用于工作条件恶劣的介质，如氧气过氧化氢，甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。本类阀应安装在管道的水平方向。

二、美标二片式法兰球阀设计标准：

APPLECABLE STANDARDS：

防爆中轴/全流Blow-out Proof stem/Full port

设计和制造标准按照Design: ASME B16.34,API608；

结构长度按照face toface : ASME B16.10；

法兰端尺寸按照End Flange：ASME B16.5；

检验和测试按照Test: API598；

防火设计测试Fire Safe：API607；

三、美标二片式法兰球阀特点：

美标二片式法兰球阀按API608设计标准，阀体表面精细、美观，设计有防静电，耐火结构，球阀采用ISO5211直接安装执行器的平台设计；球体与球体之间带防静电装置；阀杆防爆出设计；有双层阀杆填料符合德国TUVTA-LUFT的阀杆泄露测试要求；双碟形弹片自动压紧填料设计,经上述特殊工艺处理，此类二片式球阀不仅操作快速灵便，流阻小，安全可靠，而且使用寿命长（密封副冲刷小）。

四、美标二片式法兰球阀产品性能：

1. 可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上
2. 可根据介质情况选择密封材质，增加产品的密封性能，以及耐磨性，从而降低成本。
3. 介质压力可以按照150LB、300LB、600LB、900Lb、1500Lb、2500LB压力等级划分产品，适用压力等级范围内。
4. 产品实行质保十八个月，终生技术服务。

优势：
1. 开启扭力小，密封性好，密封面间磨擦力小，寿命较长
2. 精铸阀体，阀体采用精密铸造
3. 外表经过二次抛丸处理，外观细腻
4. 阀座采取全数控加工
5. 公司拥有健全的质量保证体系：ISO9001:2008国际体系认证、美国石油学会 API 6D 认证、欧盟 CE 认证等。

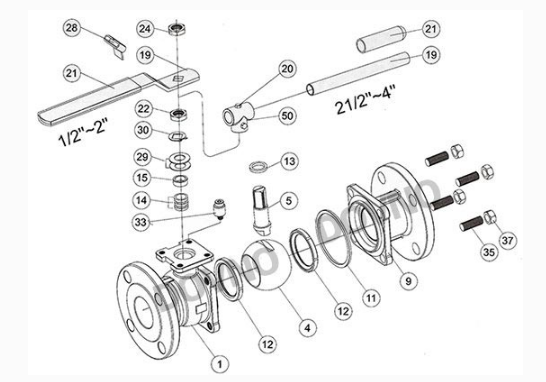

五、美标二片式法兰球阀主要零件:

六、美标二片式法兰球阀参数：

材料			序号	零件名称	材料
碳钢	不锈钢	低温钢	序号	零件名称	碳钢	不锈钢	低温钢
1	阀体	ASTM A105	A182 F304	A350 LF2	19	注脂阀	ASTM A105	A182 F304	A350 LF2
2	垫片	柔性石墨+SS			20	上轴衬	PTFE+CS	PTFE+SS	PTFE+SS
3	排泄阀	ASTM A105	A182 F304	A350 LF2	21	阀杆	A182 F6a	A182 F304	A182 F304
4	底盖	ASTM A105	A182 F304	A350 LF2	22	平面轴衬	PTFE+CS	PTFE+SS	PTFE+SS
5	螺柱	A193 B7	A193 B8	A320 L7	23	支架	A216 WCB
6	垫片	柔性石墨+SS			24	连接套	ANSI 1025
7	O型圈	氟橡胶			25	螺栓	A193 B7
8	下轴衬	PTFE+CS	PTFE+SS	PTFE+SS	26	O型圈	氟橡胶
9	球体	ASTM A105+ENP	A182 F304	A182 F304	27	O型圈	氟橡胶
10	中法兰垫片	柔性石墨+SS			28	垫片	柔性石墨+SS
11	O型圈	氟橡胶			29	上阀杆座	ASTM A105	A182 F304	A350 LF2
12	防火墙	柔性石墨			30	定位销	A182 F6a
13	密封圈	PTFE、NYLON、PEEK、MOLON、PCTFE			31	螺栓	A193 B7
14	阀座	ASTM A105+ENP	A182 F304	A182 F304	32	蜗螺蜗杆装置	/
15	弹簧	Inconel600			33	阀杆注脂阀	ASTM A105	A182 F304	A350 LF2
16	螺柱	A193 B7	A193 B8	A320 L7	注：1.根据工矿介质温度压力选用不同的密封圈材料 2.除了表中列出的材料外，可根据用户要求选材
17	螺母	A194 2H	A194 8	A194 7
18	阀盖	ASTM A105	A182 F304	A350 LF2

七、美标二片式法兰球阀主要零部件材料：

尺寸		L			d	手动		涡轮螺杆传动				气动				电动
DN	NPS	RF	WE	RJ	d	M	Mo	B	Bo	B1	B2	A	A1	A3	A4	D	D1	Do
50	2	178	216	191	49	107	230	-	-	-	-	217	174	89	181	-	-	-
65	2-1/2	191	241	203	62	125	400	-	-	-	-	308	248	148	257	-	-	-
80	3	203	283	216	74	152	400	-	-	-	-	318	258	148	257	-	-	-
100	4	229	305	241	100	178	650	-	-	-	-	407	322	287	287	-	-	-
125	5	356	381	-	125	252	1050	-	-	-	-	480	395	287	287	-	-	-
150	6	394	457	406	150	272	1050	378	400	200	106	562	457	378	378	554	337	508
200	8	457	521	470	201	-	-	421	400	200	108	700	595	378	378	606	421	508
250	10	533	559	546	252	-	-	482	400	200	108	735	630	378	378	667	482	508
300	12	610	635	622	303	-	-	549	600	330	144	858	728	530	530	734	549	508
350	14	686	762	699	334	-	-	582	600	330	144	1013	883	530	530	784	582	508
400	16	762	838	775	385	-	-	687	800	370	220	1319	1154	680	680	889	687	508
450	18	864	914	876	436	-	-	730	800	370	220	1389	1224	680	680	981	730	305
500	20	914	991	927	487	-	-	772	800	370	220	1459	1294	680	680	1023	772	305
