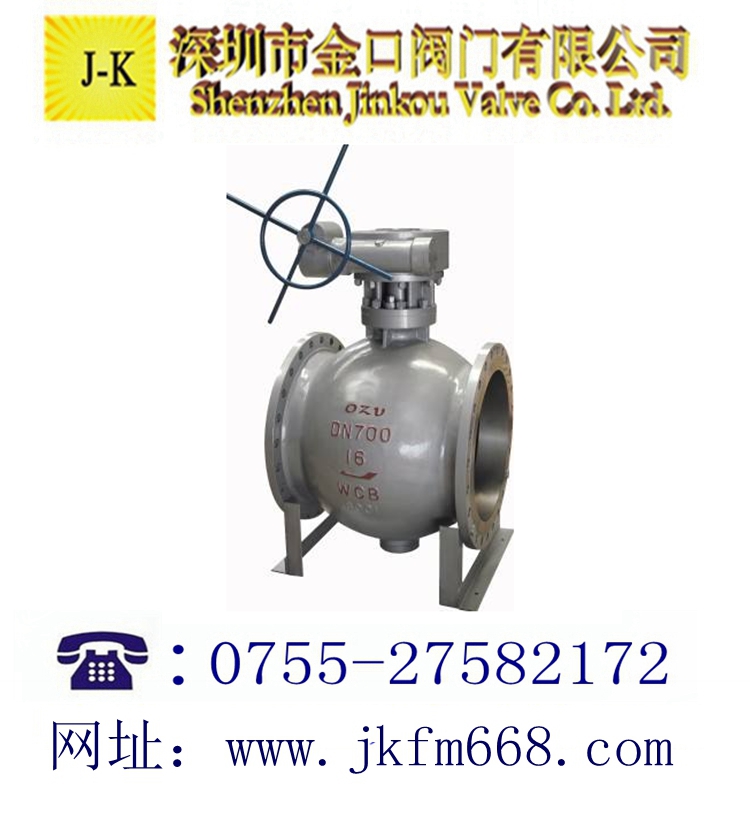

一、 美标侧装式电动球阀产品介绍:
球阀一般需要进行壳体高压水打压，打压压力1.5倍设计压力，高压水密封试验，试验压力1.1倍设计压力，低压气密封试验，0.6Mpa。球阀气密性测试装置主要用于不锈钢球阀、锻钢球阀、卸灰球阀、三通球阀、轨道球阀等不同种类球阀的水压试验、密封试验，可根据需求设计参数、选择控制方式。
二、美标球阀气密性测试装置参考参数:
试验压力 水压试验：0.1~5Mpa
气密封试验：0~1.0MPa
试验介质：清水、氮气
气源：压缩空气
气源压力：0.2~0.8Mpa
压力值分辨率：0.01Mpa
试验时间：1s~1000H
精度：1s
试验温度：常温
控制方式：手动控制，计算机控制
应用范围：不锈钢球阀、锻钢球阀、卸灰球阀、三通球阀、轨道球阀等
三、美标球阀气密性测试装置特点：
1.采用增压泵做压力源，试验压力高，输出压力可以无级调节，升压速率可以自由设定
2.应用广泛，各种球阀均可使用。
3.试验过程中，可以自动进行压力补偿。
4.使用安全，具有断电保护功能，停电后自动卸压终止试验，大限度保证操作人员安全。

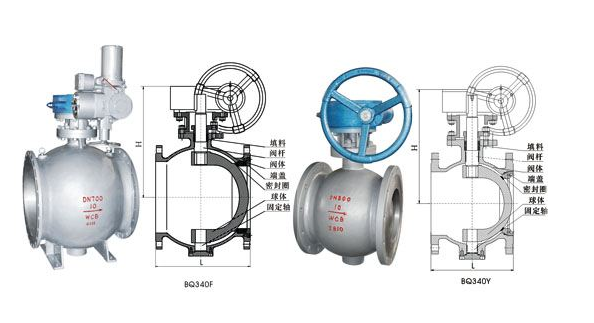

四、美标侧装式电动球阀结构图：
五、美标侧装式电动球阀试验方法：
(1) 将阀处于半开状态。将球两端部用带管接头的法兰盖密封。
(2) 向一端引入试验介质，试验介质为清洁的氮气或空气。另一端管接头堵住。逐渐增压至5.6bar 后关闭进气阀停止进气。
(3) 将球转动几次后将球阀关闭（操作驱动装置）
(4) 打开另一端（非引入试验气体端）的管接头堵头使该腔压力降为大气压。
(5) 在试验压力(5.6bar)下，大于5min 的时间内，进气腔的压力不得下降。所用压力表应为0.4 级，量程10bar。
(6) 同时用肥皂水检查各连接法兰部位及填料部位的对外泄漏，不得有不断增大的气泡出现。
(7) 然后从另一端引入试验介质，重复上述试验。
(8)试验合格后用压缩空气吹净肥皂水残余。拆除两端法兰盖，清除球阀两端部密封面上密封残余，如有残余进入阀孔内，应予清除并擦洗干净。
按球体安装方式，球阀可分为顶装式、底装式、侧装式以及斜装式等四种类型。其中底装式球阀实质上与顶装式相同，因装拆不方便.使用不多，故不单独介绍。对于侧装式球阀，根据使用场合的不同以及通径的大小，阀体有整体式和分体式两种，而分体式又有二分体和三分体之分。
1.顶装式球阀。这种球阀的结构特点是阀体作成整体。在其上部设有阀盖.球体、密封圈和.阀座支座均从阀体上部装入。顶装式球阀的优点是检修及更换阀座时，不必将球阀从管线上拆下来，仅打开阀盖.将球体吊出即可，这给地下管线，特别是原子能工业用球阀.带来很大方便。对于三通、四通及多通球阀、因其球体较人，从任何一通道装入或取出都不方便，而且多通球阀的阀体中腔本身就很大，采用顶装式比侧装式.更为优越，因此顶装式结构广泛地用于三通、四通等多通球阀上。
顶装式球阀的缺点是阀体体积大，重量重，因此，一般不适用于高压场合，
2.侧装式球阀
(1)侧装整体式球阀，球体从阀体之一端装入，用螺套将阀座与球体固定并压紧。此阀结构简单，零件数量少，制造及安装方便。适用于较小通径的场合，特别是对于粘稠或易于结晶的介质.如尿素等需要将阀体作保温夹套的场合，几乎都用侧装整体式结构
(2)侧装分体式球阀将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，球体从截分面孔道装入，左、右两半阀体用法兰连接或螺纹连接的球阀。
由于阀体分为两半，与整体式相比较，半个阀体单件重量轻，铸(锻)造及机械加工方便。这种球阀适用范围广。
对于大通径球阀，为便于加工制造及装配，也可采用三分体式结构.三分体式球阀系将阀体在两阀座部位沿与通道相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称.线条流畅，外形美观，制作方便。适宜于用小设备制造大阀门，缺点是增加了一对**兰，阀体总重量有所增加。
3.斜装式球阀
侧装二分体式球阀的阀体分为左、右两半后，虽然单件重址有所减轻，但两半阀体重量相差悬殊，大半阀体往往比小半阀体的重量一倍以上。如采用和斜装式球阀，则避免了以上的缺点。斜装式球阀的阀体虽然也分为左、右两半，但其分割位置不同。它是通过阀体中心并与流道成45度的斜面分割开的。
斜装式球阀的优点是两半阀体尺寸及重量基本上相同，而且剖分面通过阀体中心，大大减小了阀体阀座部位至剖分面的距离，便于加工。如果设计得当，左、右两半阀体可完全对称，生产时仅用一只模具，以利铸(锻)造口缺点是装配麻烦，目前应用尚少。

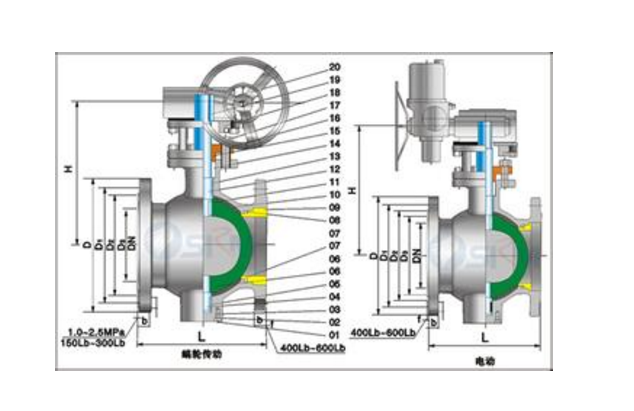

六、侧装式电动球阀剖视图：
