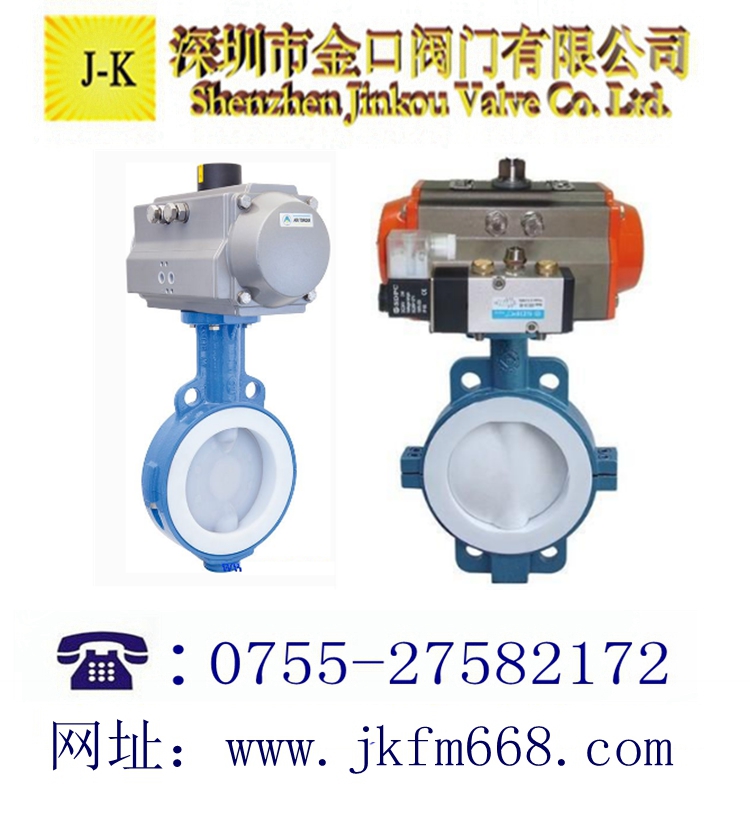

衬氟对夹气动蝶阀产品概述：
对夹式软密封衬氟蝶阀外形美观，其阀体、阀板、阀轴为同心结构设计。与ZMA气动执行器相配，阀扳与阀轴采用无销连接，介质与阀轴阀体完全隔离，维护简便易行，100%双向气泡级密封，外表采用环氧树脂喷塑处理，达到欧洲环保标准。广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。
衬氟对夹气动蝶阀用途特点：
设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
标准的气源接口可以直接与电磁阀连接
气缸内壁阳极硬化无须二次润滑
开关位置+/-5°行程调节，操作简易
正常使用压缩空气0.4-0.6MPa
360℃任意角度安装
衬氟对夹气动蝶阀性能规范：
公称压力：1.0MPa-2.5MPa
公称通经：DN32~DN600
适用介质：水，气体，油品，天然气，流体类食品，化学制剂、腐蚀性介质、弱酸，弱碱、海水、等
适用温度：-20~+120 ℃、
衬氟对夹气动蝶阀执行机构:
执行器型号 GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列单双作用气动执行器
供气压力 400～700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30～+70℃
作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件 、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
衬氟对夹气动蝶阀主要性能指标:
回差 带：小于全行程的2%
基本误差 带：小于全行程的±2%
泄露量l / h 符合ANSI B16.104 IV级标准
可调范围R 50:01:00
D671F46气动衬氟对夹蝶阀技术参数:
|
公称通径
|
DN（mm）
|
50～1200
|
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
D671F46气动衬氟对夹蝶阀零件材质:
|
零件名称
|
材料
|
|
阀体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨O
|
D671F46气动衬氟对夹蝶阀密封材料选用和适用温度:
|
材料品种
|
氯丁橡胶
|
丁,,晴橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
天然橡胶
|
尼龙
|
|
英语简称
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型号代号
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐最高温度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
|
耐最低温度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
|
适用工作温度
|
0~+80℃
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93
|
维修保养：
1、阀门应存干燥通风的室内，通路两端须密封。
2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。
3、安装后，应定期进行检查，主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效，如有损坏应及时更换。
(4)阀门检修装配后，应进行密封性能试验。
