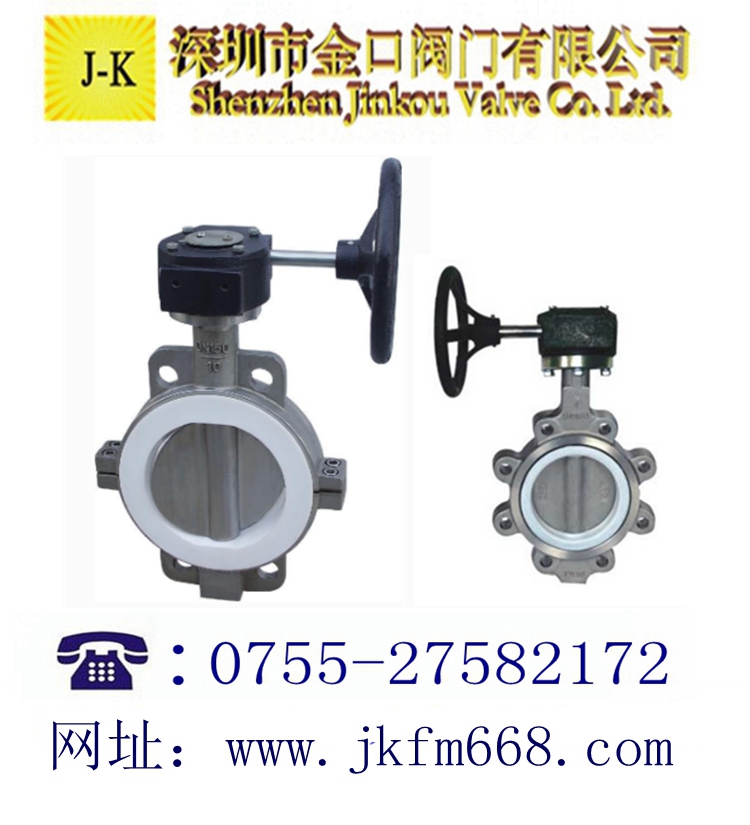

不锈钢蜗轮衬氟蝶阀产品概述：
D371F不锈钢蜗轮衬氟蝶阀阀体、阀座与阀板内衬聚四氟乙烯一体化，阀门工作 时，只有阀体内衬与蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用 四极密封结构并在密封面处配以耐温抗老化的的弹性四氟衬垫，完全达到介质的零 泄漏。
不锈钢蜗轮衬氟蝶阀工作原理：
D371F不锈钢蜗轮衬氟蝶阀适用在0℃～120℃的各种浓度的王水、硫酸、盐酸、氢 氟酸和各种有机酸、强酸、强氧化剂，深圳金口阀门有限公司生产的FEP蜗轮衬氟 蝶阀适用于浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
氟塑料衬里蝶阀系列：
1.其基本类型有两种,即D71F4 和D71F46(中线)以及D71F4 和D71F46(偏心)全衬里型 对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀 座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其 中D71F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻 力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老 化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.
2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型 蝶阀.
蜗轮衬氟蝶阀结构特点:
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压 力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并 且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密 封效果更理想.
3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单.
(*采用O型圈是为了防止意外泄漏时的安全措施)
5.法兰连接双偏心蝶阀试用于压力较高场合.
衬氟蜗轮蝶阀结构图：
衬氟蜗轮蝶阀性能规范:
|
遵循规范
|
STANDARD
|
|
设计与制造 Design
|
GB 12238
|
|
结构长度
Face to face
|
GB 12221 (短一长系列)
|
|
法兰尺寸
End flange
|
JB78/JB79 (GB.HG.SH)
|
|
压力试验
Test
|
GB/T 13927
|
|
标志
Symbol
|
GB 12220
|
|
供货
Supply
|
GB/T 12252
|
法兰连接蝶阀（偏心）
设计与制造符合中国国家标准
基本结构形式（*蝶板轴相对阀体/阀座中心有二维偏心）
a.DA 43F 半衬里型
阀体全衬里/蝶板与蝶板轴为不锈钢(不衬)/蝶板与轴由销钉连接/阀体为整体式;
b.DA 43F4 6 全衬里型
阀体全衬里/蝶板与蝶板轴全衬层/蝶板与轴固定连接/阀体为整体式.
基本型号
氟蜗轮蝶阀公称压力 PN0.6-2.5(MPa) 公称通径 DN40-1000（mm)
|
手动
|
DA 43F（半衬）
|
蜗 轮
转 动
|
DA 343F（半衬）
|
|
DA 43F3（全衬里）
|
DA 343F3（全衬里）
|
|
DA 43F46（全衬里）
|
DA343F46（全衬里）
|
|
气动
|
DA 643F（半衬）
|
电动
|
DA 943F（半衬）
|
|
DA 643F3（全衬里）
|
DA 943F3（全衬里）
|
|
DA643F46（全衬里）
|
DA9 43F46（全衬里）
|
衬氟蜗轮蝶阀主要连接尺寸及重量 Dimensions and weights
|
公称通径
|
标准值
|
参考值
|
|
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
W(kg)
|
|
PN1.6(MPa)
|
|
40
|
11/2
|
106
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
140
|
10
|
|
50
|
2
|
108
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
160
|
12
|
|
65
|
21/2
|
112
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
160
|
13
|
|
80
|
3
|
114
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
260
|
170
|
14
|
|
100
|
4
|
127
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
300
|
180
|
16
|
|
125
|
5
|
140
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
300
|
275
|
18
|
|
150
|
6
|
140
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200
|
295
|
42
|
|
200
|
8
|
152
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
200
|
320
|
78
|
|
250
|
10
|
250
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
240
|
385
|
120
|
|
300
|
12
|
270
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
240
|
390
|
145
|
|
350
|
14
|
290
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
240
|
460
|
202
|
|
400
|
16
|
310
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
280
|
510
|
235
|
|
450
|
18
|
330
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
280
|
540
|
368
|
|
500
|
20
|
350
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
320
|
570
|
420
|
|
600
|
24
|
390
|
755
|
770
|
718
|
5
|
54
|
24-φ41
|
320
|
660
|
750
|
|
700
|
28
|
430
|
840
|
840
|
788
|
5
|
54
|
24-φ41
|
360
|
710
|
1028
|
|
800
|
32
|
470
|
910
|
950
|
898
|
5
|
54
|
24-φ41
|
380
|
780
|
1690
|
|
900
|
36
|
510
|
1120
|
1050
|
998
|
5
|
54
|
28-φ41
|
400
|
885
|
1815
|
|
1000
|
40
|
550
|
1255
|
1170
|
1110
|
5
|
60
|
28-φ48
|
500
|
990
|
2050
|
深圳金口有限公司主要生产不锈钢蜗轮衬氟蝶阀也是国内衬氟蝶阀 生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件.我们致力于为广大客户供应价格实惠，品质上乘的不锈钢蜗轮衬氟蝶阀。感谢您访问我们的网站【 深圳金口阀门有限公司网址:www.jkfm668.com】如有任何疑问，您可以致电0755-27582172给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为一流的阀门制造商。
