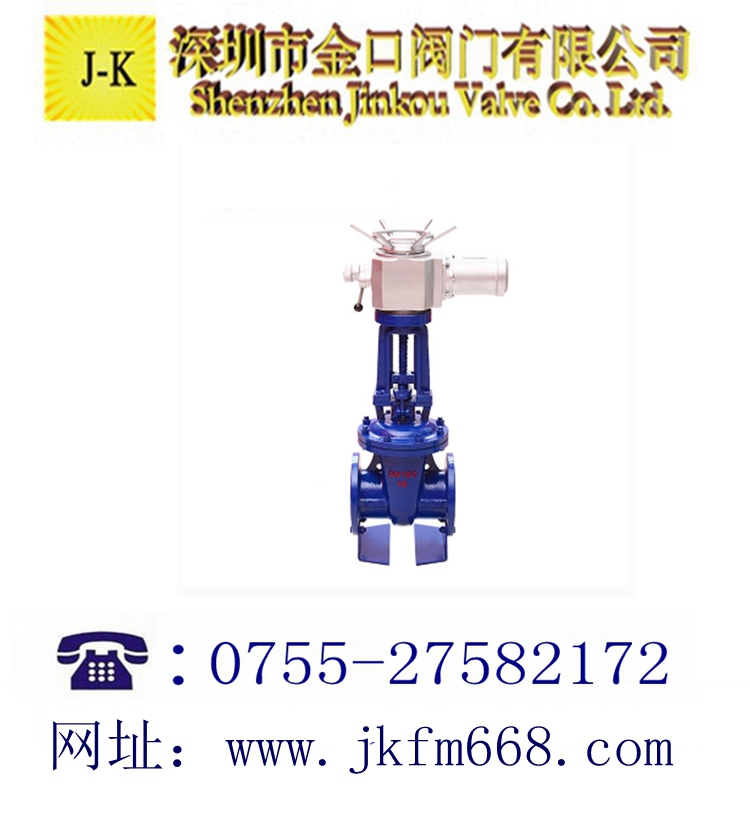

电动衬氟闸阀的简介：
[电动衬氟闸阀]是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能 作 全开和全关
，通常为 5°，介质温度不高时为 2°52‘。改善其工艺性，弥补密封 面角 度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
聚四氯乙烯 PTFE(F4):
使用介质：强酸，强碱，强氧化剂等。
使用温度：-200~180
特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好 的自润滑材料，但机械性能较低，流动性差，热膨胀大。
聚偏氯乙烯 PVDF(F2):
使用介质：耐大多数化学药品和溶剂，
使用温度：-70~100
特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，最大 特点是韧性好，易成型。
聚烯烃PO:
适用介质： 各种浓度的酸碱盐及某些有机溶剂。
使用温度：-58~80
特点：是目前世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内 衬。
聚全氟乙烯 FEP (F46):
适用介质：任何有机溶剂或试剂，稀或浓无
机 酸，碱，酮，芳烃，氯化烃 等。
使用温度：-85~150
电动闸阀主要技术参数:
电源：电机为三相交流,380V（特殊订货660V、440V或220V）,50Hz（特殊订 货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC.
工作环境：
环境温度：-20—+60℃（特殊订货-60—+80℃）
相对温度：≤90%(25℃时）
防护等级：户外型和防爆型为IP55（可订制IP67）.
工作制：为短时10分钟（可订制30分钟）
●电机：具有过热保护功能
●全行程角度为90°,可扩展至180°.
●全自动手电动切换机构.
●带机械力矩保护及机械限位.
●罩盖内配有插线式接线端子,便于现场接线.
●罩盖外部带有阀位显示器.
●基本误差：≤±1%.
●死区：≤1% 5%自适应.
电动闸阀结构特点:
①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构，值得信赖！使用安全可 靠。
②阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证 阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。
③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨 擦，抗擦伤，使用寿命长。
④阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。
⑤电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作 外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。
⑥ 手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。
阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀 门。
⑧初次安装和调试时，必须手动把阀门开到约一半的位置，以免电机相序接反导致 阀门或电装损坏。
电动衬氟闸阀主要零部件材料表:
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸阀
|
|
Z
|
C
|
P
|
R
|
P L
|
R L
|
|
1
|
阀体/端盖/闸板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀杆
|
1Cr13
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PTFE(F
4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 )
|
|
4
|
填料/压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F
4 )
|
PTFE(F
4 )
|
PTFE(F
4 )
|
|
6
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
阀杆螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
8
|
紧固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手轮
|
WCB
|
WCB
|
WCB
|
电动衬氟闸阀主要外形和连接尺寸：
|
公称通径
|
标准值
|
参考值
|
|
DN（mm)
|
NPS(inch)
|
L*
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
H1
|
WT(kg)
|
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
110
|
125
|
6
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
120
|
140
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
132
|
155
|
8
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
156
|
185
|
11
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
167
|
210
|
20
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
358
|
410
|
28
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
20
|
4-18
|
250
|
375
|
440
|
32
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
250
|
435
|
515
|
45
|
|
100
|
4
|
300
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
280
|
500
|
600
|
60
|
|
125
|
5
|
325
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
280
|
615
|
740
|
110
|
|
150
|
6
|
350
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
400
|
675
|
825
|
120
|
|
200
|
8
|
400
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
400
|
820
|
1020
|
150
|
|
250
|
10
|
450
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
450
|
970
|
1220
|
240
|
|
300
|
12
|
500
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
500
|
1145
|
1445
|
340
|
|
350
|
14
|
550
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
600
|
1280
|
1630
|
550
|
|
400
|
16
|
600
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
600
|
1450
|
1850
|
680
|
|
450
|
18
|
650
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
650
|
1538
|
1988
|
795
|
|
500
|
20
|
700
|
670
|
620
|
585
|
4
|
34
|
20-φ25
|
650
|
1730
|
2230
|
880
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
110
|
130
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
120
|
140
|
8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
135
|
160
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
160
|
190
|
13
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
170
|
220
|
25
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
360
|
410
|
32
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
380
|
440
|
38
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
250
|
440
|
520
|
50
|
|
100
|
4
|
300
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
280
|
500
|
600
|
68
|
|
125
|
5
|
325
|
245
|
210
|
185
|
3
|
26
|
8-φ28
|
280
|
615
|
740
|
125
|
|
150
|
6
|
350
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
400
|
680
|
830
|
170
|
|
200
|
8
|
400
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
400
|
820
|
1020
|
210
|
|
250
|
10
|
450
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
450
|
980
|
1230
|
260
|
|
300
|
12
|
500
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
500
|
1150
|
1450
|
480
|
|
350
|
14
|
550
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
600
|
1285
|
1635
|
620
|
|
400
|
16
|
600
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
600
|
1455
|
1855
|
805
|
|
450
|
18
|
650
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
650
|
1545
|
1990
|
880
|
|
500
|
20
|
700
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
650
|
1735
|
2235
|
920
|
