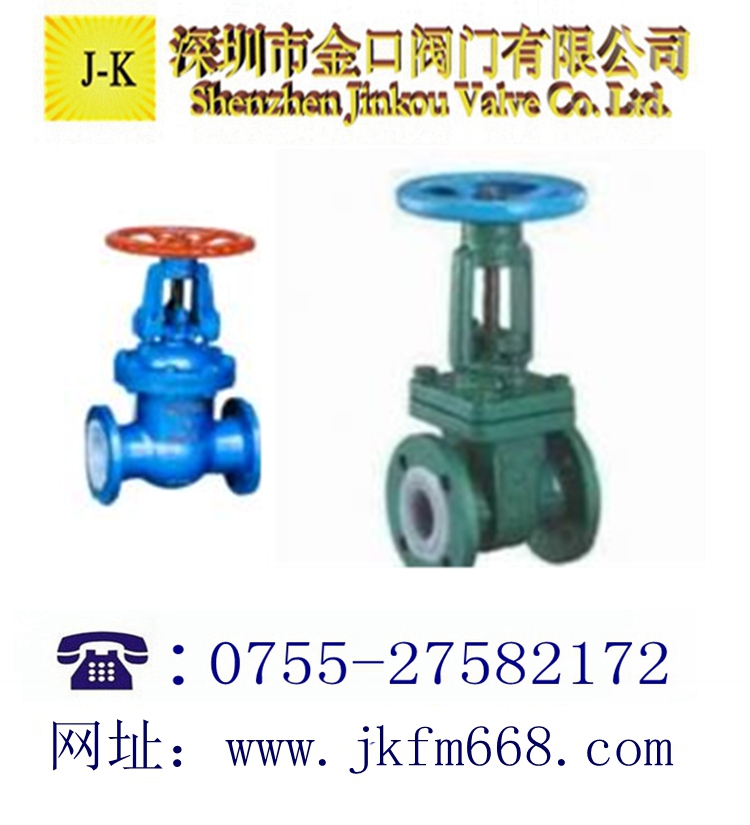

z41f46衬氟楔式闸阀
一、衬氟楔式闸阀设计规范:
遵循gb/t12234，api 6d，api 600标准
二、衬氟楔式闸阀驱动方式:
手动、电动、正齿轮、伞齿轮传动
三、衬氟楔式闸阀 性能规范:
性能规范 设计规范 结构长度 连接法兰 试验与检验员 产品标识 供货规范
gb/t 12234 （gb/t 12232) gb/t 12221 jb/t 78;jb/t 79
gb/t 13927 gb/t 12220 jb/t 7928
公称压力：pn1.0～1.6mpa 公称通径:dn15～500mm 衬里型式:全衬里型
四、衬氟楔式闸阀产品选型指南:
z g 5 4 1 f46- 16 c
阀体材料（表7-1）
公称压力：pn（1.6mpa)
密封材料：（表7-1)
结构形式：0-弹性闸板;1-刚性闸板
连接方式：4-法兰式
传动方式:5-伞齿轮传动;6-气动;7-液动;9-电动
设计规范：g-gb/t 12232;gb/t 12234
产品类型：z-闸阀
五、衬氟楔式闸阀 主要零部件材料表:
序号 零件名称 灰铸铁 铸钢 不锈耐酸 铸钢 超低碳不锈耐酸 铸钢
z c p r pl
rl
1 阀体/阀盖/闸板 ht250 wcb cf8 cf8m cf3 cf3m
2 阀杆 1cr13 2cr13 1cr18ni9ti 1cr18ni12mo2ti 00cr18ni10 00cr17ni14mo2
3 衬里/阀座 pctef(f3)、fep（f46）、pfa（可溶f4）、pp、po
4 填料压盖 wcb cf8 cf8m cf3 cf3m
5 填料 ptfe(f4) ptfe(f4) ptfe(f4)
6 活节螺栓 35 1cr17ni2 1cr17ni2
7 阀杆螺母 zcual10fe3 zcual10fe3 zcual10fe3
8 紧固螺栓 35 1cr17ni2 1cr18ni9ti
9 螺母 45 0cr18ni9 0cr18ni9
10 手柄 wcb wcb wcb
六、衬氟楔式闸阀产品零部件材料:
|
Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀零部件材料
|
|
|
型号
|
材料
|
|
|
阀体、阀盖
|
闸板、阀杆
|
阀杆螺母
|
填料
|
手轮
|
|
|
Z41F46-16
|
灰铸铁衬氟塑料
|
碳素钢衬氟塑料
|
球墨铸铁或铝青铜
|
聚四氟乙烯
|
球墨铸铁
|
|
|
Z41F46-16C
|
铸钢
|
|
|
Z41F46-25
|
|
七、衬氟楔式闸阀 产品外形及结构尺寸:
|
Z41F46 型 PN16 氟塑料衬里楔式闸阀主要外形及结构尺寸（mm）
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
|
40
|
240
|
145
|
110
|
85
|
16
|
4×Φ18
|
320
|
370
|
200
|
15
|
|
50
|
250
|
160
|
125
|
100
|
16
|
4×Φ18
|
350
|
405
|
200
|
20
|
|
65
|
270
|
180
|
145
|
120
|
18
|
4×Φ18
|
400
|
470
|
280
|
30
|
|
80
|
280
|
195
|
160
|
135
|
20
|
8×Φ18
|
460
|
560
|
280
|
38
|
|
100
|
300
|
215
|
180
|
155
|
20
|
8×Φ18
|
515
|
625
|
320
|
45
|
|
125
|
325
|
245
|
210
|
185
|
22
|
8×Φ18
|
570
|
690
|
360
|
70
|
|
150
|
350
|
280
|
240
|
210
|
24
|
8×Φ23
|
640
|
790
|
400
|
90
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12×Φ23
|
700
|
910
|
450
|
150
|
|
Z41F46 型 PN25 氟塑料衬里楔式闸阀主要外形及结构尺寸（mm）
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
|
40
|
240
|
145
|
110
|
85
|
16
|
4×Φ18
|
320
|
370
|
200
|
15
|
|
50
|
250
|
160
|
125
|
100
|
16
|
4×Φ18
|
350
|
405
|
200
|
20
|
|
65
|
270
|
180
|
145
|
120
|
18
|
4×Φ18
|
400
|
470
|
280
|
30
|
|
80
|
280
|
195
|
160
|
135
|
20
|
8×Φ18
|
460
|
560
|
280
|
38
|
|
100
|
300
|
215
|
180
|
155
|
20
|
8×Φ18
|
515
|
625
|
320
|
48
|
|
125
|
325
|
245
|
210
|
185
|
22
|
8×Φ18
|
570
|
690
|
360
|
76
|
|
150
|
350
|
280
|
240
|
210
|
24
|
8×Φ23
|
640
|
790
|
400
|
100
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12×Φ23
|
700
|
910
|
450
|
165
|
维修保养：
1、阀门应存干燥通风的室内，通路两端须密封。
2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。
3、安装后，应定期进行检查，主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效，如有损坏应及时更换。
(4)阀门检修装配后，应进行密封性能试验。
