一、 气动衬氟球阀概述：

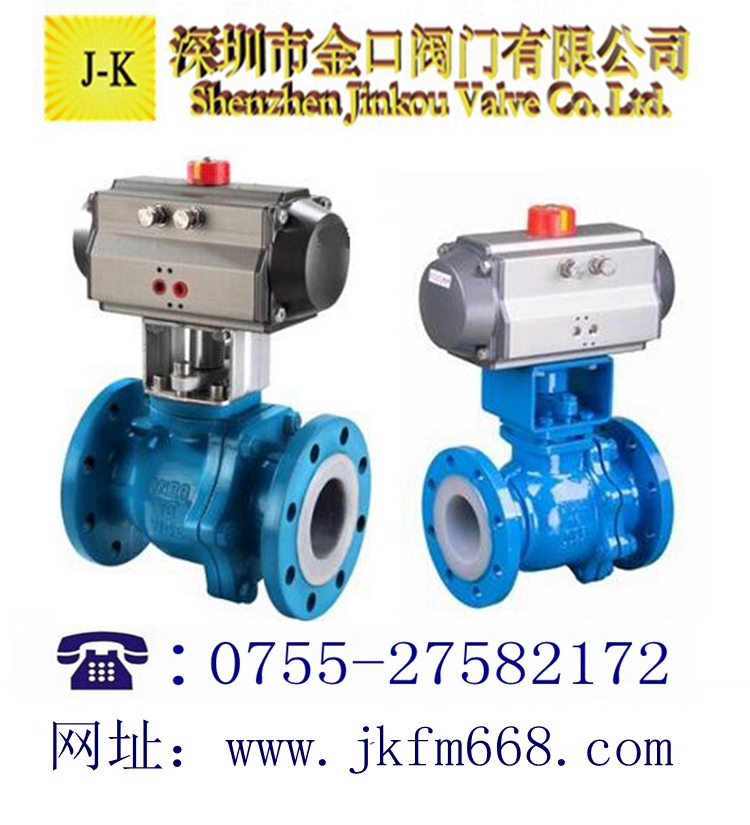

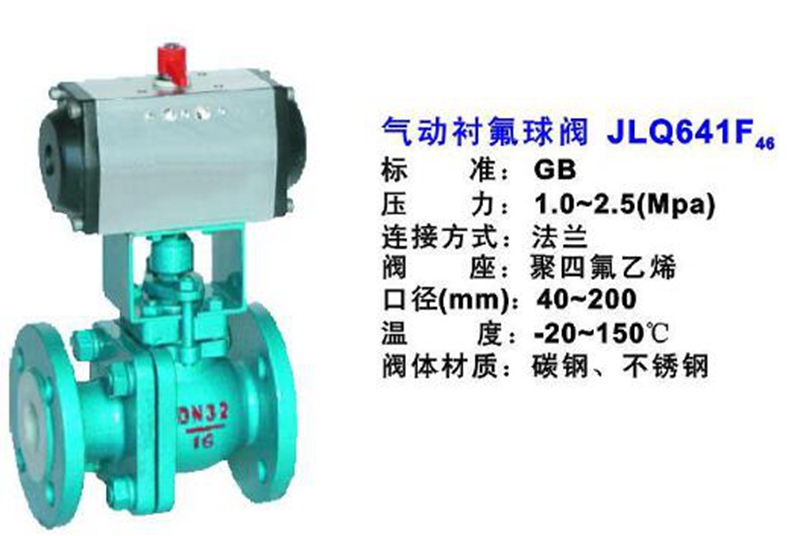

Q641F气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。气动衬氟球阀可作开关或调节之用，耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供最大的流量，并可用于扫线清洗或隔离输送的管道。
耐腐蚀气动球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
气动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。广泛应用于食品、环保、轻工、石油、造纸、化工、轻纺、电力等行业的自动调节与远程控制系统中。
二、 气动衬氟球阀 产品特点：
流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
三、 气动衬氟球阀气动执行器：
四、 采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
四、气动衬氟球阀主要技术参数：
● 阀体及内件
|
阀体形式
|
两段式铸造阀体(内衬四氟)
|
|
公称通径
|
DN15～DN400
|
|
公称压力
|
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法兰标准
|
GB、JB、HG、JIS、ANSI、DIN
|
|
连接形式
|
法兰式
|
|
压盖型式
|
螺栓压紧式
|
|
适用温度
|
-40～+180℃
|
|
球体形式
|
"O"型全衬氟球体
|
|
流量特性
|
近似快开特性
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
五、 ●气动衬氟球阀 执行机构：
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-20～+90℃
|
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
六、 ■ 气动衬氟球阀主要零件材料：
|
阀体
|
铸铁、铸钢、不锈钢
|
|
阀芯
|
不锈钢+聚四氟依稀(F46)
|
|
阀座
|
聚四氟依稀(F46)
|
|
阀杆
|
2Cr13
|
|
填料
|
柔性石墨、聚四氟依稀
|
|
支架
|
铸铁、铸钢、不锈钢
|
|
联轴器
|
25、35、45
|
七、 ■ 气动衬氟球阀主要性能指标:
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
允许压差(MPa)
|
≤ 公称压力
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
软密封VI级
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
回差
|
带定位器：小于全行程的2%
|
八、 ■ 气动衬氟球阀主要性能规范:
|
试验压力(MPa)
|
公称压力(MPa)
|
压力级(class)
|
JIS(K)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
强度试验
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.0
|
7.5
|
16.5
|
2.4
|
3.8
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
|
气密试验
|
0.4～0.7MPa
|
