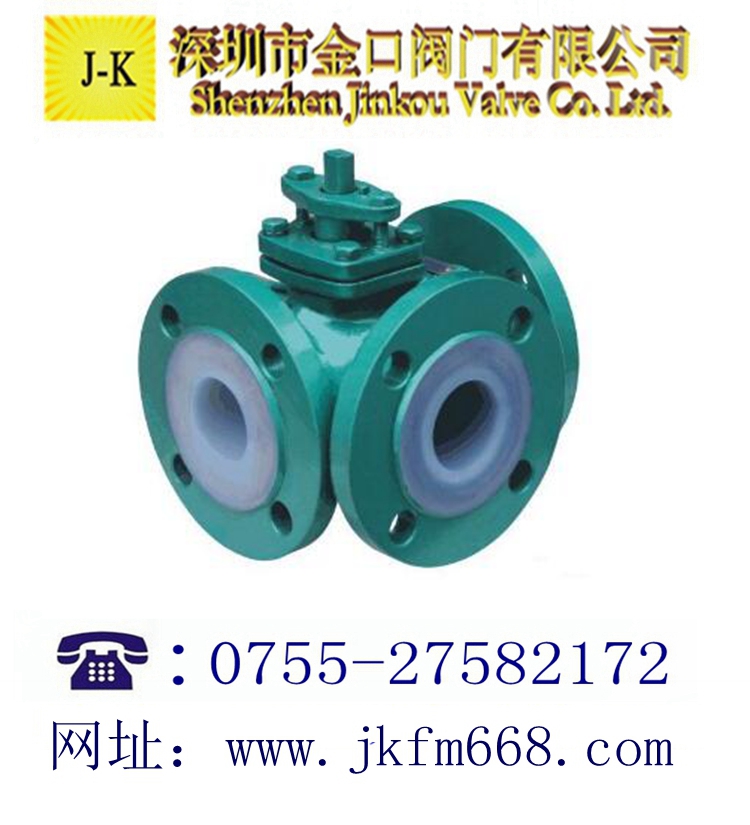

衬氟三通球阀可分为L形和T形。L形（Q44F46）三通球阀用于介质流向的切换， 能使用相互垂直的两个通道连接，T形（Q45F46）三通球阀用于介质分流、合流及 流向切换。两者产品采用了氟塑料作为球阀的内衬，并配之以新型的带杆球体结 构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大 压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用.
【衬氟三通球阀性能】:
采用特殊的模压工艺，使密封面致密良好：球体与阀杆铸为一体，杜绝了由于压 力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬 里工艺，耐介质的强腐蚀。
【衬氟三通球阀用途】:
衬氟三通球阀适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、 碱、盐类等强腐蚀性介质中均能很好地工作。
【衬氟三通球阀优点】:
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，适用于任何强腐蚀性化学 介质.
2.采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统 在通球扫线和管路维护。
衬氟三通球阀技术性能规范:
|
设计标准
|
HG/T
3704,GB/T 12237
|
API
60
|
|
结构长度
|
HG/T
3704,GB/T 12221
|
ASMEB16.10
|
|
法兰形式尺寸
|
HG/T
20592,GB/T 9119
|
ASME
B16.5, JIS B2220
|
|
检验与试验
|
G8/T
13927,J8/T 9092
|
API
598
|
|
公称、压力（MPa)
|
|
1.0
|
1.6
|
150Lb
|
|
实验压力(MPa)
|
壳体试压
|
1.5
|
1.5
|
1.5
|
|
高压密封
|
1.1
|
1.1
|
1.1
|
|
低压密封
|
0.6
|
0.6
|
0.6
|
|
适用温度（℃）
|
PFA:
-30～200FEP -30～150GXPO: -10～80
|
|
适用介质
|
盐酸、硝酸、氢氟酸、Cl2、硫酸、王水等强腐蚀性介质
|
衬氟三通球阀外形链接尺寸HG/T 20592 PN10/PN16（单位：mm）：
|
DN
|
L
|
D
|
D1
|
D2
|
Z-d
|
f
|
b
|
|
25
|
165
|
120
|
85
|
65
|
4-14
|
2
|
14
|
|
32
|
180
|
140
|
100
|
78
|
4-18
|
3
|
16
|
|
40
|
200
|
150
|
110
|
85
|
4-18
|
3
|
16
|
|
50
|
200
|
165
|
125
|
100
|
4-18
|
3
|
16
|
|
65
|
240
|
185
|
145
|
120
|
4-18
|
3
|
18
|
|
80
|
250
|
200
|
160
|
135
|
8-18
|
3
|
20
|
|
100
|
280
|
220
|
180
|
155
|
8-18
|
3
|
20
|
|
125
|
360
|
250
|
210
|
185
|
8-18
|
3
|
22
|
|
150
|
370
|
285
|
240
|
210
|
8-23
|
3
|
24
|
衬氟三通球阀外形链接尺寸ASME B16.5 Class150 (单位：mm)：
|
NPS
|
L
|
D
|
01
|
02
|
Z-d
|
f
|
b
|
|
1
|
165
|
108
|
79.5
|
51
|
4-16
|
2
|
12
|
|
11/4
|
180
|
117
|
89.0
|
64
|
4-16
|
2
|
13
|
|
11/2
|
200
|
127
|
98.5
|
73
|
4-16
|
2
|
15
|
|
2
|
200
|
152
|
120.5
|
92
|
4-19
|
2
|
16
|
|
21/2
|
240
|
178
|
139.5
|
105
|
4-19
|
2
|
18
|
|
3
|
250
|
190
|
152.5
|
127
|
4-19
|
2
|
19
|
|
4
|
280
|
229
|
190.5
|
157
|
8-19
|
2
|
24
|
|
5
|
360
|
254
|
216.0
|
186
|
8-22
|
3
|
24
|
|
6
|
370
|
279
|
241.5
|
216
|
8-22
|
3
|
26
|
