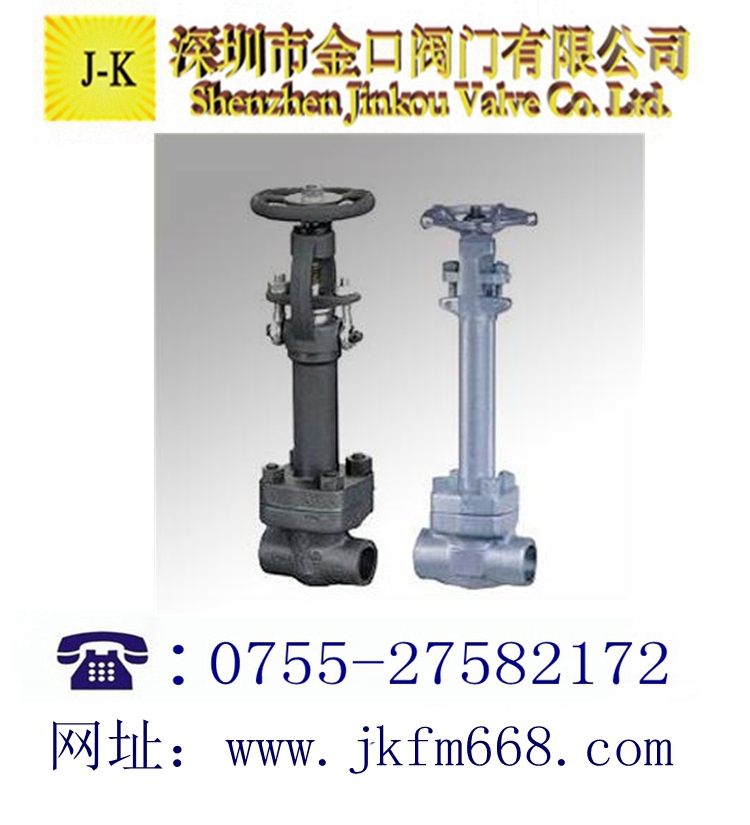

锻钢低温闸阀结构与特征锻钢低温闸阀详细介绍锻钢低温闸阀制造商-深圳阀门生产商-深圳市金口阀门有限公司

锻钢低温闸阀产品详细介绍:

锻钢低温阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。
锻钢低温闸阀设计结构与特征:

低温闸阀符合： API602，MSS-SP-118和BS6364

检验与测试按：API598

标记按：MSS-SP-25
采用以下结构：
全径或缩径 自定心压板压套式
螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
整体式上密封座
阀座带有压力平衡孔(用于闸阀、球阀)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合 (NPT)ANSI/AMME B1.20.1
客户要求特殊延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的特殊低温测试
明杆支架型

DZ61H/Y低温焊接闸阀技术参数：

产品名称：	低温焊接闸阀
产品型号:	DZ61H/Y
口径:	DN6-DN600
压力:	1.0MPA-64MPA
温度:	-46~-196℃
连接形式：	螺纹、法兰、焊接、对夹等
传动方式：	手动、蜗轮传动、齿轮传动、气动、电动等
阀体材质：	c碳钢、不锈钢、合金钢、鉻钼钢、低温钢、球墨铸铁及其他特殊钢
使用范围:	石油、化工、燃气、多晶硅、电力等

低温焊接闸阀主要优点：

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
●计与制造标准：DZ61/41 H/X

●设计与制造：ANSIB16.34　API600　API602
●法兰尺寸：ANSIB16.5
●压力温度：ANSIB1.20.1
●结构长度：ANSIB16.10
●对焊连接尺寸：ANSIB16.11
●检验与试验：API598 安装尺寸及重量：

ANSI 150～800Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	92	111	120	120	140	178
H	335	360	405	475	475	550
D0	125	125	160	160	180	200
Wt	7.1	9.4	13.5	15	17.8	28
ANSI 150Lb
NPS	1/2	3/4	1	11/4	11/2	2
L1	108	117	127	-	165	178
H1	335	360	405	-	475	550
D1	125	125	160	-	180	200
Wt1	6	8.7	11	-	18.5	21.6
ANSI 300Lb
NPS	1/2	3/4	1	11/4	11/2	2
L1	140	152	165	-	190.5	216
H1	335	360	405	-	475	550
D1	125	125	160	-	180	200
Wt1	7	9.4	12.5	-	20.1	24
ANSI 600Lb
NPS	1/2	3/4	1	11/4	11/2	2
L1	165	190.5	216	-	241	292
H1	335	360	405	-	475	550
D1	125	125	160	-	180	200
Wt1	8.0	11.1	13.4	-	22.6	26.8

锻钢低温闸阀 800Lb 标准材质细表

序号	零件名称	AStoASTM		SStoASTM
序号	零件名称	LF2	LF3	F304（L）	F316（L）
1	阀体	A350LF2	A350LF3	A182F304（L）	A182F316（L）
2	阀座	A276420	A276410	A276304（L）	A276316（L）
3	闸板	A350LF2	A350LF3	A182F304（L）	A182F316（L）
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A350LF2	A350LF3	A182F304（L）	A182F316（L）
6	螺栓	A193B7	A193B7	A193B8	A193B8M
7	阀杆	A182F6	A182F6	A182F304（L）	A182F316（L）
8	填料	柔性石墨		PTFE
9	销钉	A276420		A276 304
10	活节螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料压套	A276410		A182F304（L）	A182F316（L）
12	填料压板	A105	A182F11	A182F304（L）	A182F316（L）
13	螺母	A1942H	A1944	A1948	A1948M
14	阀杆螺母	A276420
15	润滑垫片	A473431
16	铭牌	SS
17	紧锁螺母	A1942H	A1944	A1948	A1948M
18	手轮	A197
适用温度		≥—40℃	≥—101℃	≥—196℃

维修保养

1、阀门应存干燥通风的室内，通路两端须密封。

2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。

3、安装后，应定期进行检查，主要检查项目:

(1)密封面磨损情况。

(2)阀杆和阀杆螺母的梯形螺纹磨损情况。

(3)填料是否过时失效，如有损坏应及时更换。

(4)阀门检修装配后，应进行密封性能试验。

量小可支持货到付款。量大须签订合同，买家必须支付30%-100%的预付款。如果货到没有按合同支付余款将会负法律责任。如果是货物出现问题本厂会退还全部货款！希望广大客户多多支持。

售后服务

感谢您选购本公司阀门产品，本公司产品质量保证，价格合理，货到快捷，售后到位。本

产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年.
