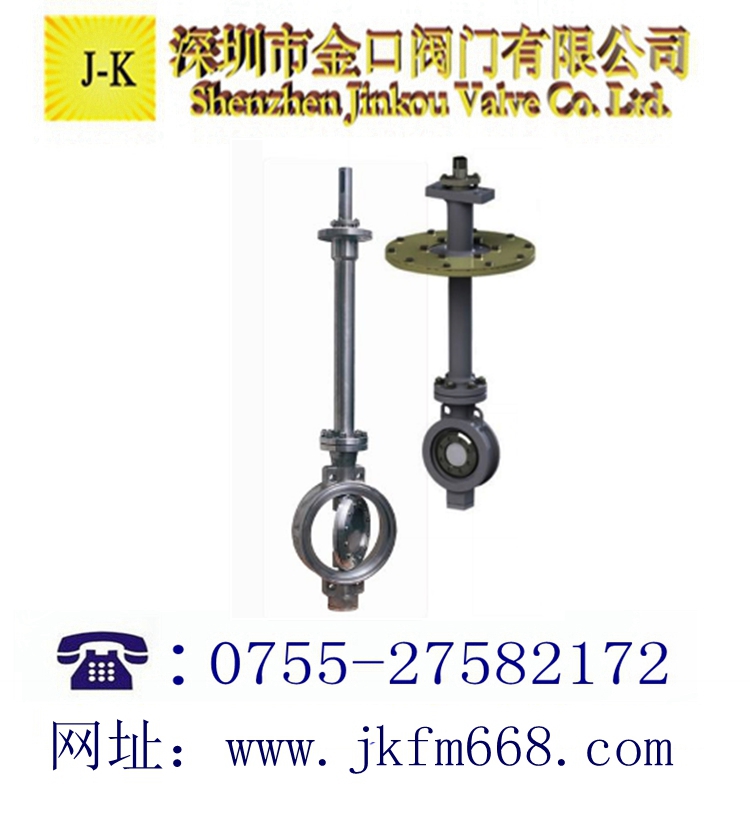

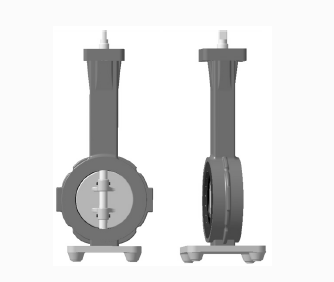

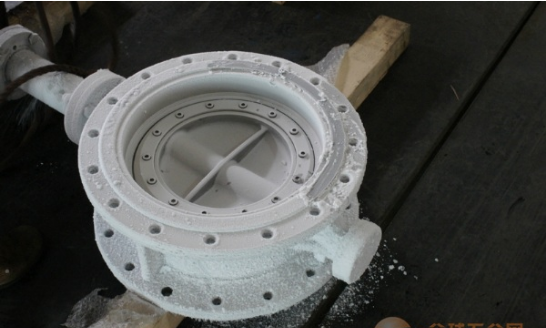

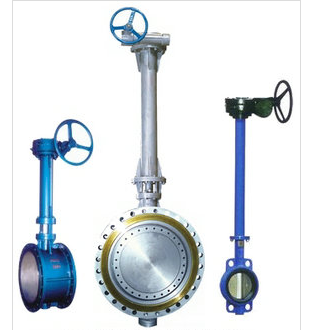

加长杆低温蝶阀

加长杆低温蝶阀概述：

加长杆低温蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
        加长杆低温蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。加长杆蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。加长杆蝶阀全开到全关通常是小于90°，加长杆蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。 工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。一般密封座的寿命在正常情况下，橡胶15年-20年，金属的80年-90年。加长杆蝶阀操作力矩，因开度及阀门启闭方向不同其值各异，卧式蝶阀，特别是大口径阀，由于水深，阀轴上、下水头差所产生的力矩也不容忽视。
        另外，阀门进口侧装置弯头时，形成偏流，力矩会有增加。阀门处于中间开度时，由于水流动力矩起作用，操作机构需要自锁。蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。蝶阀可以运送泥浆，在管道口积存液体最少。 低压下，可以实现良好的密封。调节性能好。蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。

加长杆低温蝶阀主要性能规范：
公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	液氮、液氧。
适用温度	碳钢:-29℃～425℃不锈钢-40℃～600℃

加长杆低温蝶阀主要零件材料：

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

注：

法兰标准：GB/T9113.1-2000GB/T9113.2-2000GB/T911.5.1-2000GB/T9115.2-2000

用户注意:表中H1、H2、H3尺寸均可根据用户需要加长，本产品一般按短系列,若需长系列或特殊材料定货时提出。



加长杆低温蝶阀规格尺寸：

通径		结构长度（标准值）		外形尺寸（参考值）										连接尺寸(标准值)
		L		H	Dt343H			Dt643H			Dt943H			PN4.0MPa
毫米	英寸	短	长		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200				530	250	255	165	125	4-18
65	21/2	112	170	115	370	180	200	625	355	92	550	250	255	185	145	8-18
80	3	114	180	120	380	180	200	625	355	92	565	250	255	200	160	8-18
100	4	127	190	138	420	180	200	645	355	92	600	250	255	235	190	8-22
125	5	140	200	164	460	180	200	675	550	138	640	250	255	270	220	8-26
150	6	140	210	175	555	270	280	715	550	138	705	300	315	300	250	8-26
200	8	152	230	208	605	270	280	800	550	138	775	300	315	375	320	12-30
250	10	165	250	243	680	270	280	850	550	138	945	300	315	450	385	12-33
300	12	178	270	283	800	380	420	925	450	220	1070	300	315	515	450	16-33
350	14	190	290	310	830	380	420	1035	450	220	1140	300	315	580	510	16-36
400	16	216	310	340	915	450	470	1070	650	280	1210	300	315	660	585	16-39
450	18	222	330	380	960	480	490	1190	650	280	1335	575	714	685	610	20-39
500	20	229	350	410	1020	480	490				1415	575	714	755	670	20-42
