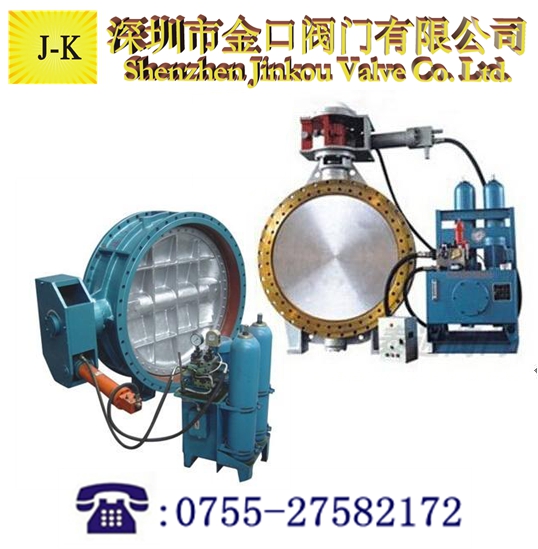

全液控止回阀

一、全液控止回阀用途：

　　本阀适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通阀配止回阀）

二、全液控止回阀特点：

1、HD7Q41X型全液控止回阀控制部分采用了全液控形式，以蓄能器取化了重锤部分，减小了能量损耗，传动机构得到简化，占具空间笑，与 　一般型阀相近。安装方便　，即课左、右卧式安装，也可以立式安装。

2、该阀装在泵后，可代替闸阀（阀）和止回阀两台阀门。且流阻系数小，大口径阀流阻系数只比闸阀略高。因此，该类阀门为节能产品。

3、HD7Q41X型阀关闭时，可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度，从而达到消除或减小水锤，保护系统作用。

4、如所有行程开关都采用电感式接近开关，移除液压站，防护等级可达IP67。

三、全液控止回阀参数：

公称通经（mm）		1400-2400	1200-2400	500-2400	500-2400	500-1600
公称压力（MPa）		0.25	0.6	1.0	1.6	2.5
试验压力	强度试验	0.375	0.9	1.5	2.4	3.75
	密封试验	0.275	0.66	1.1	1.76	2.75
适用介质		水
适用温度（℃）		≤80℃
介质流速		3m/s

四、全液控止回阀尺寸参数：

DN	PN	D	D1	B	L	A	B	H
500	1.0	670	620	43	229	720	1650	1360
600	1.0	780	725	48	267	720	1730	1390
700	1.0	895	840	54	392	720	1800	1445
800	1.0	1015	950	58	318	720	1870	1485
900	1.0	1115	1050	61	330	720	2070	1865
1000	1.0	1230	1160	67	410	755	2165	1930
1200	1.0	1455	1380	65	470	905	2265	2030
1400	1.0	1675	1590	68	530	905	2665	2270
1200	0.6	1405	1340	65	470	755	2365	2025
1400	0.6	1630	1560	68	530	755	2665	2270
1600	0.6/0.25	1830	1760	68	600	905	2940	2380
1800	0.6/0.25	2045	1970	70	670	905	3325	2470
2000	0.25	2265	2180	54	760	905	3660	2370
2200	0.25	2475	2390	60	840	1123	4325	2940
2400	0.25	2685	2600	62	910	1123	4530	3000



五、售后服务：
感谢您选购本公司阀门产品，本公司产品质量保证，价格合理，货到快捷，售后到位。本产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年
