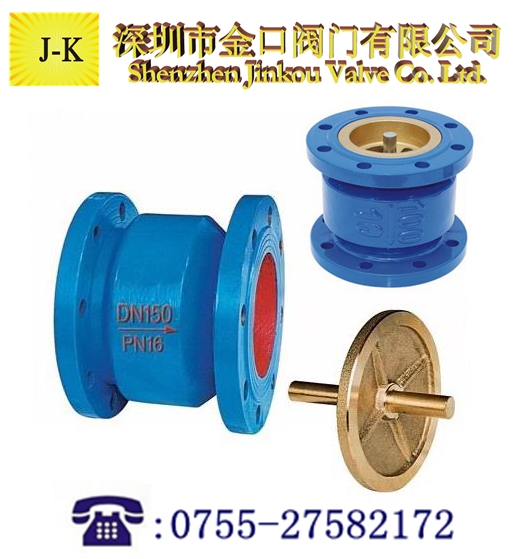

一、消声止回阀概述:
消声止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。本阀适用于给、排水管道,阀瓣采用进出口两端中心轴导向,启闭灵活,可水平定装或垂直安装。阀瓣采用弹簧加载,其快速关闭能有效地减小水锤压力,密封性能好,关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。
二、消声止回阀技术参数:
型号
|
公称压力
PN(MPa)
|
试验压力PS(MPa)
|
工作温度
(℃)
|
适用介质
|
壳体
|
密封
|
H41X
|
1.0
|
1.5
|
1.1
|
≤80
|
洁净水
|
1.6
|
2.4
|
1.76
|
2.5
|
3.75
|
2.75
|
三、消声止回阀特点用途
1、阀瓣采用“子弹头”外形设计,阀体采用“腰鼓”外形设计,改善介质流向,降低流阻系数
2、阀门采用短结构形式,虽然水头损失比升降式静音止回阀稍大些,但体积小、价格便宜
3、结构紧凑,导向轴与导向架之间装有非金属润滑套,阀瓣升降灵活,不会产生抱死现象
4、骨架式橡胶密封圈直接镶嵌在阀体上,避免了介质长时间对密封圈的直接冲刷,使用寿命明显延长,坚固 耐用
5、阀瓣启闭行程短,可以有效的防止水锤产生

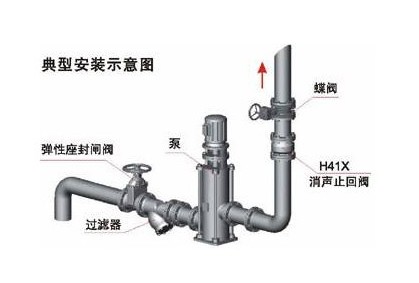

6、适用于给排水系统,高层建筑管网,可安装在泵的出口处,结构稍加改动,可做为吸水底阀使用,但不适 用于污水管网
四、消声止回阀原理结构:
1、本阀门在使用过程中,介质按图示箭头方向流动。
2、当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用, 使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。
3、阀体及阀瓣的密封面采用不锈钢堆焊。
3,本阀门的结构长度按GB12221-1989的规定,法兰连接尺寸按JB/T79-1994的规定。
