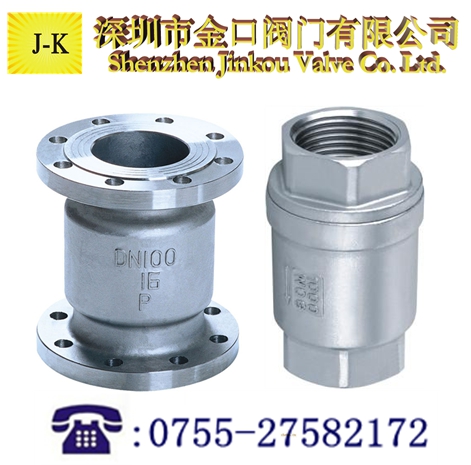

法兰立式止回阀

一、法兰立式止回阀概述：
止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

二、法兰立式止回阀介绍：
H42W不锈钢法兰立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
不锈钢法兰立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。

三、法兰立式止回阀标准规范：

结构长度标准：	GB/T 12221-2005
连接法兰标准：	GB/T 9113
压力温度等级：	GB/T 12224-2005
试验检验标准：	GB/T 13927-2008

四、法兰立式止回阀参数：

技术参数		压力等级
		16	20	25	32	35	40	45	50	60	70
工作压力（Mpa）		≤16	≤20	≤25	≤32	≤35	≤40	≤45	≤50	≤60	≤70
试验压力（M）	强度	24	30	37.5	48	52.5	60	67.5	75	90	105
	密封	17.6	22	27.5	35.2	38.5	44	49.5	55	66	77
介质		水、油等
温度		≤120℃

五、产品尺寸：

型号	公称通径DN	L	D	D1	D2	b	Z-φd
H42W-25P.R -40	15	85	95	65	45	16	4-φ14
	20	95	105	75	55	16	4-φ14
	25	100	115	85	65	16	4-φ14
	32	120	135	100	78	16	4-φ18
	40	130	145	110	88	18	4-φ18
	50	140	160	125	100	20	4-φ18
	65	160	180	145	120	22	8-φ18
	80	185	195	160	135	22	8-φ18
	100	210	230	190	160	24	8-φ23
	125	250	275	220	188	28	8-φ25
	150	300	300	250	218	30	8-φ25
	200	380	360	310	278	34	12-φ25
