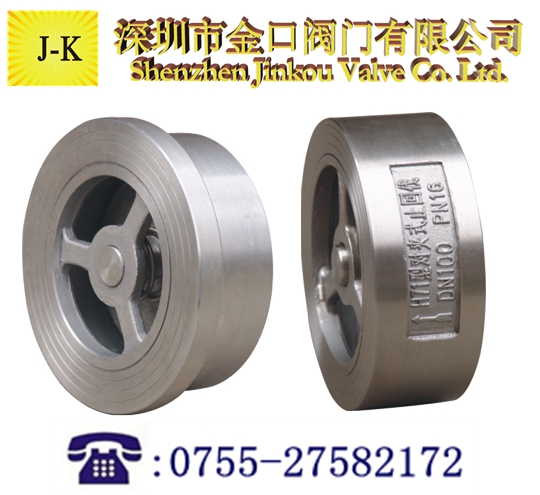

对夹升降式止回阀

一、对夹升降式止回阀介绍：

针对国内传统使用的H41型法兰连接升降式止回阀具有体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题，研制生产了对夹式止回阀系列，H71对夹式升降式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点。

二、对夹升降式止回阀应用范围：
对夹升降式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

三、对夹升降式止回阀结构特点：

1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；

2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；

3. 阀瓣关闭快速，水锤压力小；

4. 水平管道或垂直管道均可使用，安装方便；

5. 对夹升降式止回阀流道通畅、流体阻力小；

6. 动作灵敏、密封性能好；

7. 阀瓣行程短、关阀冲击力小；

8. 整体结构、简单紧凑、造型美观；

9. 使用寿命长、可靠性高。

四、对夹升降式止回阀标准规范：

设计制造标准：	JB/T 8937
结构长度标准：	GB/T 12221-2005
连接法兰标准：	GB/T 9113
压力温度等级：	GB/T 12224-2005
试验检验标准：	GB/T 13927-2008

五、对夹升降式止回阀尺寸：

公称通径		阀门全开启 时的流体阻 力系数ξ	常温下阀门全开启时的水流量系数			流体的流向
DN	NPS		Kv(m3/h)	Cv(U.S)	Cv(U.K)		↑	→
							开启压力近似值KPa
50	2	2.6	63	74	62		2	1
65	21/2	2.4	109	128	107		2	1
80	3	2.3	172	201	169		2	1
100	4	2.0	289	338	283		2	1
125	5	1.8	476	557	466		2	1
150	6	1.5	750	878	735		2	1
200	8	1.3	1432	1675	1403		2	1
250	10	1.2	2330	2726	2283		2	1
300	12	1.0	3676	4301	3602		2	1
350	14	0.9	5274	6171	5169		2	1
400	16	0.8	7306	8548	7160		3	1
450	18	0.8	9246	10818	9061		3	1
500	20	0.8	11415	13356	11187		3	1
600	24	0.7	17573	20560	17222		3	1
700	28	0.7	23919	27985	23441		4	1
750	30	0.7	27458	32126	26909		4	1
800	32	0.7	31241	36552	30616		4	1
900	36	0.7	39539	46261	38748		4	1
1000	40	0.7	48814	57112	47838		4	1
1050	42	0.7	53817	62966	52741		4	1
1200	48	0.7	70292	82242	68886		4	1
