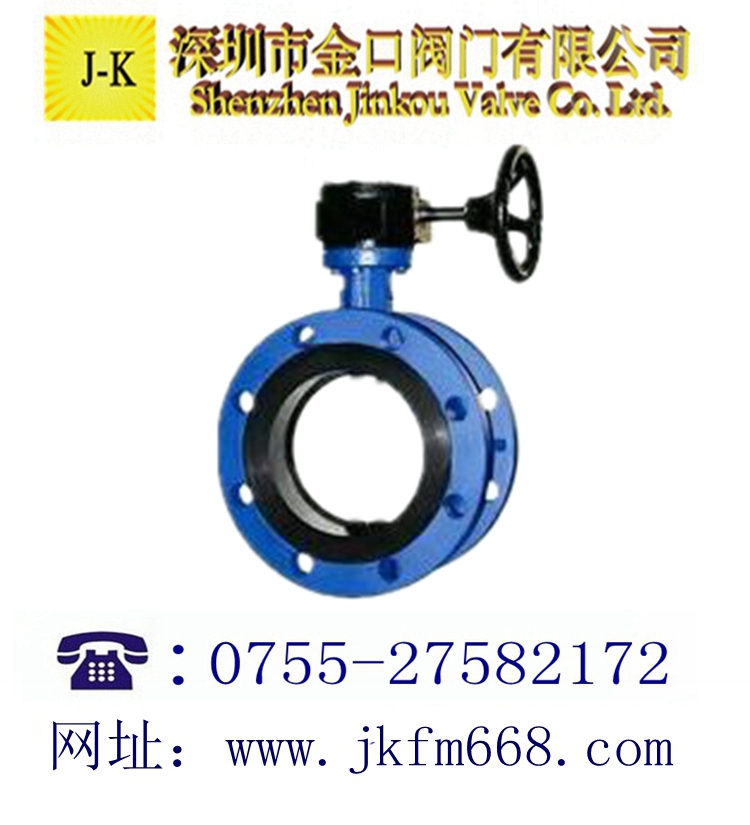

D341x蜗轮法兰橡胶蝶阀的蝶板安装于管道的直径方向。在D341X蜗轮法兰橡胶蝶阀阀体圆柱形通道内，圆盘形蝶板绕着阀杆轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门处于全开状态。 D341X蜗轮法兰橡胶蝶阀在管道中一般应当水平安装。
D341X蜗轮法兰橡胶蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于D341J蜗轮法兰衬胶蝶阀结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
D341X法兰橡胶蝶阀工作原理：
蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上，蝶板旋转90角度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。
D341X法兰橡胶蝶阀产品特点：
★驱动方式可选择手动、电动或气动。
☆流量特性趋直线，调节性能好。
◆密封件可更换，且密封可靠达到双向密封。
◇小巧轻便，容易拆装及维修，并可在任意位置安装。
■结构简单、紧凑，操作扭矩小，90°回转开启迅速。
□蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
▲蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
△蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
☆设计与制造：GB12238 结构长度：GB12221（13系列）法兰连接尺寸：GB4216 D41J半衬衬胶蝶阀
D341X蜗轮法兰橡胶蝶阀材料：
阀体 铸铁、球墨铸铁、碳钢、不锈钢
蝶板 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆 碳钢镀镍磷、不锈钢
阀座密封圈 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置 组合件
压力等级：PN（MPa） 1.0 1.6
D341J蜗轮法兰衬胶蝶阀测试：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
