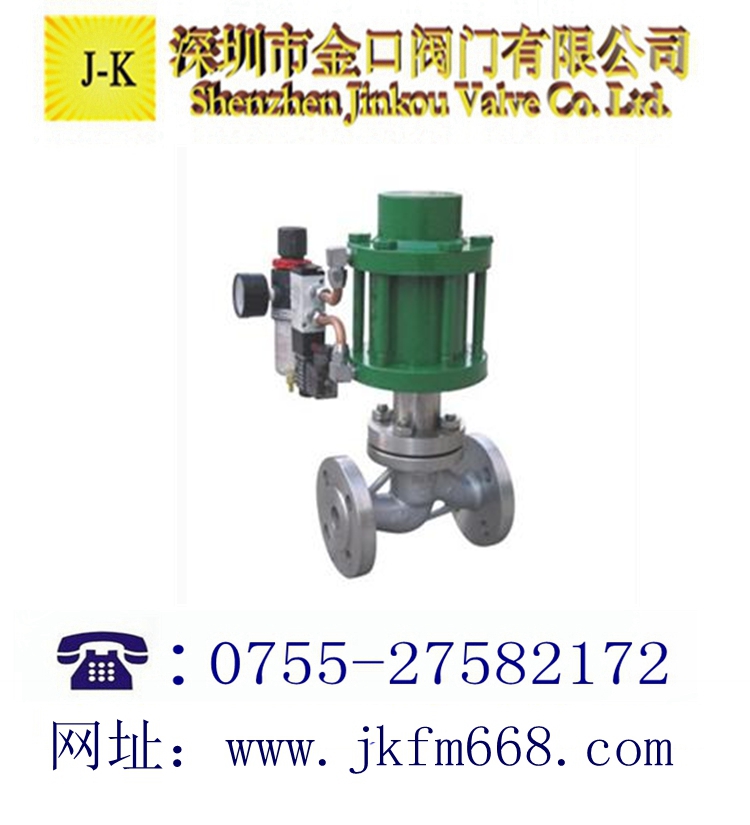

ZSQK气动快速切断阀:
ZSQK型气动切断阀分气动活塞常温、中温切断阀为我公司首次开发的新产品，由国内首次推出的气动单弹簧执行机构和高流阻、双重密封结构的切断阀组成，执行机构动作速度快，推力大，有自动复位功能，阀体流路通畅，流量系数大，阀芯阀座有弹性和刚性串级双重密封，新颖独特的外形结构使本产品成为一类快速切断，密封严密，安全可靠的高性能新型切断阀。
气动快速切断阀工作原理：
ZSQK型防爆气动切断阀当信号压力为零，由于弹簧（单作用仅有）的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力（0.4~0.6MPa）时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电样阀，使活塞式切断阀控制更加方便、简捷。
它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大、阀体设计新颖，流阻小、额定流量系数大、许用压差大密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。
二、 ZSQK气动快速切断阀--主要零件材料：
|
材料代号
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要
零件
|
阀体、阀盖
|
WCB（ZG230-450）
|
ZG1Cr18Ni9Ti（304）
|
ZG1Cr18Ni12Mo2Ti（316）
|
|
阀芯、阀座
|
1Cr18Ni9Ti（304）或司钛莱合金堆焊
|
1Cr18Ni9Ti（304）或司钛莱合金堆焊
|
1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯（F4）、柔性石墨、
|
|
垫片
|
增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片
|
|
O型密封圈
|
耐油橡胶
|
|
弹簧
|
60Si2Mn
|
|
推杆
|
2Cr13
|
|
手轮
|
HT200
|
|
适用工况
|
适用介质
|
水蒸汽油品类气液体
|
硝酸碱类腐蚀性气液体
|
醋酸类等腐蚀性气液体
|
|
适用温度
|
硬密封：-30～+450℃ 软密封：-30～+180℃
|
三、 ZSQK气动快速切断阀--主要技术参数：
|
公称通径 mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀座直径 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
|
公称压力 MPa
|
1.6 ； 4.0 ； 6.4
|
|
行 程 mm
|
10
|
16
|
25
|
30
|
40
|
60
|
|
流量特性
|
快 开
|
|
执行器型号
|
ZSPA/B-1、ZSNA/B-1
|
ZSPA/B-2、ZSNA/B-2
|
ZSPA/B-3、ZSNA/B-3
|
|
作用形式
|
单作用型/双作用型
|
|
气源压力MPa
|
0.4-0.7
|
|
泄漏量
|
软密封:O泄漏；硬密封：10-5×阀的额定容量
|
|
切断时间S
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构
四、 ZSQK气动快速切断阀--外形尺寸：
|
DN(mm)
|
H(mm)
|
Hg(mm)
|
ФA(mm)
|
ФD(mm)
|
L(mm)
|
|
PN1.6
|
PN6.4
|
PN1.6
|
PN6.4
|
|
25
|
410
|
580
|
196
|
115
|
135
|
184
|
210
|
|
40
|
514
|
684
|
266
|
150
|
165
|
222
|
251
|
|
50
|
520
|
690
|
266
|
165
|
175
|
254
|
286
|
|
65
|
694
|
904
|
348
|
185
|
200
|
276
|
311
|
|
80
|
696
|
906
|
348
|
200
|
210
|
298
|
337
|
|
100
|
709
|
919
|
348
|
220
|
250
|
352
|
394
|
|
150
|
1186
|
1146
|
486
|
285
|
340
|
451
|
508
|
|
200
|
1208
|
1468
|
486
|
340
|
405
|
600
|
650
|
