ZZVP-16K自力式微压调节阀(泄氮阀)简介：
ZZVP-16K自力式微压调节阀是一种不需要外加能源而能自动调节一种或两种介质压差，使压差维持在恒定值，如在工业炉气体燃烧系统中，用于控制甲、乙两种燃料混合比流量调节，达到理想的燃烧条件，节省燃料及投资，也可以作为煤气、天燃气、液化石油气、氨气、氮气、氧气等各种工业气体的减压、微压、差压的调节系统中。自力式微压调节阀（泄氮阀）还可用于氢冷发电机组密封油系统，控制密封油与氢气间的压力差，以确保可靠密封。
当差压阀的低压端通大气即成为微压阀(见图二)
ZZC型自力式差压调节阀和ZZVP型自力式微压调节阀主要特点为：
1、对单座微(差)压阀而言，若阀前压力≥100Kpa则安装ZZYP型自力式进行减压至≤100KPa，因此可用于压力特别小的场合(例如0.5KPa)。
2、执行机构元件极为灵敏，极微小的压力变化会感测出来。
3、压力调节极为方便，无需停止生产即可进行设定值调整。
|

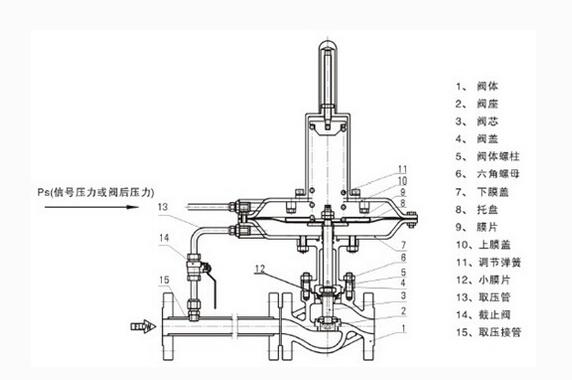

序号
|
名称
|
材料
|
|
1
|
封盖
|
2Cr13
|
|
2
|
弹簧座
|
45
|
|
3
|
弹簧
|
60Si2Mn
|
|
4
|
托盘
|
1Cr18Ni9Ti
|
|
5
|
膜片
|
丁腈橡胶
|
|
6
|
小膜片
|
耐油橡胶
|
|
7
|
阀芯
|
PTFE
|
|
8
|
阀座
|
1Cr18Ni9Ti
|
|
9
|
阀体
|
ZG230-450
ZG1Cr18Ni9Ti
|
|
|
|
序号
|
名称
|
材料
|
|
1
|
上阀座
|
1Cr18Ni9Ti
|
|
2
|
下阀座
|
1Cr18Ni9Ti
|
|
3
|
调节盘
|
2Cr13
|
|
4
|
弹簧座
|
45
|
|
5
|
波纹管
|
1Cr18Ni9Ti
|
|
6
|
执行机构外腔
|
Q235
|
|
7
|
推杆
|
2Cr13
|
|
8
|
阀杆
|
1Cr18Ni9Ti
|
|
9
|
阀芯
|
1Cr18Ni9Ti
|
|
10
|
阀体
|
ZG230-450
|
|
主要技术参数和性能指标(表一)
|
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量
系数Kv
|
ZZCP/ZZVP
|
5
|
8
|
12.5
|
20
|
32
|
50
|
80
|
125
|
|
ZZCN
|
|
|
|
|
53
|
83
|
|
|
|
额定行程(mm)
|
|
|
|
|
|
|
公称压力PN(MPa)
|
0.10 1.0
|
|
差压调节范围(KPa)
一般设计范围
|
0.5～5.5 5～10 9～14 13～19 18～24
22～28 26～33 31～38 36～44 42～51
49～58 56～66 64～78 76～90 88～100
|
|
介质温度(℃)
|
≤80
|
|
调节精度(％)
|
≤10
|
|
允许泄漏量
(l/h)
|
ZZCP/ZZVP
|
硬密封10-4×阀额定容量(Ⅳ级) (GB/T4213-92) 软密封：Ⅵ级
|
|
ZZCN
|
5×10-4×阀额定容量(Ⅱ级) (GB/T4213-92)
|
注：1、ZZCP/ZZVP公称压力为1.0MPa，ZZCN为1.6MPa
2、ZZCN差压调节范围为36～44，42～51，49～58，56～66，64～78，76～90，88～100KPa．
|
差(微)压阀调节范围的确定
差(微)压调节范围的分段，见表一。控制范围(控制点)应选取在中间期附近。
整机作用方式的确定
差(微)压调节调有B型K型两种。B型阀阀芯初始位置常开，差(微)压增大时阀开度减少甚至闭合K型阀阀芯初始位置常闭，差(微)压增大时阀开度增大．
应用举例
A、氢冷发电机组密封油系统
B、风机加热系统循环风量控制
C、两种气体流量的配比控制
D、泵旁路调节

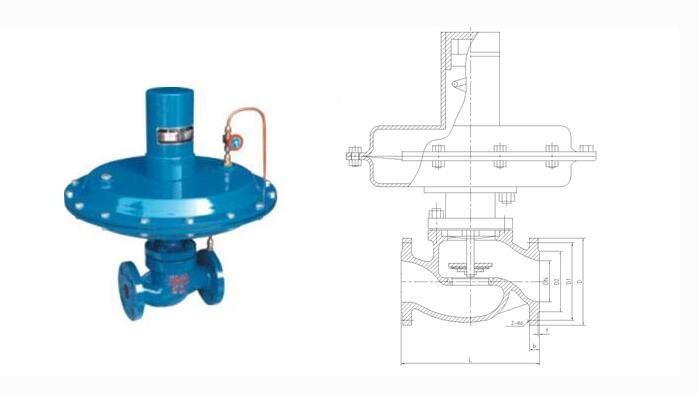

ZZVP-16K自力式微压调节阀:
|
|
外形尺寸及重量
|
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
308
|
394
|
308
|
394
|
308
|
394
|
394
|
394
|
|
H
|
ZZCP/ZZVP
|
376
|
465
|
365
|
445
|
445
|
490
|
490
|
510
|
|
ZZCN
|
|
|
|
|
536
|
536
|
|
|
|
L
|
ZZCP/ZZVP
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
ZZVN
|
|
|
|
|
222
|
222
|
|
|
|
重量G(Kg)
|
12
|
18
|
25
|
32
|
45
|
58
|
68
|
76
|
|
导压管螺纹接头
|
M16×1.5
|
通径大于100时须定制
