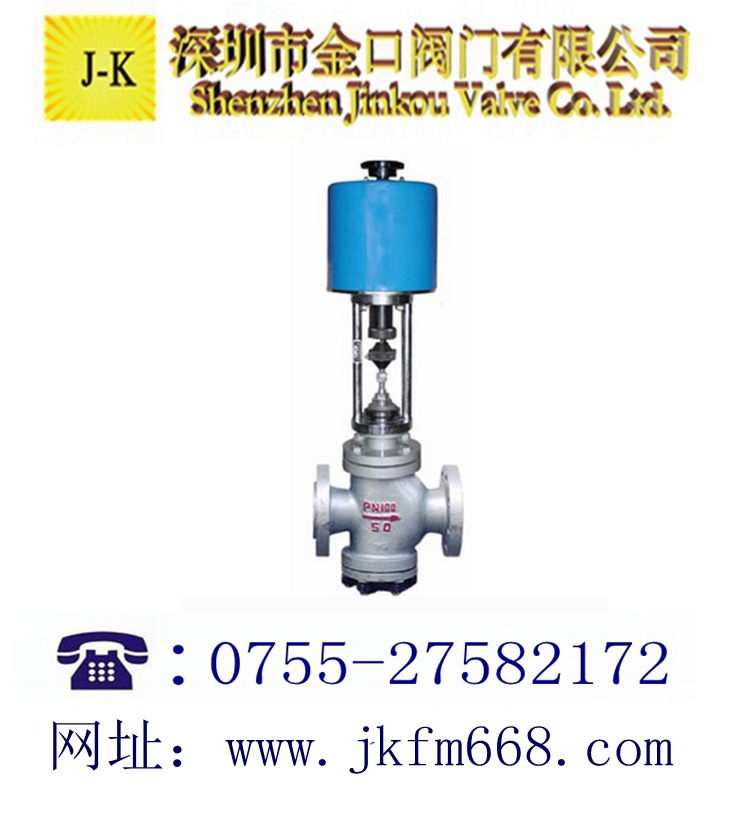

ZAZN型电动双座调节阀
ZAZN型电动双座调节阀，接受来自调节仪表的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
ZAZN型电动双座调节阀描述
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-250℃～450℃，接受信号为0～10mA.DC或4～20mA.DC。电动双座调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的特殊场合，流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样品种规格可供选择。
ZAZN型电动双座调节阀特点
阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30％。
可调节范围大，固有可调比为50，流量特性有直线和等百分比。
电动双座调节阀不平衡力小，阀稳定性好，使用压差大。
调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
伺服放大器采用深度动态负反馈，可提高自动调节精度。
电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
ZAZN型电动双座调节阀材质
阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀杆：1Cr18Ni9Ti、司钛莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti石棉缠绕垫片
波纹管：1Cr18Ni9Ti
ZAZN型电动双座调节阀尺寸
|
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流
量系数
Kv
|
直线
|
12.1
|
10.4
|
30.3
|
48.3
|
75.9
|
121
|
193.6
|
302.5
|
484
|
759
|
|
等百
分比
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
|
公称压力(MPa)
|
1.01.64.06.4
|
|
固有流量特性
|
直线、等百分比
|
|
固有可调比
|
50
|
|
允许泄漏量
|
硬密封：II、IV级软密封：VI级
|
|
工作温度t(℃)
|
-250～-60-20～200-40～250-40～450-60～450
|
|
信号范围(mA.DC)
|
0～104～20
|
|
作用方式
|
电关式电开式
|
|
使用环境温度(℃)
|
电动调节阀：-20～70伺服放大器：0～50
|
|
使用环境湿度
|
电动调节阀：≤95％伺服放大器：≤85％
|
|
电源电压
|
220V . AC 50HZ380V . AC 50HZ
|
