精小型电动套筒调节阀

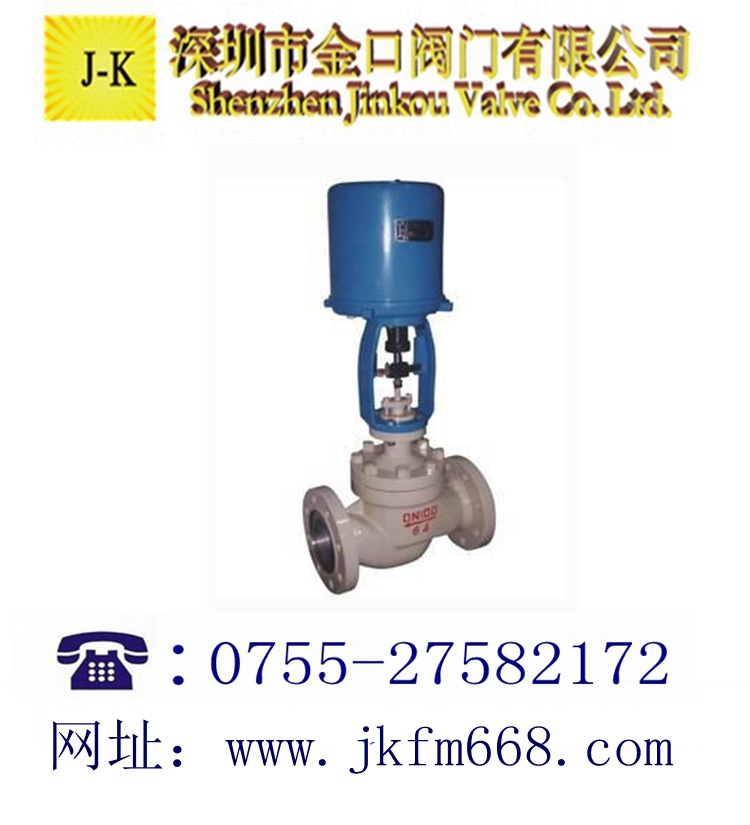

精小型电动套筒调节阀
产品型号:ZDLM
连接方式:法兰
结构形式:散热型
驱动方式:电动
产品口径:DN50-DN600
公称压力:1.6Mpa-6.46Mpa
阀体材质:铸钢、不锈钢等
联系电话:0755-27582172
联系传真:0755-29559535
邮件地址:yuexiangfan@163.com
联系我们:范先生,陈小姐
联系手机:13691750468,13714992349
联系 Q Q:1634069416,3355237167
公司名称:深圳市金口阀门有限公司
公司网址:www.jkfm668.com
服务承诺:专业制造、专业服务, 金口为您创造更多价值!不断提升服务质量,精益求精,“真诚的服务”是金口永恒的主题。 严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大新老客户提供优质产品,至善至美服务.

产品说明   服务承诺   订货流程

     ZDLM精小型电动套筒调节阀(带散热片)接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
     本系列产品公称通径由20300mm,公称压力有1.64.06.4MPa,接受信号为010mA.DC420mA.DC,使用温度范围由-40450℃。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合;电动套筒调节阀适用于压差较大且泄漏量较大的场合。

【结构特点】
阀体、阀盖:HT200ZG230—450ZG1Cr18Ni9Ti
阀   芯:1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套:2Cr13
垫   片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片




加工定制:是  型号:供应ZDLM-16C DN150电动套筒调节阀
材质:碳钢 连接形式:焊接 公称通径:20-3000mm
适用介质:水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 压力环境:常压 工作温度:常温
流动方向:单向 驱动方式:电子 零部件及配件:执行器
形态:旋塞式 类型(通道位置):二通式 标准:国标
密封形式:软密封型

压力有16/25/40/64,材质有WCB/304/316



产品简介:

       ZDLM电动套筒调节阀采用套筒导向,压力平衡型双密封面、单密封面结构,是一种力平衡的调节阀,阀体结构紧凑,流体通道呈现S流线型。优点为压降损失小流通量大,可调范围广,流量特性精度高。调节阀配用接收ON-OFF4-20mADC1-5V的直流信号进行比例动作的小型、坚固、高精度的执行机构,更适用于要求动态稳定性好,噪音低,空化/闪蒸等,高低温,高压差流体控制条件下使用。

标准技术参数:


【阀体】
      式:直通铸造球形阀
寸:DN20-200
额定压力:PN16PN40PN63PN100
连接形式:法兰(标准型)螺纹、焊接(须用户指定)
法兰标准:钢制法兰按GB9113-200JB/T-94
密封面形式:PN16为凸面
                  PN40PN63PN100为凹凸面
      料:ZG230 ~ 450
               ZG1Cr18Ni9Ti
               ZG1Cr18Ni12Mo2Ti
结构形式:标准型(-20℃ ~ +200℃
               低温型(-60℃ ~ -196℃
               散热型(-40℃ ~ +450℃
               波纹管密封型
压盖形式:压板式
      料:V型聚四氟乙烯填料,柔性石墨填料
      片:型式--齿型和平型
               材料--F4/改性F4,不锈钢+石墨

【阀内组件】

结构形式:压力平衡形式
      芯:柱塞型
               金属密封
               等百分比特性(%C
               线性特性(LC
               软密封(铜芯材料:增强聚四氟乙烯)

【执行机构】
      式:电动执行机构
               381LSA/XA-08 381LSA/XA-20
               381LSB/XB-30 381LSA/XA-50
              381LSC-65 381LSC-99 381LSC-160
用:正作用,反作用
控制动作:比例控制或ON-OFF控制
输入信号:4 ~ 20mADC1-5VDC须选择输入信号时调节阀的位
               置(保护、全开、全关)
      源:AC220V50Hz
输出信号:4 ~ 20mADC(负载电阻500Ω以下)
      耗:A/50VAB/150VAC/220VA
保护等级:IP55
出线连接:普通SG1/2,防爆XG3/4
环境温度:无空间加热器-10℃ ~ +60℃
               有空间加热器-35℃ ~ +60℃
               防爆X-10℃ ~ +40℃
环境湿度:普通S95%以下,防爆V45-85%
隔爆等级:ExdllBT4
过载保护:AB型任选,C型必配
手动装置:带手柄
