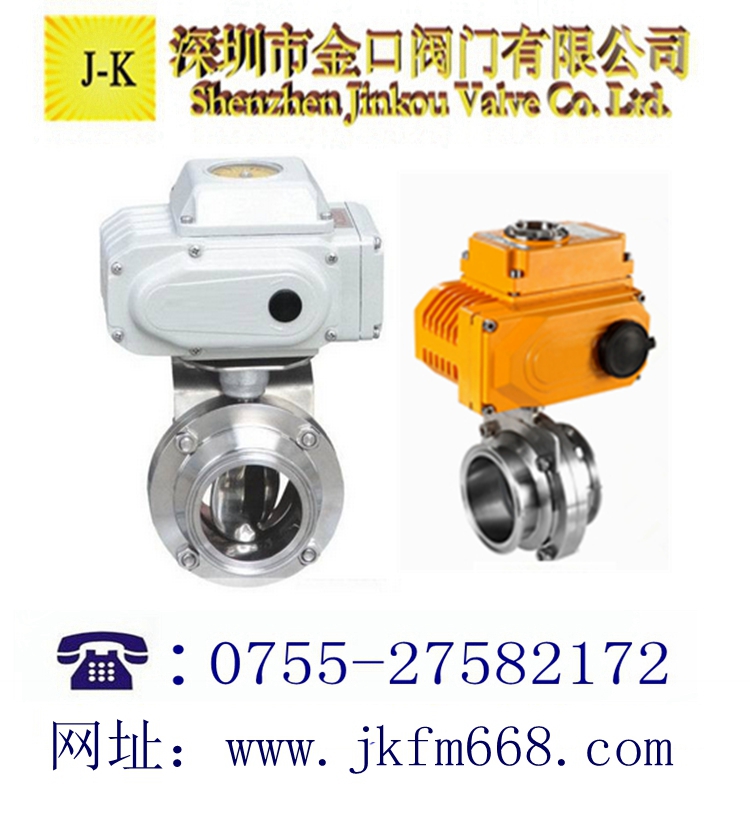

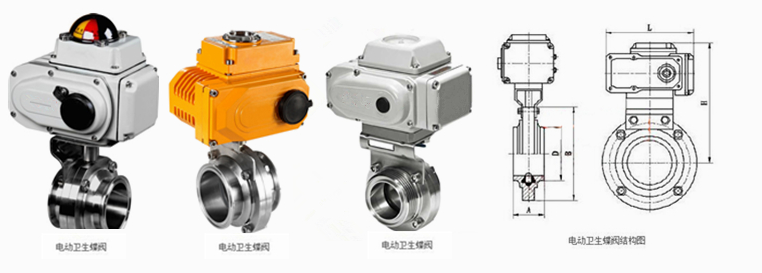

卫生级电动蝶阀

 一、卫生级电动蝶阀用途及特点:

D981F卫生级电动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。卫生级电动蝶阀属于快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。卫生级电动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。卫生级电动蝶阀具有结构紧凑、装拆方便等优点。 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、可以任何位置安装，维修方便。 4、密封材料耐老化、耐腐蚀，使用寿命长等特点。

 二、卫生级电动蝶阀采用标准:

设计标准：GB/T2238-1989 法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78 结构长度:GB/T12221-1989 压力试验:GB/T13927-1992;JB/T9092-1999

 三、卫生级电动蝶阀执行机构:

1. 功能强劲:智能型、调节型、开关式。 2.体积小巧：体积仅相当于同类产品的35%左右。 3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。 4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。 5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。也可选用3810系列或NA系列电子式角行程执行机.亦可选用PSQ系列或DYR系

 四、技术参数和性能：

SDV系列电动执行器技术参数		D981X电动卫生级蝶阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	19～108mm
输出力矩	50N·M～2000N·M	公称压力	PN1.0MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	304、316、316L不锈钢
动作范围	0～90°±5°	阀体材质	304、316、316L不锈钢
动作时间	15秒/30秒/60秒	阀板材质	304、316、316L不锈钢
环境温度	-30°～60°	阀座密封	硅橡胶，氟橡胶
手动操作	附带手柄操作	连接形式	快装式、卡箍式、外螺纹、焊接式等
限   位	电气、机械二重限位	温度	硅橡胶-70~+150℃、氟橡胶-23~+150℃
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	食品、药品、酒精、饮料等
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特点	表面光洁、无二次污染、寿命长

五、主要零卫生级电动蝶阀件的材料:

零件名称	材料
阀体	304、316、316L
蝶板	304、316、316L
密封圈	硅橡胶、氟橡胶、聚四氟
阀杆	304、316、316L
填料	硅橡胶、氟橡胶、聚四氟

 六、卫生级电动蝶阀 密封材料选用和适用温度:

材料品种	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	PTFE	SI	VITON	NR	PA
型号代号	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	232℃	250℃	204℃	85℃	93℃
耐最低温度	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	-30~+150℃	-70~+150℃	-23~+60℃	-20~+85℃	-30~+93℃
