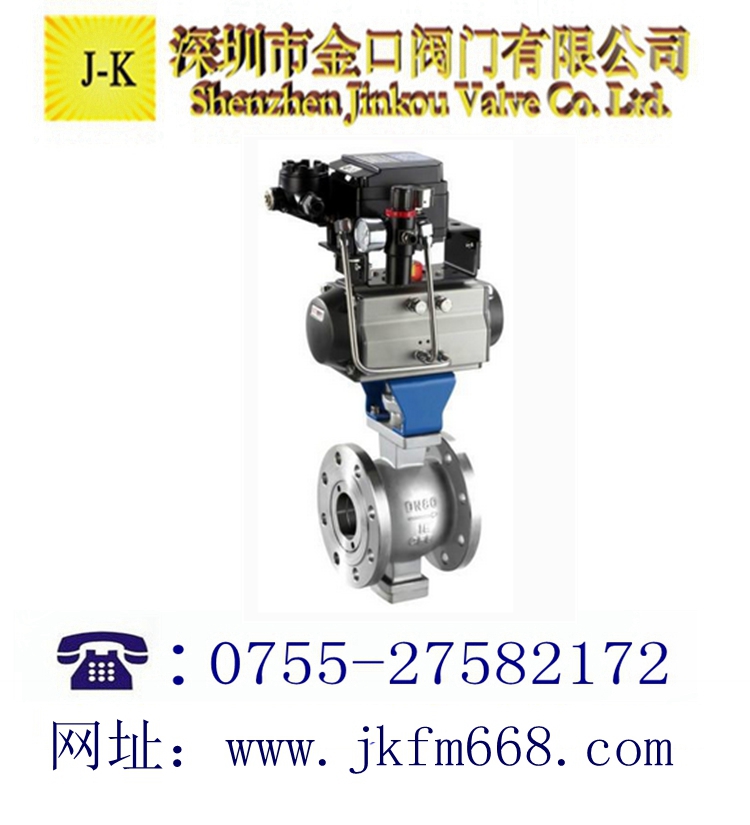

气动V型球阀的概述：
法兰式气动V型球阀是一种球芯通道设计成V型状开口的阀门，具有精确的流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节。阀座与球面之间无间隙摩擦，具有优良的剪切力和自洁能力，尤其适用于带有纤维或带有微小颗粒的流体介质。气动V型球阀|气动切断阀具有耐压高、耐高温、剪切力强等特点。采用固定球，减少了高压变形的缺陷。球阀表面经过硬化喷涂，并进行配对研磨。阀杆密封采用预压式石墨盘根，减少了泄漏可能。工作原理是通过执行器90度旋转带动球体旋转，以达到介质的流通与阻断。

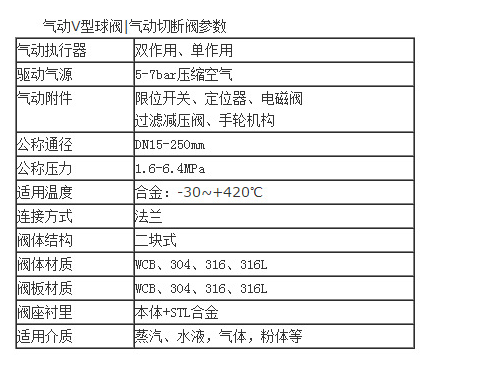

标准技术参数:
法兰式气动V型球阀阀 体
公称通径：DN25-DN500
阀体材质：WCB、304、316、316L
连接方式：对夹式DN25-DN200
法兰式：DN200-DN500
压力等级：PN1.6－4.0MPa
结构形式：固定球芯
法兰式气动V型球阀阀内组件：
阀座密封：PTFE、合金钢（表面堆焊硬质合金、镀铬、氮化钨）
阀芯材质：304、316、316L表面硬化处理：氮化钨、镀铬
阀杆材质：17-7PH
适用介质：水、油、固体颗粒及带纤维介质
法兰式气动V型球阀性能：
可调范围：100:1
额定Kv值：参照表格
泄露等级：金属密封：小于0.001%
软密封：小于0.00001%
回 差：小于全行程1%（带定位器）
小于全行程3-5%（不带定位器）
基本误差：小于全行程+－1%（带定位器）
小于全行程+－5%（不带定位器）
气动V型球阀执行机构:
采用新型系列GT型、AT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
◇齿轮式双活塞，输出力矩大，体积小。
◇气缸选用铝金材料，重量轻、外形美观。
◇可在顶部、底部安装手动操作机构。
◇齿条式连接可调节开启角度、额定流量。
◇执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
◇IS05211标准连接为产品的安装更换提供了方便。
◇两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
法兰式气动V型球阀设计制造标准:
设计制造：GB/T12237/1989、ASME B16.34 、API608

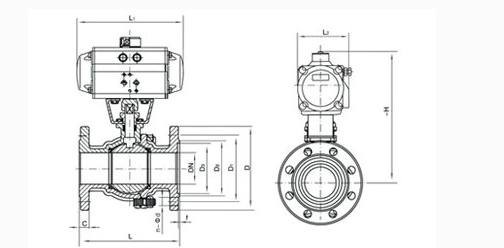

结构长度：GB/T12221、ASME B16.10
连接尺寸：GB 9113.1、ASME B16.5
检验试验：GB/T13927-1992、API 598,API6D
法兰式气动V型球阀气动执行器
双作用： 通气开、通气关，气源故障保持当前位置
单作用气开式： 通气开、断气关，气源故障关闭
单作用气关式： 通气关、断气开，气源故障打开
可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
