电动V型球阀

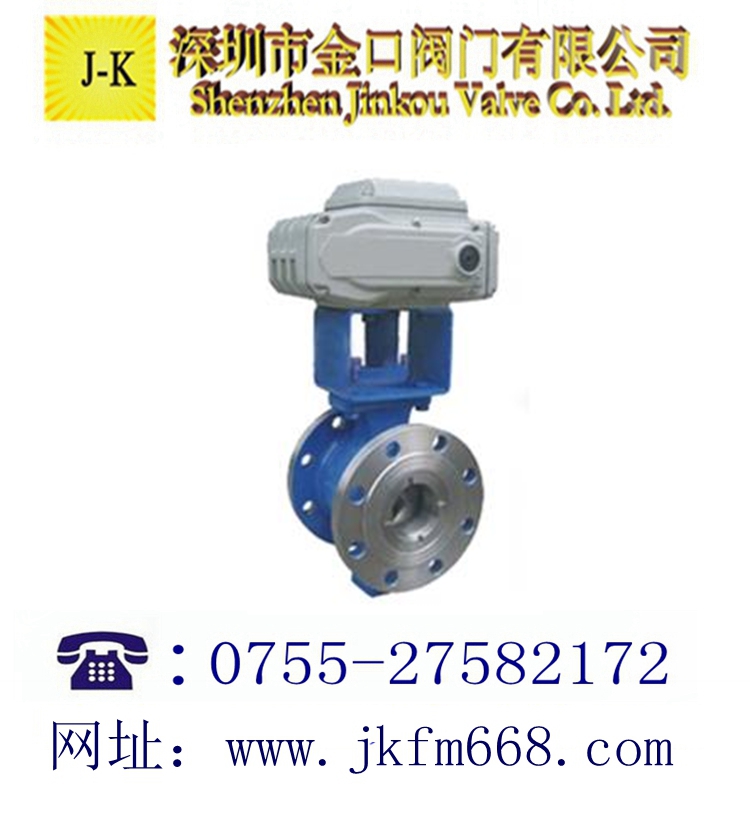

电动V型球阀
产品型号:VQ947F
连接方式:法兰
结构形式:直流通道
驱动方式:电动
产品口径:DN15-DN800
公称压力:1.6Mpa-6.46Mpa
阀体材质:铸钢、不锈钢等
联系电话:0755-27582172
联系传真:0755-29559535
邮件地址:yuexiangfan@163.com
联系我们:范先生,陈小姐
联系手机:13691750468,13714992349
联系 Q Q:1634069416,3355237167
公司名称:深圳市金口阀门有限公司
公司网址:www.jkfm668.com
服务承诺:专业制造、专业服务, 金口为您创造更多价值!不断提升服务质量,精益求精,“真诚的服务”是金口永恒的主题。 严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大新老客户提供优质产品,至善至美服务.

产品说明   服务承诺   订货流程

■产品概述
      VQ947F电动V型球阀是一种芯阀座采用金属对金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNICPSQHQDHL等型号电子式电动执行机构或GTXAL等气动活塞式执行机构。

■产品特点
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力突变的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

■技术参数

公称通径DN(mm)

25400

公称压力PN(MPa)

1.66.4

公称压力Ps(MPa)

强度试验

2.49.6

密封试验

1.767.0

材料\\代号

C

P

R

主要
零件

阀体

WCB

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

球杆

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

聚四氟乙烯、不锈钢、硬质合金

填料

聚四氟乙烯、柔性石墨

适用
工况

适用介质

,蒸汽,油品

硝酸类

醋酸类

适用温度

-28400

-28500

执行器



CH3410RUNICPSQHQDHL等系列电子式电动执行机构

连接形式

对夹式、法兰式,法兰按JB79-59标准



■产品性能

基本误差

回差

死区

输入信号

输出信号

全行程的
≤±2%

全行程的
≤±2%

全行程的
≤0.8%

420mADC

420mADC
