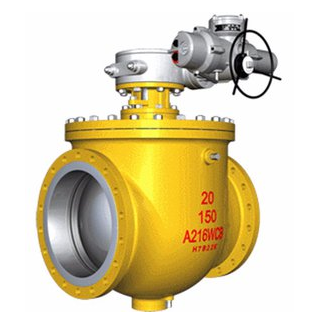

SZQ947N上装式电动球阀
上装式电动球阀结构特点：
1.上装式结构。对装在管路上的阀门可直接在管路上检查与维修，减少停车时间提高效益。
2.使用寿命长。中法兰选用抗张、抗压的金属垫片增强抗温，耐腐蚀性能有效延长使用寿命。
3.防止误操作。开关带锁定装置有效防止误操作，确保阀门处于正确位置。
上装式固定球阀产品特点
整体式阀体设计,上装式枢轴固定支持,法兰结构
整体式枢轴固定球杆设计
双阻塞泄放功能
高强度整体式球杆结构,确保了球体的精确定位
枢轴采用防吹出保护结构
2组O型密封圈,加上阀杆上的防火填料结构,有效地防止泄露
防腐蚀,低摩擦系数的轴承
因可镍波纹弹簧使尼龙密封的金属阀座向球移动,具有进口和出口双向密封功能
性能优越的标准尼龙和PEEK阀座,确保了低压状态下的有效密封
密封剂住入器设计,在紧急状态下可住入密封胶,对阀杆或阀座进行密封
采用独特的阀座可缩回技术,在线可更换球杆,阀杆密封圈金属阀座及波纹弹簧
扭矩减少到最小,便于阀门操作
球杆与阀体有效接触的,性能优越的防静电接地设备
预置驱动装置平台及螺孔,随时可装配驱动装置

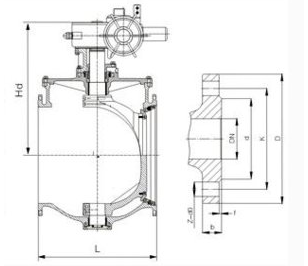

上装式电动球阀结构图：
上装式电动球阀主要外型及连接尺寸表：
|
Size
|
G
|
L
|
H1
|
H2
|
W
|
Weight
|
|
in
|
mm
|
mm
|
mm
|
mm
|
mm
|
kg
|
|
2
|
51
|
292
|
170
|
76
|
285
|
46
|
|
3
|
76
|
356
|
21
|
95
|
285
|
83
|
|
4
|
102
|
432
|
250
|
115
|
400
|
156
|
|
6
|
152
|
559
|
265
|
140
|
*400
|
256
|
|
8
|
203
|
660
|
355
|
172
|
*400
|
453
|
|
10
|
254
|
787
|
385
|
203
|
*600
|
622
|
|
12
|
305
|
838
|
400
|
242
|
*600
|
747
|
|
14
|
337
|
889
|
450
|
267
|
*600
|
959
|
|
16
|
387
|
991
|
510
|
299
|
*600
|
1220
|
|
18
|
438
|
1092
|
565
|
318
|
*600
|
1640
|
|
20
|
489
|
1194
|
620
|
349
|
*600
|
2118
|
|
24
|
591
|
1397
|
680
|
407
|
*700
|
2950
|
Class300
|
Size
|
G
|
L
|
H1
|
H2
|
W
|
Weight
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
kg
|
|
2
|
51
|
292
|
170
|
83
|
285
|
49
|
|
3
|
76
|
356
|
21
|
105
|
285
|
87
|
|
4
|
102
|
432
|
250
|
127
|
400
|
164
|
|
6
|
152
|
559
|
265
|
159
|
*400
|
272
|
|
8
|
203
|
660
|
355
|
191
|
*500
|
479
|
|
10
|
254
|
787
|
385
|
777
|
*600
|
657
|
|
12
|
305
|
838
|
400
|
261
|
*600
|
783
|
|
14
|
337
|
889
|
450
|
292
|
*600
|
1007
|
|
16
|
387
|
991
|
510
|
324
|
*600
|
1281
|
|
18
|
438
|
1092
|
565
|
256
|
*700
|
1722
|
|
20
|
489
|
1194
|
620
|
388
|
*700
|
9994
|
|
24
|
591
|
1397
|
680
|
457
|
*760
|
3100
|
