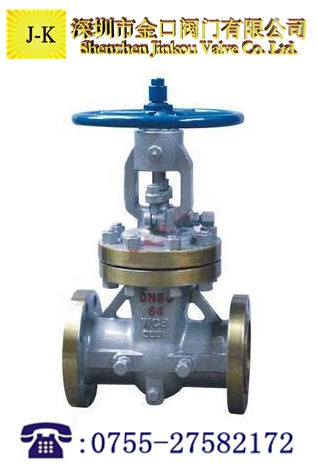

油密封差压闸阀

一、油密封差压闸阀简介：

油密封差压闸阀又叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。

二、油密封差压闸阀标准

通用阀门  法兰和对焊连接钢制闸阀 GB12234
法兰连接金属阀门的结构长度 GB12221
整体铸钢管法兰 JB/T79.1~97.4
天然气地面设施抗硫化物应力开裂金属材料要求 SY/T0599
钢制阀门一般要求 GB/T12224
通用阀门 供货要求 GB/T12252
阀门的检验与试验 JB/T9092

通用阀门  标志 GB/T12220

三、油密封差压闸阀尺寸：

公称压力 PN（MPa）	尺寸
	DN	50	65	80	100	125	150	200	250	300	350
1.6	L	250	265	280	300	325	350	400	450	500	550
	H	425	445	540	620	740	820	1050	1245	1475	1755
	Kg	28	34	45	64	75	106	151	211	302	377
2.5	L	250	265	280	300	325	350	400	450	500	550
	H	425	445	540	620	740	810	1080	1282	1500	1820
	D0	240	240	280	320	360	400	450	500	500	560
	Kg	34	38	51	74	98	117	196	226	354	490
4.0	L	250	280	310	350	400	450	550	650	750
	H	435	445	550	670	775	895	1100	1332	1530
	D0	280	280	320	360	400	400	450	500	560
	Kg	38	45	66	89	117	147	242	340	453
6.4	L	250	280	310	350	400	450	550	650	750
	H	438	475	555	670	772	895	1137	1332	1530
	D0	280	280	320	360	400	450	560	560	600
	Kg	45	53	77	112	158	223	317	377	410
10.0	L	250	280	310	350		450	550	650	750
	H	510	540	600	690		985	1085	1215	1365
	D0	280	280	320	360		450	560	600	650
	Kg	54	64	93	135		268	381	452	493
16.0	L	300	340	390	450		600	750	850	950
	H	467	660	680	785		985	1190	1395	1595
	D0	320	360	360	450		500	560	600	650
	Kg	72	85	121	176		350	490	580	635

四、油密封差压闸阀维修保养
 1、阀门应存干燥通风的室内，通路两端须密封。
 2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。
 3、安装后，应定期进行检查，主要检查项目:
 (1)密封面磨损情况。
 (2)阀杆和阀杆螺母的梯形螺纹磨损情况。
 (3)填料是否过时失效，如有损坏应及时更换。
 (4)阀门检修装配后，应进行密封性能试验。

五、售后服务
感谢您选购本公司阀门产品，本公司产品质量保证，价格合理，货到快捷，售后到位。本产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年
