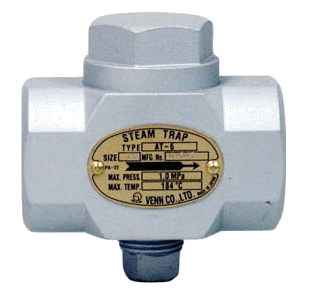

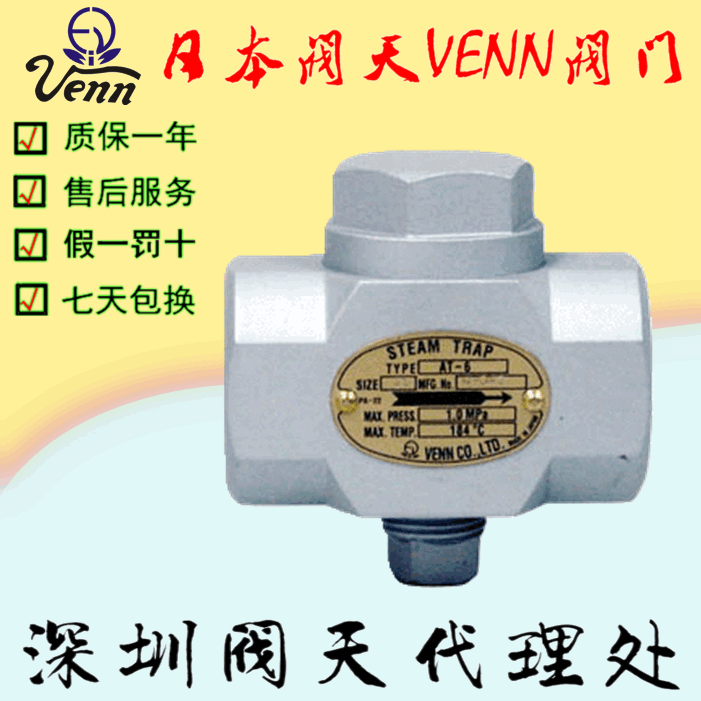

AT-6恒温式疏水阀
|
种 类
|
丝牙形
|
法兰形
|
|
型 式
|
AT-6
|
AT-6F
|
|
形 式
|
恒温式
|
|
口 径
|
15.20.25
|
|
适用流体
|
蒸汽
|
|
适用压力
|
1.0Mpa以下
|
|
流体温度
|
184℃以下
|
|
背压许容器
|
入口侧压力为50%(最小差压0.03Mpa)
|
|
耐压性
|
蒸汽压：1.5Mpa、水压：0.5Mpa
|
|
材 质
|
本体：钢制(SS)丝牙钢制(SUS)、阀体、阀座：SUS不锈钢 温差电偶：SUS316L
|
|
接 口
|
JIS Rc 丝牙
|
本体SS：JIS 10K 法兰
本体：SUS 10K 法兰
|
|
质 量(kg)
|
15A：1.4，20A：1.3,25A：1.2
|
15A：2.7，20A：3.0,25A：3.9
|
|
压力差(Mpa)
|
0.03
|
0.05
|
0.1
|
0.2
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
0.8
|
0.9
|
1.0
|
|
水
|
450
|
630
|
940
|
1330
|
1680
|
1960
|
2200
|
2380
|
2590
|
2730
|
2900
|
3010
|
|
饱和蒸汽温度-20℃温水
|
420
|
560
|
800
|
1190
|
1470
|
1680
|
1890
|
2060
|
2200
|
2310
|
2410
|
2480
|
|
■安装注意事项
|
|
1.安装方向，请把主体侧面铭牌上铭记的箭头所指方向和凝结水流向保持一致。
2.如果疏水阀能够感受到热管理机器等设施的放出热量时，请用裸管隔开1米以上。
3.请不要为疏水阀保温。
4.请避免在疏水阀入口侧安装如电磁阀那样紧急开关功能。
5.在动作确认、运行停止时，排出残留空气，凝结水时，可以在疏水阀下部Rc1/2插头部分安装测试阀、加以利用。
6.在寒冷的地区，担心发生冻结时，请在配管时注意不要让凝结水滞留。
7.万一、疏水阀的温差电偶破损时，阀门关闭。
|
VENN 疏水阀选型目录
日本VENN 疏水阀技术特点：
VENN 恒温式疏水阀，如VENN AT-6，VENN AT-6F型等：可在饱和蒸汽温度下降10℃的情况下将水排出，不会造成蒸汽排出时阀振动的情况，从而达到节能要求。由于热电偶的波纹管材料采用SUS316L制成，具有高度的耐腐蚀性和耐久性的性能。可水平、垂直、横向安装。还有用于寒冷地区的不冻结阀。
VENN 吊桶式疏水阀，如VENN AK-5，VENN AK-1H，VENN AK-2H型等：切实分离气体和水份，使由蒸汽夹杂而产生的损失为零。整体结构都安装了上盖，保养管理便利。内藏过滤器，配管空间和设备费用更合理。
VENN 浮球式疏水阀，如VENN AF11H，VENN AF11HF型等：采用热偶式空气排放阀，缩短预热时间，防止空气障碍。不论冷凝水的产生量多少，起动动作稳定。无蒸汽泄漏，大排量，节能型，最适用于热管机器和大量产生冷凝水的设备机械。
日本阀天VENN主要产品有┃减压阀┃安全阀┃电磁阀┃疏水阀┃温控阀┃排气阀┃等 ，请认准桃太郎商标,谨防假昌！ VENN过滤器产品特点-- 1.Y型过滤器采用不锈钢材质，双层网结构，更坚固耐用。过滤网的单位面积孔网目有多种规格，客户可根据不同流体的进行选择。 2. T型过滤阀有效减少压力损失，缩短安装空间。有内视点、现场可视指示器、远距离压差信号器、带磁石过滤网等附件。过滤网采用不锈钢材质，双层网结构，更坚固耐用。过滤网的单位面积孔网目有多种规格，客户可根据不同流体的进行选择。 3. U型过滤阀的过滤网可在阀体的上方直接拆卸，易于清洗，阀体的滤桶结构可以使流体中的异物沉积在阀体的底部，过滤效果极好。过滤网采用不锈钢材质，双层网结构，更坚固耐用。过滤网的单位面积孔网目有多种规格，客户可根据不同流体的进行选择。 VENN过滤器产品型号-- 「各种蒸气、液体、气体过滤器KY-4、KY-6、KY-3、KY-8、KU-1」「水、温水过滤器KY-6C、KU-1C」「油用KU-2、KU-2G、KW-1」 VENN阀天品牌介简-- 日本VENN阀天是生产自动阀的专门企业,高品质、长寿命的产品,创业以来,始终以追求“创造具有价值的产品”作为公司的发展目标。我们的产品是建立在坚实的企业活动和大胆设想的基础上，以及对品质和可靠性执着追求的信念。
