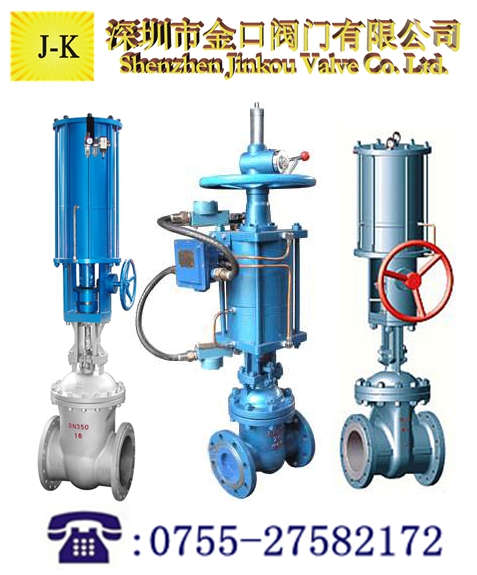

法兰气动闸阀

一、法兰气动闸阀描述：

本阀可以配用电的或气的回讯器，用以发送阀门开关状态信息。因此，使用本阀可以实现远距离控制，集中控制和自动控制。

      △耐腐防蚀的气缸      本阀的气缸选用于无缝钢管制造，内表面镀以耐腐性硬铬，并经抛光处理，具有磨擦力小、不易锈蚀、高硬度、寿命长等优点。

      △气缸中的密封圈采用丁晴橡胶○形密封圈，密封性能可靠，维修时更换方便。



二、法兰气动闸阀参数：

  1、 本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
      2、上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
      3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置；反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。
     4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。      手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。

三、法兰气动闸阀压力详情：

型号	公称压力  PN(MPa)	气缸密封试验压力 PN(MPa)	气缸工作压力 PN(MPa)
Z6S41T-10 Z6S41H-25 Z6S41H-40 Z6S41H-64	0.6	0.6	0.4～0.6

四、法兰气动闸阀耗气量
[净化压缩空气压力：0.4MPa(表)]      闸阀的气缸单程耗气量(以压缩空气体积计算)

气缸直径D(mm)	50	80	100	150	200	250	300	350	400
耗气量(m)	0.0023	0.0029	0.0033	0.0084	0.0169	0.0198	0.0320	0.0636	0.0707

五、法兰气动闸阀尺寸：

DN	D		D1		D2		b		f		L		H		Ds		D0		Z-d		气源接头		重量Kg
50		160		125		100		16		3		250		865		160		250		4-18		M12×1.25		42
80		195		160		135		20		3		280		1100		160		300		8-18				54
100		215		180		155		20		3		300		1200		160		350		8-18				100
150		280		240		210		24		3		350		1380		219		400		8-23				135
200		335		295		265		26		3		400		1580		273		400		12-23				270
250		405		355		320		30		3		450		1710		273		400		12-25		M20×1.5		350
300		460		410		375		30		4		500		1880		325		500		12-25				480
350		520		470		435		34		4		550		2180		426		500		16-25				570
400		580		525		485		36		4		600		2325		459		550		16-30				900
450		640		585		545		40		4		650		2570		500		550		20-30				1560
500		705		650		608		44		4		700		2800		600		600		20-34		M24×1.5		1820
600		840		770		718		48		5		800		3010		600		600		20-41		M27×1.5		2850

六、售后服务
感谢您选购本公司阀门产品，本公司产品质量保证，价格合理，货到快捷，售后到位。本产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年
