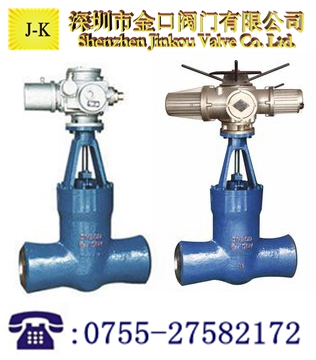

高压电动焊接闸阀

一、高压电动焊接闸阀主要特点及用途
1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠、操作轻便灵活
4、驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

二、高压电动焊接闸阀概述：

1、设计制造按JB/T3595等标准，可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。
3、闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、
抗擦伤性能好。
4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

三、高压电动焊接闸阀执入标准：

制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；

结构长度按E101的规定或按用户提供尺寸

焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

四、高压电动焊接闸阀参数：

性能规范Property and specifiecation
产品型号 Product type公称压力PN(MPa)Nominal pressure		试验压力(MPa)Test pressure		工作压力(MPa)Working pressure	工作温度(℃)Working temperature	适用介质Appicable medium
		强度试验Sheel test	密封试验/上密封实验Seal test
Z960Y-250	25	37.5	27.5	-	≤425	水、蒸汽、Water,steam
Z960Y-320	32	48.0	36.0	-	≤425
Z960Y-P54100	-	30.0	22.0	P5410	≤540	蒸汽 Steam
Z960Y-P54170	-	48.0	36.0	P5417	≤540
主要零件材料Matecrial for main parts
零件名称Part name		材料牌号Material designation
阀体Body		WCB		WC6		WC9
阀板Disc		WCB		WC6		WC9
阀盖Bonnet		25		12Cr1Mo1VA
阀杆Stem		1Cr17Ni2		20Cr1Mo1VA
阀座Seat		25		12Cr1Mo1VA
密封环Sealing ring		S软钢(增强柔性石墨)S soft steel (flexible graphite)		S软钢S soft steel		F软钢F Soft steel
填料Packing		增强柔性石墨Fexible graphite
支架Yoke		WCB		WCB或WC6
阀杆螺母Stem nut		45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring		1Cr13		20Cr1MoVA

主要尺寸及重量

公称通径DNNominal diameter	主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions					电动装置Electric dewice	重量(kg)Weight
	d	L	H	L1	L2
Z960Y-250
100	84	406	1164	437	277	DZW45	234
125	100	483	1402	437	277	DZW60	343
175	158	711	1650	554	309	DZW180	638
225	200	864	1650	554	309	DZW180	654
300	280	1067	2106	764	398	DZW350	1973
Z960Y-320
100	96	533	1236	437	277	DZW60	291
125	118	610	1302	437	277	DZW60	315
150	148	762	1403	526	283	DZW90	672
175	148	762	1650	554	309	DZW180	684
225	222	1041	1650	554	309	DZW180	696
Z960Y-P54100V
175	148	762	1650	554	309	DZW180	683
225	222	1041	1650	554	309	DZW180	704
250	222	1041	1795	554	309	DZW180	1214
300	294	1245	2080	554	309	DZW250	2125
Z960Y-P54170V
125	98	630	1230	437	277	DZW60	312
225	186	1060	1680	554	309	DZW180	1401
300	278	1397	2265	764		DZW500	2834
325	310	1448	2265	690	398	DZW500	2632
350	338	1550	2536	715		DZWC-4	5591
