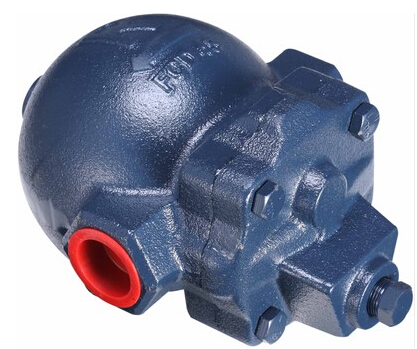

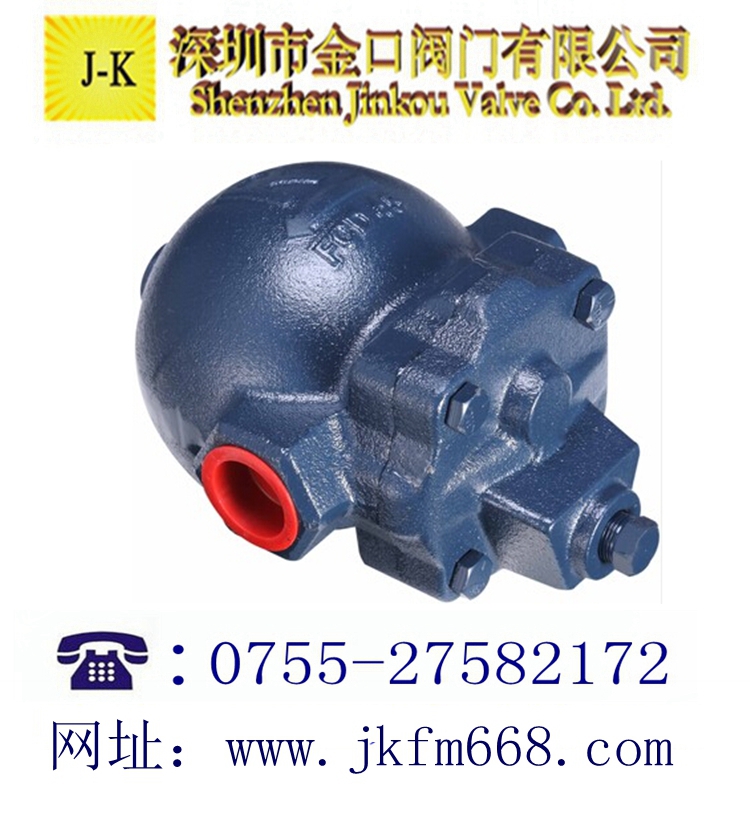

台湾DSC浮球式疏水阀F22
台湾DSC F22浮球式疏水阀的特点：
1 浮球式蒸汽疏水阀由温差式排气阀及浮球连桿、阀座组成。
2不可使用於过热蒸汽。
3 进口前端应加装过滤器保护。
4 顶盖可加装手动排放阀，请於订单上註明（MV）。
5 顶盖上有检查孔，可加装检查凡尔，开啟后立知疏水阀正常与否。
6 本体可在现场配管时依需要拆下四个螺丝，盖子不动本体迴转，可以左进右出、右进左出、上进下出、左进前出、右进前出、上进前出共六种选择，依箭头指示。
7 阀门採用不銹钢珠焊接，内部全不銹钢零件，耐磨抗蚀。
8 开机时可排大量不凝结气体。
9 抗背压能力强，适合回收系统使用。
10 连续排水噪音小。
11 体积大，不抗结冻。
尺寸规格:
|
型号
|
口径
|
A
|
B
|
C
|
D
|
E
|
最高操作壓力
|
重量
|
|
F22
|
15,20,25
|
146
|
61
|
61
|
100
|
84
|
20
|
4.5
|
【产品简述】
台湾DSC疏水器F22系列是利用浮力原理开关的。可以自动辨别汽、水，常用于需连续排水、流量较大、排出的水进行收集后再利用。其中杠杆浮球疏水器和倒吊桶式疏水器结构复杂、自由浮球式疏水器结构简单，不漏汽，一般用于管线疏水或设备疏水。
【产品安装】
（1）设置于上升部位的场合
一般情况下，疏水阀都是安装在低于冷凝水排出设备的位置。但是，如果想将疏水阀安装在高于冷凝水排出设备之处，则需在疏水阀的前方安装扬升接头，从而使冷凝水能够顺利地流入疏水阀。扬升接头（lift fitting）：也可称为“吸升接头”。当冷凝水排出部位较低时，可以通过它将冷凝水吸至高处并导向前方。
（2）出口侧回收管
用于回收疏水阀排出之冷凝水的配管管径应具备一定的余量，至少应能够防止蒸汽锤或压力损失带来的影响。此外，将回收管与多个集水管（返管）连接时，应制造一定的流入角度，以便于冷凝水的流动。
（3）出口侧配管被水淹没的场合
将冷凝水排至排水沟的场合下，若将排水管直接伸入水中易引发冷凝水飞溅的危险。如果必须要被水淹没的场合下，为了防止蒸汽停止时排水沟内的水逆流至疏水阀而出现故障，应在排水管中进行开孔、或安装真空调整阀。
（4）冷凝水收集装置的设置
在蒸汽输送管中设置疏水阀时，需要设计冷凝水收集装置。
在通气初期和流速较快的场合下，它能够有效地收集冷凝水，利于疏水阀更好地工作。如果没有设计冷凝水收集装置，容易出现冷凝水未被排出、垃圾·水垢堵塞入口等现象。
（5）不同压力的冷凝水管线的回收
对于压力条件各不相同的冷凝水管线，需对应每个不同的压力设计冷凝水回收管、或安装flash leg后进行回收。一旦低压的回收管内流入了高压的冷凝水，将会由于冷凝水的温度差而导致冷凝水再次蒸发，从而产生噪音·蒸汽锤等不利影响。

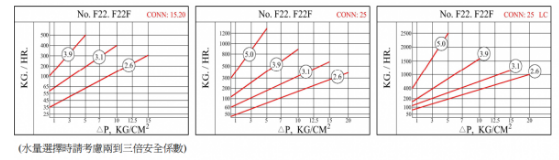

【产品排量图、结构及尺寸图】
No. F22 系列 尺寸单位 (MM). 最高操作压力 (KG/CM2) .重量 (KG)
|
|
型号
|
口径*
|
A
|
B
|
C
|
D
|
E
|
最高操作压力
|
重量
|
|
F22
|
15.20.25
|
146
|
61
|
61
|
100
|
84
|
20
|
4.5
|
*NPT、BSPT、SW 均可提供。
手动阀配件，订货时请注明MV。
No. F22 系列 尺寸单位 (MM). 最高操作压力 (KG/CM2) .重量 (KG)
|
|
型号
|
口径*
|
A
|
B
|
C
|
D
|
E
|
最高操作压力
|
重量
|
|
F22F
|
15.20
|
150
|
50
|
50
|
55
|
115
|
15
|
6
|
|
F22F
|
25
|
160
|
61
|
61
|
111
|
72
|
20
|
6.5
|
台湾DSC疏水阀型号如下：
台湾DSC不锈钢浮球式疏水阀：F71、F71F、F77、F77F、F78、F78F、FSS5、FSS5F
台湾DSC锻造合金倒桶式疏水阀：643、643F、644、644F、645、645F、646、646F、941、941F、951、951F、943、943F、945、945F、946、946F、1543、1543F、1545、1545F、2545、2545F
台湾DSC锻造合金热动力疏水阀：D90、D90F、S64、S64F
台湾DSC铸铁、铸钢浮球式疏水阀：F2A、F2FA、F5A、F5FA、F6A、F6FA、F8A、F8FA、F08A、F08FA、F12A、F12FA FS2A、FS2FA、FS5A、FS5FA、FS6A、FS6FA、FS8A、FS8FA、FS08A、FS08FA、FSH12A、FSH12FA
台湾DSC可锻铸铁浮球式疏水阀：F2、F2F、F22、F22F
台湾DSC铸铁浮球式疏水阀：FS2、FS2F、F23、F23F
台湾DSC铸铁热动力疏水阀：D60、D60F
台湾DSC温差式疏水阀：S61、S61F、S62、S62F、S70、S70F、S72、S72F、S79、S79F
台湾DSC铸铁、铸钢、不锈钢倒桶式疏水阀：
981A、991A、641A、 982A、992A、642A、 983A、993A、643A、 984A、994A、644A、 985A、995A、645A、996A、646A、680A、680FA、681A、681FA、781A、781FA、 683A、683A、643A、643FA 644A、644FA、685A、685FA、645A、645FA、 686A、686FA、646A、646FA
台湾DSC疏水阀型号如下：
台湾DSC不锈钢浮球式疏水阀：F71、F71F、F77、F77F、F78、F78F、FSS5、FSS5F
台湾DSC锻造合金倒桶式疏水阀：643、643F、644、644F、645、645F、646、646F、941、941F、951、951F、943、943F、945、945F、946、946F、1543、1543F、1545、1545F、2545、2545F
台湾DSC锻造合金热动力疏水阀：D90、D90F、S64、S64F
台湾DSC铸铁、铸钢浮球式疏水阀：F2A、F2FA、F5A、F5FA、F6A、F6FA、F8A、F8FA、F08A、F08FA、F12A、F12FA FS2A、FS2FA、FS5A、FS5FA、FS6A、FS6FA、FS8A、FS8FA、FS08A、FS08FA、FSH12A、FSH12FA
台湾DSC可锻铸铁浮球式疏水阀：F2、F2F、F22、F22F
台湾DSC铸铁浮球式疏水阀：FS2、FS2F、F23、F23F
台湾DSC铸铁热动力疏水阀：D60、D60F
台湾DSC温差式疏水阀：S61、S61F、S62、S62F、S70、S70F、S72、S72F、S79、S79F
台湾DSC铸铁、铸钢、不锈钢倒桶式疏水阀：
981A、991A、641A、 982A、992A、642A、 983A、993A、643A、 984A、994A、644A、 985A、995A、645A、996A、646A、680A、680FA、681A、681FA、781A、781FA、 683A、683A、643A、643FA 644A、644FA、685A、685FA、645A、645FA、 686A、686FA、646A、646FA
