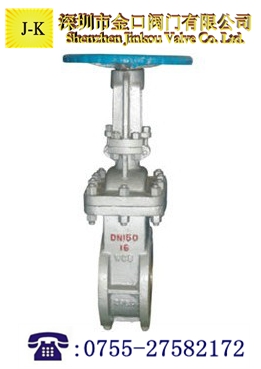

两相流对夹式排渣闸阀

两相流对夹式排渣闸阀用途和主要性能规范

两相流阀是本厂研制的新产品，该产品适用于火力发电厂水除灰，干除灰系统或矿山工业及其它行业的两相流管道上作为启闭装置。

两相流对夹式排渣闸阀结构特点：

1、闸阀选材考究，符合国内外不锈钢阀门相关标准，材料的全面质量高。
2、产品制造符合国内外先进标准的要求，闸阀密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、闸阀阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、闸阀采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

两相流对夹式排渣闸阀性能规范

型号	公压力 MPa	强度试验压力 MPa	工作温度℃	适用介质
LXLZ971/71-10C	1.0	1.5	≤ 400	渣水混合物 渣水比≤ 1：6 量大粒度≤ 50mm
LXLZ971/71-16C	1.6	2.4
LXLZ971/71-25C	2.5	3.8
LXLZ971/71-40C	4.0	6.0

两相流对夹式排渣闸阀主要零件材料

零件名称	材料
	10C	16C	25	40
阀体	WCB
阀盖	WCB
闸板	WCB+85CrMn(堆焊)
阀杆	2Cr13不锈钢
阀杆螺母	铸钢青铜

两相流对夹式排渣闸阀主要外形尺寸和连接尺寸

公称压力 PN/MPa	公称通径 DN/mm	L	D	K	d	n-d	n-M	D	H
									手动	电动
16C	50	100	165	125	99	2-φ18	2-φ16	280	320	470
	65	100	185	145	118	2-φ18	2-φ16	280	390	560
	80	110	200	160	132	4-φ18	4-φ16	280	478	660
	100	120	220	180	156	4-φ18	4-φ16	320	549	730
	125	130	250	210	184	4-φ20	4-φ16	320	798	925
	150	140	280	240	211	4-φ22	4-φ20	320	849	1200
	200	150	340	295	266	6-φ26	6-φ24	36O	890	1280
	250	150	405	355	319	6-φ26	6-φ24	360	950	1390
	300	160	460	410	37O	6-φ26	B-φ24	400	1000	1500
	350	180	520	470	429	8-φ26	8-φ24	400	1110	1450
	400	210	580	525	480	8-φ30	8-φ27	450	1190	1650
	450	230	640	585	548	10-φ30	1O-φ27	560	1260	1800
	500	240	715	650	609	1O-φ33	10-φ30	560	1330	1900
2.5	50	100	165	125	99	2-φ18	2-φ16	280	320
	65	100	185	145	118	2-φ18	2-φ16	280	390
	80	11O	200	160	132	4-φ18	4-φ16	280	478
	100	120	235	190	156	4-φ18	4-φ16	320	549
	125	130	270	220	184	4-φ20	4-φ16	320	798
	150	140	300	250	211	4-φ22	4-φ20	320	840
	200	150	360	310	274	6-φ26	6-φ24	360	890
	250	150	425	370	330	6-φ26	6-φ24	360	950
	300	160	485	430	389	8-φ30	8-φ27	400	1000
	350	180	555	490	448	B-φ33	B-φ30	400	1190
	400	210	620	550	503	8-φ36	8-φ33	450	1250
	450	230	670	600	548	10-φ36	10-φ33	560	1330
	500	240	730	660	609	10-φ36	10-φ33	560	1430
4.0	50	100	165	125	99	2-φ16	2-φ16	280	320
	65	100	185	145	118	2-φ16	2-φ16	280	390
	80	110	200	180	132	4-φ16	4-φ16	280	478
	100	120	235	190	156	4-φ20	4-φ20	320	549
	125	140	270	220	184	4-φ24	4-φ24	320	798
	150	140	300	250	211	4-φ24	4-φ24	360	849
	200	140	375	320	284	6-φ30	6-φ27	360	950
	250	160	450	385	345	6-φ33	6-φ30	400	1000
	300	180	515	450	409	8-φ33	8-φ30	400	1000
	350	200	580	510	465	8-φ36	8-φ33	560	1190
	400	240	660	585	535	8-φ36	8-φ33	560	1260
	450	260	685	670	560	10-φ36	10-φ36	720	1310
	500	280	755	670	615	10-φ39	10-φ39	720	1330
