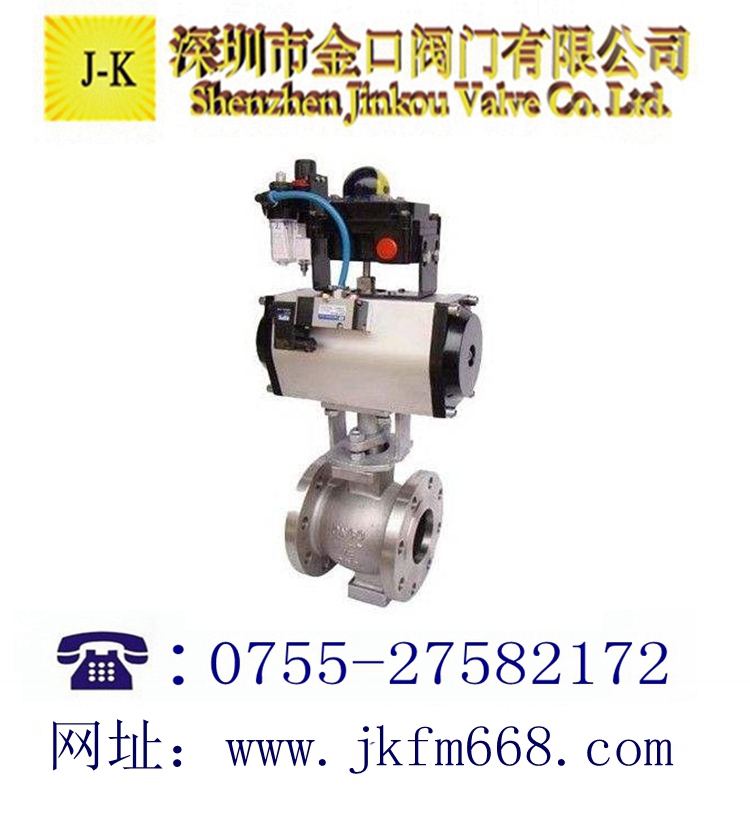

V型调节日标球阀概述：
该系列阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它 将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断 阀。
V型调节日标球阀其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀 体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程 范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封 圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了 阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。 适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
|
V型调节日标球阀执行标准:
1、 设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、 法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
V型调节日标球阀性能规范:
|
公称通径mm
|
DN15-DN300
|
|
材料代号
|
C
|
P
|
R
|
|
主要
零件
|
阀体
|
WCB
|
ZG1Cr
18Ni9Ti
|
ZG1Cr18Ni
12Mo2Ti
|
|
球体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
适用
工况
|
适用介质
|
蒸汽、水
、油品
|
醋酸类
|
|
适用温度
|
-28℃ - 300℃
|
|
执行器
|
型号
|
DA/SR系列、GTD/GTE系列、QGSY系列等
|
|
气源压力
|
0.4-0.7MPa
|
|
试验
压力
Mpa
|
公称压力（Mpa）
|
压力级 class
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
强度
试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封
试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
气密
试验
|
0.5～0.7
|
V型调节日标球阀安装尺寸表:
|
代号
DN
|
B
|
A
|
F
|
G
|
H
|
I
|
重量Kg
|
|
25
|
68
|
62
|
375
|
260
|
375
|
205
|
75
|
|
32
|
78
|
62
|
375
|
260
|
390
|
205
|
16
|
|
40
|
85
|
62
|
375
|
260
|
400
|
205
|
17
|
|
40
|
100
|
75
|
375
|
260
|
420
|
205
|
18
|
|
65
|
720
|
90
|
375
|
260
|
450
|
205
|
20
|
|
80
|
130
|
100
|
400
|
260
|
465
|
205
|
23
|
|
100
|
158
|
115
|
435
|
260
|
480
|
205
|
30
|
|
125
|
180
|
129
|
435
|
260
|
515
|
205
|
35
|
|
150
|
216
|
160
|
540
|
440
|
670
|
255
|
50
|
|
200
|
268
|
200
|
540
|
440
|
710
|
255
|
80
|
|
250
|
325
|
240
|
700
|
440
|
770
|
255
|
110
|
|
300
|
460
|
334
|
700
|
630
|
970
|
285
|
200
|
|
350
|
520
|
474
|
965
|
630
|
1050
|
285
|
280
|
|
400
|
580
|
490
|
965
|
630
|
1100
|
285
|
400
|
|
450
|
640
|
580
|
1230
|
850
|
1100
|
350
|
500
|
|
500
|
705
|
690
|
1230
|
850
|
7200
|
350
|
700
|
|
600
|
810
|
750
|
1520
|
1050
|
1380
|
350
|
850
|
|
