JIS日标闸阀
产品型号:Z41W
连接方式:法兰
结构形式:明杆式
驱动方式:手动
产品口径:DN20-DN400
公称压力: 0.6~6.4Mpa
阀体材质:铸钢、不锈钢、合金钢等
联系电话:0755-27582172
联系传真:0755-29559535
邮件地址:yuexiangfan@163.com
联系我们:范先生,陈小姐
联系手机:13691750468,13714992349
联系 Q Q:1634069416,3355237167
公司名称:深圳市金口阀门有限公司
公司网址:www.jkfm668.com
服务承诺:专业制造、专业服务, 金口为您创造更多价值!不断提升服务质量,精益求精,“真诚的服务”是金口永恒的主题。 严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大新老客户提供优质产品,至善至美服务.

产品说明   服务承诺   订货流程

      JIS日标闸阀又称闸板阀或闸门阀,应用最广泛的一种阀门。它是通过闸板的升  降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变  道大小。
 闸阀具有以下优点:
 1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
 2、开闭较省力。
 3、介质流向不受限制 , 不扰流、不降低压力。
 4、形体简单 , 结构长度短,制造工艺性好,适用范围广。

 JIS日标闸阀 应用规范:

设计与制造 Design and Manufacture

结构长度
Face to face/ End to end

法兰尺寸
FlangeDimension

压力-温度Pressure Temperature Lating

试验-检验Inspection and Test

JIS B2073 B2083

JIS B2002

JIS B2212 B2214

JIS B2073 B2083

JIS B2003

 JIS日标闸阀 压力试验:

设计与制造
Design and
Manufacture

强度试验
Shell Test

水密封试验
WaterSeal Test

气密封试验
Air SealTest

MPa

Lbf/in2

MPa

Lbf/in2

MPa

Lbf/in2

150

3.0

430

2.2

315

0.4-0.7

60-100

300

7.7

1110

5.7

815

600

15.3

2220

11.3

630

900

23.0

3330

17

2445

 JIS日标闸阀主要零件材料及主要用途:

体盖瓣   Body Cover Disc

阀杆
Stem

密封面
Sealing Face

垫片(环)
Sealing Shim

  填料     Packing

工作温度℃ Working Temperature

适用介质Suitable Medium

WCB

2Cr13

13Cr
STL
木体材料
With Body
Material
尼龙
Nylon

增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L

柔性石墨 增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE

≤425

水 蒸汽 油品
Water
Steam
Petroleum
Products

WC1

38CrMoAl 25Cr2MoV

≤425

WC6

≤540

WC9

≤570

C5 C12

≤540

CF8

F304

≤200

硝酸
醋酸
尿素
Nitric acid
Acetic acid

CF8M

F316

CF3

F304L

CF3M

F316L

JIS日标闸阀 主要外形尺寸、连接尺寸及质量:

10K级主要尺寸和重量   Size Main Dimensions and Weight

DN(mm)

in

L

D

D1

D2

b

n-φd

H

D0

W(kg)

50

2

178

155

120

100

16

4-19

409

200

24

65

21/2

190

175

140

120

18

4-19

535

250

31

80

3

203

185

150

130

18

8-19

570

250

40

100

4

229

210

175

155

18

8-19

590

250

55

150

6

267

280

240

215

22

8-23

630

300

90

200

8

292

330

290

265

22

12-23

960

350

145

250

10

330

400

355

325

24

15-25

1158

400

230

300

12

356

450

400

370

24

16-25

1378

450

330

350

14

381

490

445

415

26

16-25

1543

500

460

400

16

406

560

510

475

28

16-27

1738

600

600

450

18

432

620

565

530

30

20-27

1959

600

980

500

20

457

675

620

585

30

20-27

2214

680

960

20K级主要尺寸和重量   Size Main Dimensions and Weight

DN(mm)

in

L

D

D1

D2

b

n-φd

H

D0

W(kg)

50

2

216

155

120

100

18

8-19

480

200

32

65

21/2

241

175

140

120

20

8-19

510

250

39

80

3

283

200

160

135

22

8-23

580

280

55

100

4

305

225

185

160

24

8-23

700

350

80

150

6

403

305

260

230

28

12-25

940

400

160

200

8

419

350

305

275

30

12-25

1190

450

250

250

10

457

430

380

345

34

12-27

1390

500

370

300

12

502

480

430

395

35

16-27

1600

500

560

350

14

762

540

480

440

40

16-33

1750

600

870

400

16

838

605

540

495

46

16-33

1900

600

1150

450

18

914

675

605

560

48

20-33

2320

650

1270

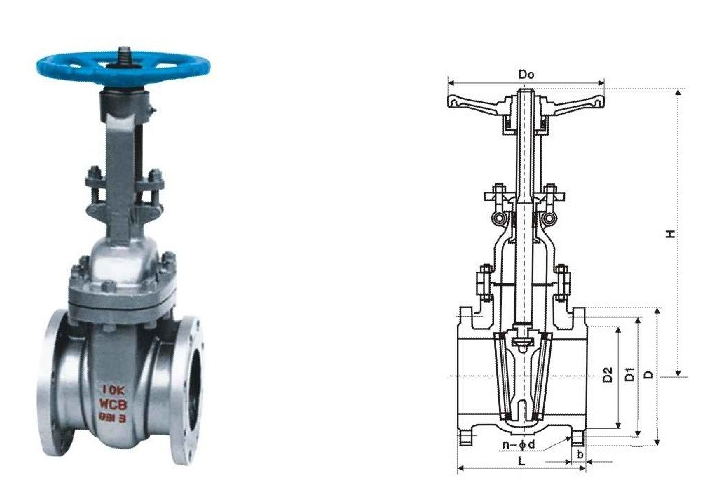

  JIS日标闸阀结构图:
