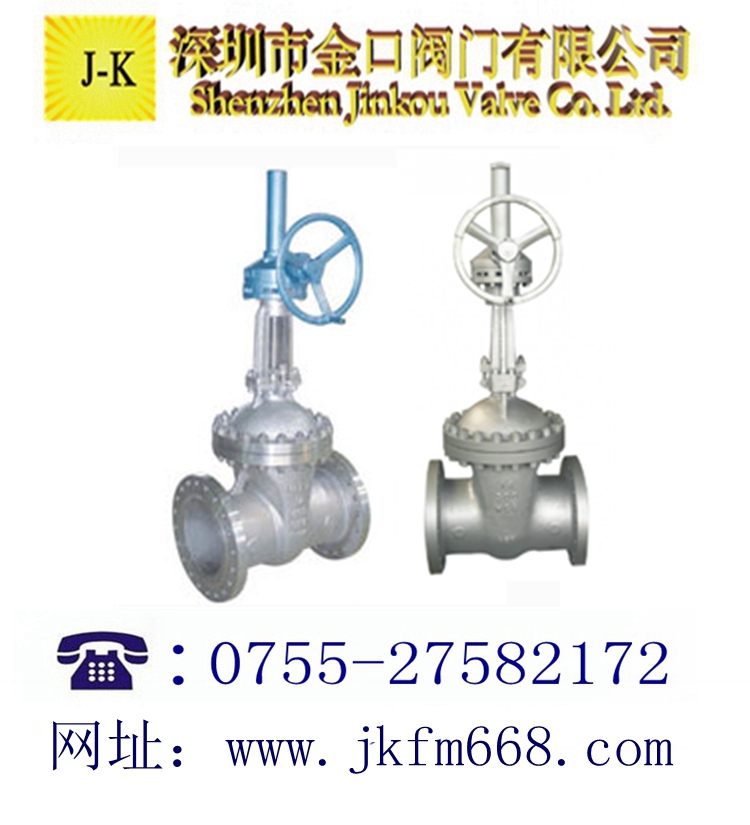

美标伞齿轮闸阀
产品型号:Z541H
连接方式:法兰
结构形式:单闸板
驱动方式:伞齿轮
产品口径:DN15-DN400
公称压力: 0.6~6.4Mpa
阀体材质:铸钢、不锈钢、合金钢等
联系电话:0755-27582172
联系传真:0755-29559535
邮件地址:yuexiangfan@163.com
联系我们:范先生,陈小姐
联系手机:13691750468,13714992349
联系 Q Q:1634069416,3355237167
公司名称:深圳市金口阀门有限公司
公司网址:www.jkfm668.com
服务承诺:专业制造、专业服务, 金口为您创造更多价值!不断提升服务质量,精益求精,“真诚的服务”是金口永恒的主题。 严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大新老客户提供优质产品,至善至美服务.

产品说明   服务承诺   订货流程

深圳金口阀门--闸阀 系列产品:进口闸阀、德国进口闸阀、英国进口闸阀、日本进口闸阀、美国进口闸阀。手动闸阀、电动闸阀Z941、气动闸阀Z641、正齿轮传动闸阀Z442、Z441、伞齿轮传动闸阀Z542、Z541。保温闸阀BZ41H。两项流闸阀LXLZ971/3H。高温排渣闸阀。衬氟闸阀Z41F。高温高压闸阀Z41Y、Z61Y、高温闸阀Z41Y、Z61Y、高压闸阀Z41H、Z61H、高温高压对焊闸阀Z61、自密封闸阀Z61Y。弹性座封闸阀、消防信号闸阀、埋地式弹性座封闸阀 RVCX、RVHX、RRHX、RVEX、RRHN、RVHS。刀形闸阀PZ73H。内螺纹闸阀Z11W。法兰闸阀Z41H。差压油密封楔式性闸阀CYZD40H。自动调平油封闸阀KPTYZ42H。波纹管闸阀WZ41H。真空隔离闸阀NKZ44H、NKZ41H、NKZ61H、NKZ64H、水封闸阀DSZ64H、DSZ44H。放空导淋阀Z41W/Z61H。排污闸阀PZ48H/PZ44Y。平板闸阀、双平行闸板阀、带导流孔平板闸阀ZF23Y/ZF83Y/ZF43Y/ZF63Y。明杆闸阀、暗杆闸阀、楔式闸阀、黄铜闸阀、铸铁闸阀、碳钢闸阀、锻钢闸阀、不锈钢闸阀Z41W、铬钼钢闸阀、铬钼钒钢闸阀等。


阀体材质:铸铁、铸钢、不锈钢、锻钢、铬钼钢、铬钼钒钢、黄铜,密封面材质:H、F46、Y、W、T、G。工作压力1.6-32MPA,工作温度-40°C- 550°C。阀门口径 DN15-DN600。连接方式:法兰、焊接、内螺纹。传动方式:手动、正齿轮、伞齿轮、气动、电动。适用介质:水、油品、气体、蒸汽、酸类。 制造标准:国标、美标、日标、德标。
     闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52’ 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

    闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸板式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

     闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。

    开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置,按闸板的位置(即行程〉来确定。有的闸阀 , 阀杆螺母设在闸板上,手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

 美标闸阀特点:

1、产品的设计制造符合美国国家标准ANSI B16.34,美国石油学会标准API6D闸阀和API600要求。

2、结构紧凑、体积小、刚性好、密封安全可靠。

3、关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。

4、通径大于等于NPS10",压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门,其操作装置中配有滚动轴承,启闭轻松。

5、主体材料,内件材料,填料,垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。

6NPS≤10"的闸阀,其阀座可为更换式内螺纹连接的阀座,可任意组合与关闭件密封面材质配对,以满足工况要求,延长使用寿命。

 Z541H美标伞齿轮闸阀标准 STD

设计与制造

结构长度

法兰尺寸

对焊连接尺寸

压力 -温度

试验 -检验

APl 600

ASME B16.10

ASME B16.5

ASTM B16.25

ASME B16.34

APl 598

 主要零件材料Materials Of main Parts

零件名称

阀体、阀盖

闸 板

阀 杆

阀杆螺母

填 料

手 轮

Z441H-25

Z441H-40

Z441H-64

Z441H-100

碳钢

碳钢

不锈钢优质碳钢

铝铁青铜

石墨石棉绳、柔性石墨

可锻铸铁

Z441Y-100

优质碳钢堆焊硬质合金

KZ441Y-64

318钢

聚四氟乙烯

Z441Y-40I

Z441Y-64I

GZ441Y-64I

铬钼钢

铬镍钛钢堆焊硬质合金

铬硅钼钢

耐高温石棉绳

Z441Y-100I

柔性石墨

Z441Y-40P

铬镍钛钢

铬镍钛钢

铬镍钢

浸聚四氟乙烯石棉绳

 主要外型尺寸 Main outer Size

通径

PN2.5MPa

L

D

D1

D2

D6

b

Z-d

H0

H

H1

D0

kg

300

500

485

430

390

-

40

16-30

1236

1145

1474

450

451

400

600

610

550

505

-

48

16-34

1540

1450

1886

500

998

 主要外型尺寸 Main outer Size

通径

PN4.0MPa

L

D

D1

D2

D6

b

Z-d

H0

H

H1

D0

kg

300

750

510

450

408

364

46

16-34

1234

1175

1475

450

610

350

850

570

510

465

422

52

16-34

1377

1322

1678

500

890

400

950

655

585

535

474

58

16-41

1552

1492

1900

560

1333

500

1150

755

670

612

576

62

20-48

2135

1975

2510

720

2526

 主要外型尺寸 Main outer Size

通径

PN6.4MPa

L

D

D1

D2

D6

b

Z-d

H0

H

H1

D0

kg

300

750

530

460

412

364

54

16-41

1308

1220

1540

500

618

350

850

595

525

475

422

60

16-41

1565

1469

1850

560

945

400

950

670

585

525

474

66

16-48

1785

1640

2080

640

1818

500

1150

800

705

640

576

70

20-54

2135

1975

2510

720

2507

600

1350

930

820

750

678

76

20-58

2295

2425

2959

800

3352

 主要外型尺寸 Main outer Size

通径

PN10.0MPa

L

D

D1

D2

D6

b

Z-d

H0

H

H1

D0

kg

150

450

350

290

250

204

46

12-34

838

775

952

360

301

200

550

430

360

312

260

54

12-41

1022

980

1216

400

579

225

600

470

400

352

287

56

12-41

1167

1051

1202

500

646

250

650

500

430

382

313

60

12-41

1167

1108

1377

550

687

300

750

585

500

442

364

70

16-48

1431

1324

1582

560

1178

350

850

655

560

498

422

76

16-54

1574

1448

1838

640

1174
