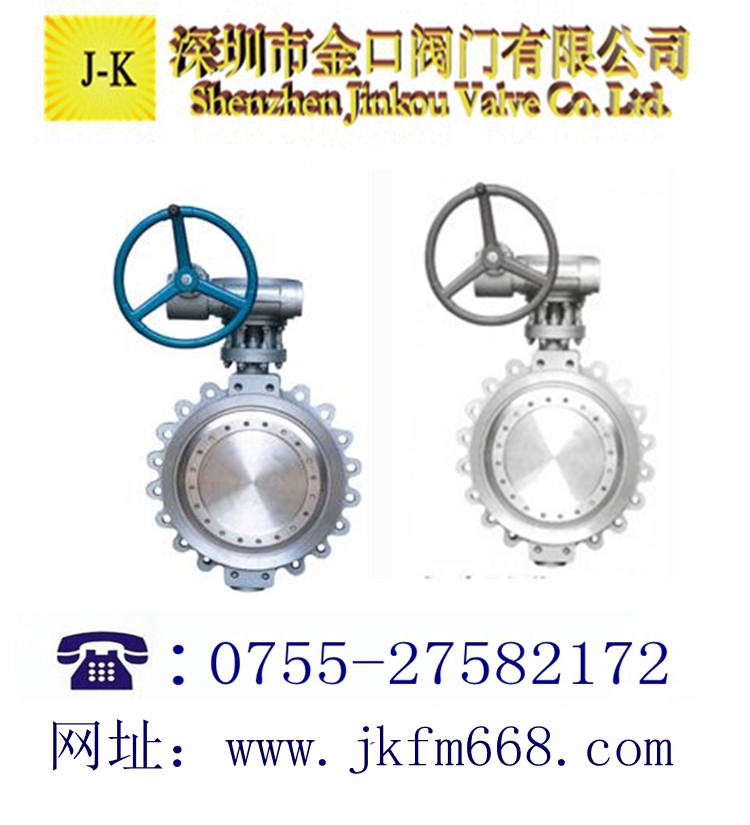

美标凸耳蝶阀标准规范美标凸耳蝶阀用途和特点美标凸耳蝶阀专业厂家-深圳阀门生产商-深圳市金口阀门有限公司

一、美标凸耳蝶阀用途和特点:

　该系列美标凸耳蝶阀是我公司工程技术人员研制开发的新一代高性能产品，其性能已处于国内外先进水平、广泛适用于低压、中压、高压、钢铁治金、石油、化工、电力等工业管道上作截断或调节介质流量用。该帆门采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。

美标凸耳蝶阀标准规范：
设计制造标准：API/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064
结构长度标准：API/T 12221-2005、API609、JIS B2002
连接法兰标准：API/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212
压力温度等级：API/T 12224-2005
试验检验标准：API/T 13927-2008、API598、JIS B2003

美标凸耳蝶阀主要技术参数:

公称尺寸	DN（in）	2"-36"	2"-36"
公称压力	PN（MPa）	150LB	300LB
实验压力Ps（MPa）	强度试验	3.0	7.5
实验压力Ps（MPa）	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、酸碱类、海水等
适用温度	-40～425℃

零件材料与工况：

名称	材料
阀体	WCB、CFB、CF8M
阀板	WCB、CFB、CF8M
阀杆	304、316、1Cr13
密封套	316、304
填料	柔性石墨、氟塑料

美标凸耳蝶阀主要连接尺寸:

型号	英寸	L		L1		D		D1		D2		H2		H1		H		M	Z-d	WT/Kgs
型号	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	M	Z-d	对夹式	法兰式
D315W/F 连接尺寸	2"	1.72	43	4.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19	9	20
	3"	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19	11	29
	4"	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19	13	33
	5"	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22	16	38
	6"	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22	26	74
	8"	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22	34	86
	10"	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	51	142
	12"	3.38	86	4.00	178	19.00	483	17.00	298.5	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	72	167
	14"	3.63	92	4.20	190	21.00	533	18.75	362	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29	106	218
	16"	4.00	102	8.50	216	23.00	597	21.25	432	18.50	470	13.98	355	34.25	840	38.58	980	M30	16-29	133	275
	18"	4.50	114	8.74	222	25.00	635	22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	176	315
	20"	5.00	127	9.00	229	27.50	399	25.00	540	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	190	395
	24"	6.06	154	10.50	267	32.00	813	29.50	578	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35	394	580
	30"	6.50	165	11.50	292	38.75	985	36.00	635	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	476	717
	32"	7.50	190	12.50	318	41.75	1060	38.50	749.5	36.00	914	24.80	630	56.50	1435	62.40	1585	M39	28-41	618	880
	36"	8.00	203	13.00	330	46.00	1168	42.75	914	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41	762	1042
D330W/F 连接尺寸	6"	2.75	70					9.50	978	3.50	216	6.89	175	17.91	435	21.45	545	M20	8-22	28
	8"	2.80	71					11.75	1085	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22	36
	10"	3.00	76					14.25	240	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	53
	12"	3.38	86					17.00	298	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	74
	14"	3.63	92					18.25	362	16.25	413	12.64	320	31.50	800	35.43	900	M27	12-29	110
	16"	4.00	102					21.25	432	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29	138
	18"	4.50	114					22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	180
	20"	5.00	127					25.00	540	3.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	196
	24"	6.06	154					29.50	578	277.25	692	18.70	475	45.51	1156	51.37	1305	M33	20-35	400
	30"	6.50	165					36.00	635	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	482
	36"	8.00	203					42.75	749	40.25	1022	26.77	680	62.40	1585	69.48	1765	M18	32-42	468
D315L 连接尺寸	2"	1.72	43	4.25	108	6.50	165	5.00	914	3.62	92	4.33	110	11.02	280	13.58	345	M20	8-19	9	20
	3"	2.50	64	4.50	114	8.26	210	6.63	1085	5.08	127	4.92	125	12.40	315	14.96	380	M20	8-22	12	29
	4"	2.50	64	5.00	127	10.00	254	7.87	127	6.18	157	5.70	145	13.78	350	16.34	415	M20	8-22	15	35
	5"	2.75	70	5.50	140	11.00	279	9.25	168	7.32	186	6.30	165	15.35	390	17.91	455	M20	12-22	18	40
	6"	3.00	76	8.30	210	12.50	318	10.63	200	8.50	216	6.89	175	17.91	455	21.45	545	M24	12-26	28	81
	8"	3.50	89	9.05	230	15.00	381	13.00	235	10.62	270	8.26	210	20.67	525	24.21	615	M27	16-29	37	94
	10"	4.50	114	9.84	250	17.50	445	15.24	270	12.75	324	9.84	250	23.81	605	27.36	695	M30	16-32	56	156
	12"	4.50	114	10.62	270	20.50	521	17.76	330	15.00	381	11.24	285	28.74	730	32.78	830	M30	20-32	79	183
	14"	5.00	127	10.62	270	23.00	584	20.24	387	16.26	413	12.60	320	31.50	800	35.43	900	M33	20-35	116	239
	16"	5.50	140	12.20	310	25.50	648	12.50	451	18.50	470	13.98	355	34.25	840	38.58	980	M33	24-35	146	302
	18"	5.98	152	13.00	330	28.00	711	24.72	514	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	193	346
	20"	5.98	152	13.80	350	30.50	775	27.00	571	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-41	209	434
	24"	7.00	178	15.35	390	36.00	914	32.00	628	27.24	692	18.70	475	45.51	1155	51.37	1305	M39	28-49	433	638
	30"	9.01	229	17.71	450	43.00	1092	39.25	686	27.69	703	22.38	580	54.13	1375	60.03	1525	M45	32-53	523	1146
	36"	9.88	241	20.07	510	50.00	1270	46.00	813	34.88	886	26.77	680	62.40	1585	69.48	1765	M50	12-22	838
D330L 连接尺寸	6"	3.00	76					10.63	997	8.50	216	6.89	175	17.91	455	21.45	545	M20	12-36	29
	8"	3.50	89					13.00	1168	10.62	270	8.26	210	20.67	525	24.21	615	M24	16-29	38
	10"	4.50	114					15.24	270	12.75	324	9.84	250	23.81	605	27.36	695	M27	16-32	58
	12"	4.50	114					17.76	330	15.00	381	11.24	285	28.74	730	32.78	830	M30	20-32	81
	14"	5.00	127					20.24	387	16.26	413	12.60	320	31.50	800	35.43	900	M30	24-35	119
	16"	5.50	140					22.30	451	18.50	470	13.98	355	34.25	840	38.58	980	M33	24-35	149
	18"	5.98	152					24.72	514	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	198
	20"	5.98	152					27.00	591	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-41	215
	24"	7.00	178					32.00	628	27.24	692	18.70	475	45.51	1155	51.37	1305	M39	28-49	436
	30"	9.01	229					39.25	686	27.69	703	22.38	580	54.13	1375	60.03	1525	M45	32-52	528
	36"	9.88	241					46.00	813	34.88	886	26.77	680	62.40	1585	69.48	1765	M50	32-52	843
