D43Y美标蝶阀特点和性能
一、美标法兰蝶阀产品概述:
|
深圳金口阀门引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
美标法兰蝶阀性能范围：
|
公称压力 （PN）
|
1.6
|
2.5
|
4.0
|
6.4
|
Class150
|
Class300
|
|
常温最大工作压力〔MPa〕
|
1.6
|
2.5
|
4.0
|
6.4
|
2.0
|
5.0
|
|
压力试验（MPa）
|
壳体强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
3.0
|
7.5
|
|
正向密封试验
|
1.76
|
2.75
|
4.4
|
7.1
|
2.2
|
5.5
|
|
反向密封试验
|
1.76
|
2.75
|
4.4
|
7.1
|
2.2
|
5.5
|
|
气密封试验
|
0.6
|
|
渗漏率
|
＜0.1×DNmmз/s〔符合GB/T13927-92标准〕
|
|
适用温度〔℃〕
|
软密封:-40℃～:350℃; 硬密封:-50℃～600℃
|
|
适用介质
|
天然气、水蒸汽、空气油、品类、酸类、碱类、含微小颗粒状、水、污水、含纤维等各类介质;
|
|
传动形式动式
|
蜗轮传动、电动传动、气动传动、液动传动
|
美标法兰蝶阀结构特点:
|
耐颗粒磨损：双向金属硬密封蝶阀蝶板的运动带有擦拭性能和刀形切口的多层次密封圈与阀体上移动阀座之间具有清扫作用,非常有效把结晶在移动阀座密封面上的颗粒状晶体、污垢、纤维等物质;移动阀座密封圈采用高韧性耐磨不锈钢,经过特殊处理耐磨性强和有良好的综合力学性能和抗腐蚀性，非常抗擦伤,
开关无磨擦：利用三维偏心的原理,关阀时蝶板密封面随着三维偏心位移只有在最后一刻才靠向移动阀座密封面，而不会产生磨擦。开阀时, 在偏心的作用下蝶板只需转过很小的角度（2°～5°）, 蝶板的密封面与阀体的密封面就完全脱离开, 蝶板的密封面与阀体的密封面不会产生摩擦,本蝶阀的使用寿命提高数倍。
不受介质温度影响：且蝶板上的密封环采用耐磨优质弹性石棉胶板与高韧性不锈钢组成多层次结构，而形成硬软结合，具有金属密封和弹性密封的双重优点，不易磨损，不易被冲刷，无论在低温和高温的情况下，均有良好的密封性能。
自动补偿双向压：按图从左往右施压时，利用信偏心的原理，蝶板与阀体越关越紧，从而得到良好的密封；按图从右往左施压时，移动阀座在受压力的推力和弹簧推力时，移动阀座自动向蝶板推紧，当压力越高移动阀座向蝶板越推越紧，从而得到良好的密封；因此本阀属于双向金属硬密封蝶阀蝶，双向压也能达到100%的零泄漏；在长期的使用下，移动阀座密封和蝶板密封如有磨损或损伤，在弹簧作用下移动阀座自动向蝶板推进，在反向受压时蝶板会向箭头移动，这时则移动阀座在弹簧和压力的作用它也会跟着前移，从而得到良好的自动补偿功能。
适合向流速介质；坚固的一轴式使之高流速的介质中且无振动、无噪音。
寿命长开关轻松：有效合理的减小偏心,因此本阀的扭矩大大的减小;无易损部件，由于偏心的作用，阀门启闭过程中蝶板与移动阀座的密封面完全脱离，做无磨擦转动，扭矩小，阀门的自动补偿功能，大大的提高了阀门的寿命，操作轻巧。
维修方便：该阀门的一端设计了一个可调节压板，在维修时只需拆下可调节压板，即可进行维修密封环及其他配件，如其他配件都是完好的，但是密封还漏的情况下，也无须把其他配件拆卸下来，直接拆卸调节压板做少许加工即可；也解决了以前的拆卸困难的问题。
适用工况
由于双向金属硬密封蝶阀蝶板的运动带有擦拭性能，可用于带悬浮固体颗粒的介质，跟据密封件的强度也可用于粉状和颗粒状的介质。
双向金属硬密封蝶阀的结构长度和总体高度较小，开启和关闭速度快，在完全开启时，具有较小的流体阻力，当开启到大约5°至80°之间时，又能进行灵敏的流量控制，在要求节流、调节控制流量。
主要适用于泥浆介质及含固体颗粒介质场合；适用于阀门结构长度短的场合；适用于启闭速度快的场合；适用于阀门关闭后介质的回流压力不能泄漏的场合下。

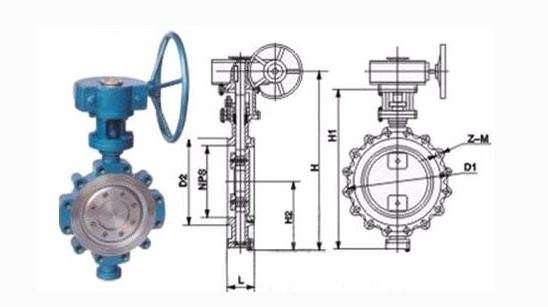

LTD373F美标蝶阀结构图:
蝶阀产品订购须知:
1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：
1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关
4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置。
5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
