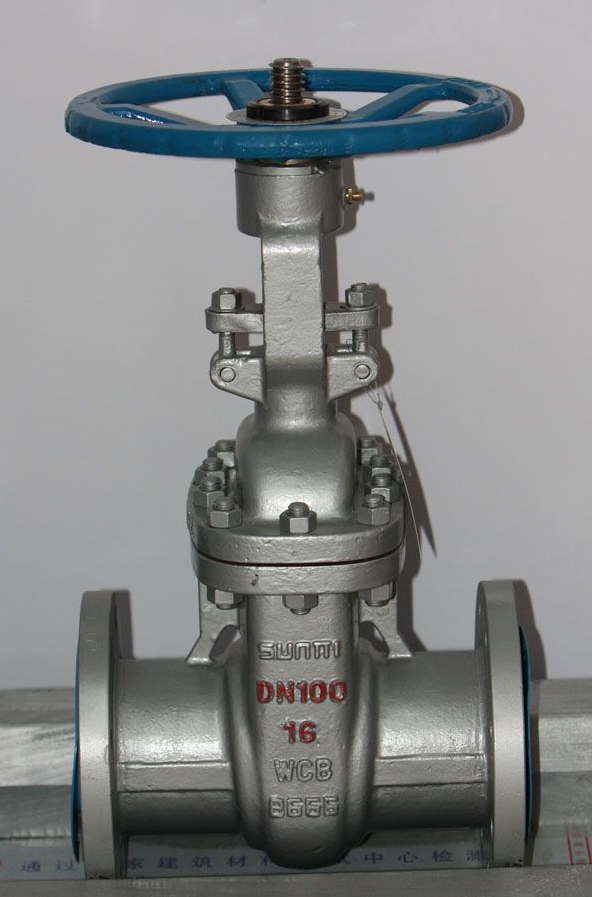

抗硫闸阀

抗硫闸阀主要特点及用途
1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠、操作轻便灵活
4、驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。

5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

公称压力PN(MPa)	实验压力(MPa)
	壳体	密封(液)	密封(气)Seal	上密封Back seal
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

抗硫闸阀适用范围
壳体材料	适用介质	适用温度(℃)
碳素钢(C型)	水、蒸汽、油品	≤425
	硝酸类	≤200
	醋酸类	≤200
	水、蒸汽、油品	≤550

抗硫闸阀主要零件材料
阀体、阀盖	阀板、阀座	阀杆	阀杆螺母	填料	手轮
碳素钢	优质碳钢+硬质合金或不锈钢	铬不锈钢	铝青铜	石墨石棉盘根	可锻铸铁
铬镍钛钢	不锈钢、不锈钢+硬质合金	铬镍钛不锈钢	铝青铜	浸聚四氟乙	可锻铸铁
铬镍钼钛钢	不锈钢、不锈钢+硬质合金	铬镍钼钛不锈钢	铝青铜	烯石棉盘根	可锻铸铁
铬钼钢	合金钢+硬质合金	铬钼铝钢	铝青铜	柔性石墨	可锻铸铁

抗硫闸阀主要尺寸及重量： 公称通径 主要外形尺寸和连接尺寸(mm) 重量(kg) L D D1 D2 D6 b f f2 z-d H H1 D0   Z40H -40 Z40 Y-40P Z40 Y-40R Z40 W-40P Z40 Y-40R Z40 Y-40 (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41 20 150 105 75 55 51 16 2 4 4-14 256 285 140 8 25 160 115 85 65 58 16 2 4 4-14 275 305 160 9.3 32 180 135 100 78 66 18 2 4 4-18 287 322 180 12 40 200 145 110 85 76 18 3 4 4-18 323 369 200 16.5 50 250 160 125 100 88 20 3 4 4-18 372 440 280 29 65 280 180 145 120 110 22 3 4 8-18 395 473 280 39 80 310 195 160 135 121 22 3 4 8-18 457 552 320 52 100 350 230 190 160 150 24 3 4.5 8-23 552 671 360 80 125 400 270 220 188 176 28 3 4.5 8-25 634 726 400 127 150 450 300 250 218 204 30 3 4.5 8-25 708 883 400 154 200 550 375 320 282 260 38 3 4.5 12-30 858 1086 450 263 250 650 445 385 345 313 42 3 4.5 12-34 1015 1298 560 368 300 750 510 450 408 364 46 4 4.5 16-34 1203 1535 640 547 350 850 570 510 465 422 52 4 5 16-34 1341 1678 640 679 400 950 660 585 535 474 58 4 5 16-41 1492 1903 720 953   Z40H -64 Z40 Y-64P Z40 Y-64R Z40 W-64P Z40 Y-64R Z40 Y-64I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41 20 190 125 90 68 51 20 2 4 4-18 258 288 180 8 25 210 135 100 78 58 22 2 4 4-18 310 341 200 12 32 230 150 110 82 66 24 2 4 4-φ23 320 353 200 25 40 240 165 125 95 76 24 3 4 4-φ23 360 389 240 29 50 250 175 135 105 88 26 3 4 4-φ23 372 448 280 34 65 280 200 160 130 110 28 3 4 8-φ23 395 475 280 43 80 310 210 170 140 121 30 3 4 8-φ23 458 553 320 60 100 350 250 200 168 150 32 3 4.5 8-φ25 553 679 360 89 125 400 295 240 202 176 36 3 4.5 8-φ30 638 779 400 140 150 450 340 280 240 204 38 3 4.5 8-φ34 718 893 450 207 200 550 405 345 300 260 44 3 4.5 12-φ34 873 1100 560 325 250 650 470 400 352 313 48 3 4.5 12-φ41 1053 1332 640 467 300 750 530 460 412 364 54 4 4.5 16-φ41 1203 1535 640 590   Z40H -100 Z40 Y-100P Z40 Y-100R Z40 W-100P Z40 Y-100R Z40 Y-100I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41 25 210 135 100 78 58 24 2 4 4-18 310 341 200 12 32 230 150 110 82 66 24 2 4 4-18 320 353 240 20 40 240 165 125 95 76 26 3 4 4-23 360 389 280 51 50 250 195 145 112 88 28 3 4 4-23 490 558 360 60 65 280 220 170 138 110 32 3 4 8-25 540 622 400 70 80 310 230 180 148 121 34 3 4 8-25 573 671 400 89 100 350 265 210 172 150 38 3 4.5 8-30 575 671 400 130 125 400 310 250 210 176 42 3 4.5 8-34 744 892 560 223 150 450 350 290 250 204 46 3 4.5 12-34 800 972 560 295 200 550 430 360 312 260 54 3 4.5 12-41 800 972 560 559 250 650 500 430 382 313 60 3 4.5 12-41 1050 1305 640 640 300 750 585 500 442 364 70 4 4.5 16-48 1208 1506 640 730   Z40H -160 Z40 Y-160P Z40 Y-160R Z40 W-160P Z40 Y-160R Z40 Y-160I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41 15 170 110 75 52 40 24 2 4 4-18 230 250 200 8 20 190 130 90 62 51 26 2 4 4-23 260 288 200 9 25 210 140 100 72 58 28 2 4 4-23 280 310 280 13 32 230 165 115 82 66 30 2 4 4-25 312 350 320 20 40 240 175 125 92 76 32 3 4 4-25 350 395 320 32 50 300 215 165 132 88 36 3 4 4-27 512 612 360 73 65 340 245 190 152 110 44 3 4 8-25 560 677 360 110 80 390 260 205 168 121 46 3 4 8-30 585 686 400 141 100 450 300 240 200 150 48 3 4.5 8-30 631 751 450 185 125 525 355 285 238 176 60 3 4.5 8-41 723 868 560 320 150 600 390 318 270 204 66 3 4.5 12-41 820 997 640 462 200 750 480 400 345 250 78 3 4.5 12-48 990 1224 720 711

抗硫闸阀主要尺寸及重量：

公称通径	主要外形尺寸和连接尺寸(mm)												重量(kg)
	L	D	D1	D2	D6	b	f	f2	z-d	H	H1	D0
Z40H -40 Z40 Y-40P Z40 Y-40R Z40 W-40P Z40 Y-40R Z40 Y-40 (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41
20	150	105	75	55	51	16	2	4	4-14	256	285	140	8
25	160	115	85	65	58	16	2	4	4-14	275	305	160	9.3
32	180	135	100	78	66	18	2	4	4-18	287	322	180	12
40	200	145	110	85	76	18	3	4	4-18	323	369	200	16.5
50	250	160	125	100	88	20	3	4	4-18	372	440	280	29
65	280	180	145	120	110	22	3	4	8-18	395	473	280	39
80	310	195	160	135	121	22	3	4	8-18	457	552	320	52
100	350	230	190	160	150	24	3	4.5	8-23	552	671	360	80
125	400	270	220	188	176	28	3	4.5	8-25	634	726	400	127
150	450	300	250	218	204	30	3	4.5	8-25	708	883	400	154
200	550	375	320	282	260	38	3	4.5	12-30	858	1086	450	263
250	650	445	385	345	313	42	3	4.5	12-34	1015	1298	560	368
300	750	510	450	408	364	46	4	4.5	16-34	1203	1535	640	547
350	850	570	510	465	422	52	4	5	16-34	1341	1678	640	679
400	950	660	585	535	474	58	4	5	16-41	1492	1903	720	953
Z40H -64 Z40 Y-64P Z40 Y-64R Z40 W-64P Z40 Y-64R Z40 Y-64I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41
20	190	125	90	68	51	20	2	4	4-18	258	288	180	8
25	210	135	100	78	58	22	2	4	4-18	310	341	200	12
32	230	150	110	82	66	24	2	4	4-φ23	320	353	200	25
40	240	165	125	95	76	24	3	4	4-φ23	360	389	240	29
50	250	175	135	105	88	26	3	4	4-φ23	372	448	280	34
65	280	200	160	130	110	28	3	4	8-φ23	395	475	280	43
80	310	210	170	140	121	30	3	4	8-φ23	458	553	320	60
100	350	250	200	168	150	32	3	4.5	8-φ25	553	679	360	89
125	400	295	240	202	176	36	3	4.5	8-φ30	638	779	400	140
150	450	340	280	240	204	38	3	4.5	8-φ34	718	893	450	207
200	550	405	345	300	260	44	3	4.5	12-φ34	873	1100	560	325
250	650	470	400	352	313	48	3	4.5	12-φ41	1053	1332	640	467
300	750	530	460	412	364	54	4	4.5	16-φ41	1203	1535	640	590
Z40H -100 Z40 Y-100P Z40 Y-100R Z40 W-100P Z40 Y-100R Z40 Y-100I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41
25	210	135	100	78	58	24	2	4	4-18	310	341	200	12
32	230	150	110	82	66	24	2	4	4-18	320	353	240	20
40	240	165	125	95	76	26	3	4	4-23	360	389	280	51
50	250	195	145	112	88	28	3	4	4-23	490	558	360	60
65	280	220	170	138	110	32	3	4	8-25	540	622	400	70
80	310	230	180	148	121	34	3	4	8-25	573	671	400	89
100	350	265	210	172	150	38	3	4.5	8-30	575	671	400	130
125	400	310	250	210	176	42	3	4.5	8-34	744	892	560	223
150	450	350	290	250	204	46	3	4.5	12-34	800	972	560	295
200	550	430	360	312	260	54	3	4.5	12-41	800	972	560	559
250	650	500	430	382	313	60	3	4.5	12-41	1050	1305	640	640
300	750	585	500	442	364	70	4	4.5	16-48	1208	1506	640	730
Z40H -1 60 Z40 Y-160P Z40 Y-160R Z40 W-160P Z40 Y-160R Z40 Y-160I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41
15	170	110	75	52	40	24	2	4	4-18	230	250	200	8
20	190	130	90	62	51	26	2	4	4-23	260	288	200	9
25	210	140	100	72	58	28	2	4	4-23	280	310	280	13
32	230	165	115	82	66	30	2	4	4-25	312	350	320	20
40	240	175	125	92	76	32	3	4	4-25	350	395	320	32
50	300	215	165	132	88	36	3	4	4-27	512	612	360	73
65	340	245	190	152	110	44	3	4	8-25	560	677	360	110
80	390	260	205	168	121	46	3	4	8-30	585	686	400	141
100	450	300	240	200	150	48	3	4.5	8-30	631	751	450	185
125	525	355	285	238	176	60	3	4.5	8-41	723	868	560	320
150	600	390	318	270	204	66	3	4.5	12-41	820	997	640	462
200	750	480	400	345	250	78	3	4.5	12-48	990	1224	720	711

交易详情与售后事项：
   本公司产品质量保证，价格合理，货到快捷，售后到位。本产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年。
   量小可支持货到付款。量大须签订合同，买家必须支付30%-100%的预付款。如果货到没有按合同支付余款将会负法律责任。如果是货物出现问题本厂会退还全部货款！希望广大客户多多支持。
