YQ98001型过滤活塞式可调减压阀，是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的 进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。出口压力不因进口压力变化而改变， 亦不因主阀出口流量的变化而改变，安全可靠地将出口压力维持在设定值上。该阀减压精确，性能稳定、安全可靠、安装调节方便，使用寿命长。可用于生活给水、 消防系统及工业给水系统。
一、YQ98001过滤活塞式可调减压阀使用原理：
YQ98001型过滤活塞式可调减压阀从性能上讲是一种流体控制设备，主要控制其开、闭及其开度从而达到通、断及控制其流量、压力的作用。过滤活塞式可调式减压阀在此基础上，利用液压传动原理来控制阀的启、闭及开度。而达到阀门性能上的要求，并利用管道中的流体作为液压传动介质，而不需要独立的液压泵站，既节约设备的投资，又节约能源，也能达到自动控制的目的。
二、YQ98001过滤活塞式可调减压阀主要技术参数：
|
公称压力(Mpa)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
调压范围(MPa)
|
缓闭时间(S)
|
最低动作压力(MPa)
|
适用介质
|
介质温度(℃)
|
|
1.0
|
1.5
|
1.1
|
0.09-0.8
|
3-60
(可调)
|
≥0.07
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
0.15-1.4
|
|
2.5
|
3.75
|
2.75
|
0.2-2.0
|
三、YQ98001型过滤活塞式可调减压阀零部件材料如下表：
|
零件名称
|
材质
|
|
阀体、阀盖
|
铸铁、铸钢
|
|
阀座
|
锡青铜、不锈钢
|
|
阀瓣
|
碳钢、不锈钢+丁腈橡胶
|
|
阀杆
|
铝青钢、铬不锈钢
|
|
活塞
|
铬不锈钢+丁腈橡胶
|
|
过滤网
|
不锈钢
|
|
弹簧
|
不锈钢
|

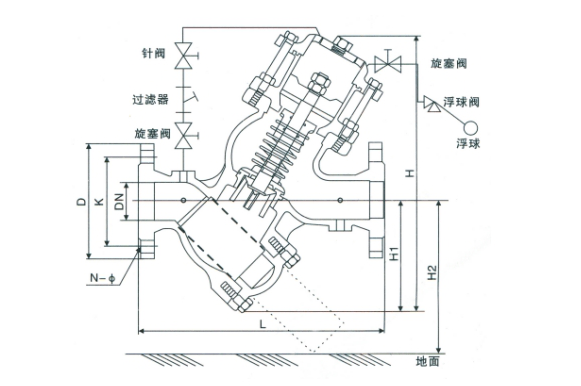

四、YQ98001型过滤活塞式可调减压阀外形连接尺寸：
|
公称通径
DN
|
尺寸(公称压力PN=1.6Mpa）
|
|
L
|
H
|
D
|
K
|
N-￠
|
H1
|
H2
|
|
40
|
270
|
400
|
150
|
110
|
￠18*4
|
155
|
236
|
|
50
|
270
|
400
|
160
|
125
|
￠18*4
|
155
|
236
|
|
65
|
290
|
410
|
185
|
145
|
￠18*4
|
165
|
250
|
|
80
|
360
|
425
|
200
|
160
|
￠18*8
|
180
|
280
|
|
100
|
400
|
460
|
220
|
180
|
￠18*8
|
210
|
310
|
|
125
|
470
|
550
|
250
|
210
|
￠18*8
|
240
|
370
|
|
150
|
535
|
610
|
285
|
240
|
￠23*8
|
260
|
413
|
|
200
|
670
|
772
|
340
|
295
|
￠23*12
|
330
|
510
|
|
250
|
780
|
935
|
405
|
355
|
￠27*12
|
410
|
568
|
|
300
|
895
|
1000
|
460
|
410
|
￠27*12
|
485
|
1075
|
|
350
|
1000
|
920
|
520
|
470
|
￠27*12
|
260
|
不带过滤器
|
|
400
|
1120
|
1145
|
580
|
525
|
￠30*12
|
290
|
不带过滤器
|
