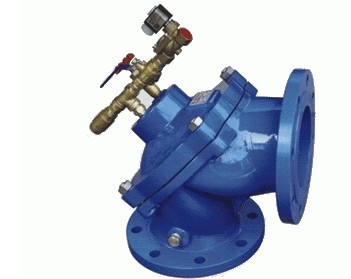

产品名称：角式排泥阀
产品型号：100S
产品口径：DN50～300
产品压力：0.6-6.4MPa
产品材质：铸钢、不锈钢、合金钢等
角式排泥阀概述:
100S角式排泥阀是一种用于消防用水与生活用水并联的供水系统中，用来调配供水方向的阀门。当火灾发生时，消防急需大量用水，立即切断生活用水，确保足够的消防用水；当消防停止用水压力减小时，阀门自动打开，呈常开状态，恢复生活供水。
HB100S型角式排泥阀内部具有特殊强化隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低等优点，经由外部液动（气动）控制管路，集中控制，启闭主阀作用等特点。角型隔膜排泥阀主要适用于水厂、水处理厂，做为排除水池内泥沙及污物。
水利控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。
100S角式排泥阀前要安装过滤器，并应便于排污的要求。
水利控制阀是一种利用水自润式阀体，无须另加机油润滑。但在工程中应用水力控制阀时，还存在一定误区，如阀的适用条件，阀的设计选用要求，安装要点等。
100S角式排泥阀工作原理:
液动角式排泥阀由液压缸和角式截止阀两大部分组成，液压缸为动力带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用后的反馈信息有多达5年未更换者有之。开启速度快，一般在15秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无泄漏，以便维修更换，如配以电磁换回阀指控液压缸，则能实现远控、自控等。
B调试：本阀安装于水系统后进行调试，开启截止阀，开启主阀针阀2圈到4圈，球阀全开，使阀体及上水腔充满介质后，关闭球阀，调试其密性能，然后球阀打开，依据浮球液面的升降，调节本阀的工作性能。
维修保养与故障排除：
主阀的拆卸：
(1)取下外部配管及控制阀；
可能出现的故障及排除方法：
(2)按对角线对称松开螺母，拧入顶丝，卸下阀盖，取出弹簧；
(3)拧下阀杆止退螺母，取下膜片压板及膜片；
(4)取出阀瓣，胶垫压板和大“O”型胶圈；
(5)逆时针松开阀座，取出石棉垫圈。
|
故障现象
|
故障原因
|
排除方法
|
|
水池溢水
|
|
|
导阀橡胶垫片损坏
浮球焊缝摘水
连杆活塞被异物卡住
|
|
|
|
水位过低
|
|
|
|
有异常声音
|
|
|
【 技术参数 】
|
密封试验压力MPa
|
壳体试验压力MPa
|
100S角式隔膜型公称压力
|
|
1.1、1.76
|
1.5、2.4
|
1.0Mpa、1.6Mpa
|
【 主要零件材料 】
|
零件名称
|
薄膜
|
阀瓣、弹簧
|
阀体、阀盖
|
|
100S角式隔膜型材料
|
尼龙强SX橡胶
|
不锈钢
|
铸铁
|
【 外形尺寸 】 （ 法兰连接尺寸符合GB4216 ）
|
公称通径DN（mm)|尺寸(mm)|型号
|
H7B100S-0.6、HB100S-0.6
|
|
H
|
D
|
D1
|
z-Φd
|
|
80
|
140
|
195
|
160
|
4-18
|
|
100
|
150
|
215
|
180
|
8-18
|
|
150
|
185
|
280
|
240
|
8-23
|
|
200
|
245
|
335
|
295
|
8-23
|
|
250
|
340
|
395
|
350
|
12-23
|
|
300
|
395
|
445
|
400
|
12-23
|

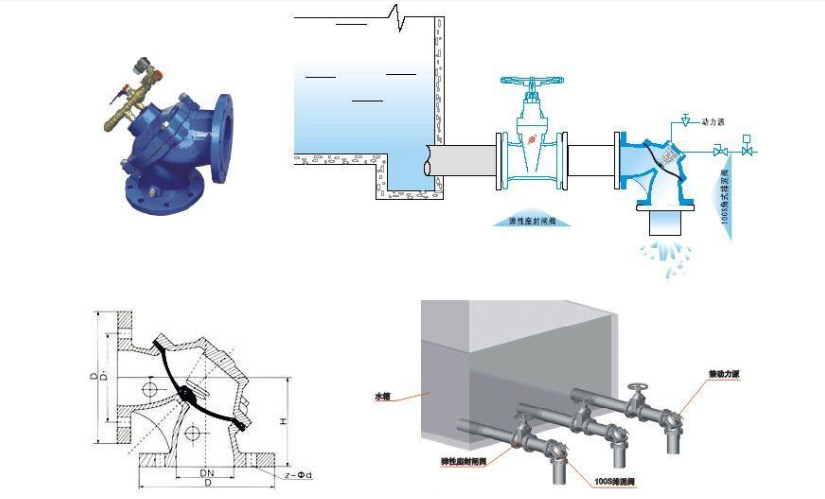

角式排泥阀示意图：
维修保养：
1、阀门应存干燥通风的室内，通路两端须密封。
2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。
3、安装后，应定期进行检查，主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效，如有损坏应及时更换。
(4)阀门检修装配后，应进行密封性能试验。
