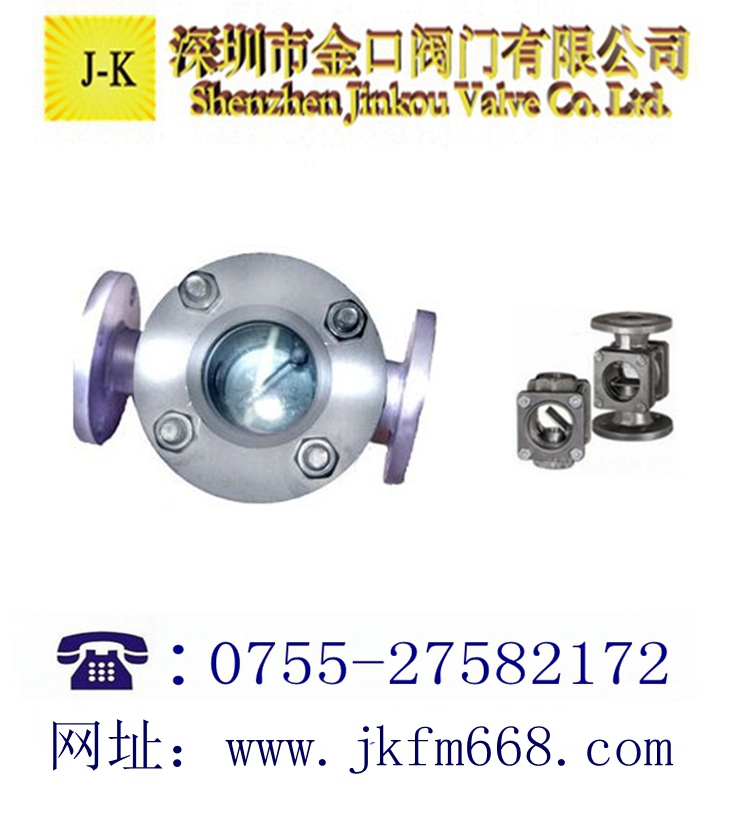

产品名称:
|
摆板视镜
|
产品型号:
|
SG
|
|
驱动方式:
|
自动
|
连接形式:
|
法兰,螺纹
|
|
结构形式:
|
直通式
|
密封结构:
|
PTFE/NBR
|
|
压力范围:
|
0.6MPa-1.0MPa
|
公称通径:
|
DN10-150
|
|
常用材质:
|
碳钢,304,316,316L
|
铭牌:
|
金口品牌
|
摆板视镜,摆板水流指示器由玻璃视镜、观察进出水管道,观察管道分别与进水管道和出水管道连通,在观察管道中有一块能随着介质自由摆动的摆板,摆板与管道垂直自然下垂.在管道中没有介质流动的情况下,舌片处于关闭状态,当管道中有介质流动后,舌片就会随着介质流动的强度,相应的移动一定的角度,观察舌片的位置就可以比较直观的看到管道内的情况
需要注意的是,摆板水流指示器的必需水平安装,让摆板向下垂直于管道.摆板水流指示器的结构近似于止回阀,所以在安装的时候还要注意介质的流动方向.如果装反了,摆板水流指示器就成为一个止回阀,阻断管道的流通了.
【法兰标准】一般采用JB/T81-94,如需其它法兰标准请用户注明:如HG、ANSI、ASME、HGJ、DIN、JIS等。
摆板视镜,摆板水流指示器技术参数:
体材质:碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质:钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质:NBR、PTFE。
工作压力0.6MPa-1.0MPa
框式视镜,方形视镜工作温度:
钠钙玻璃的最高允许温度为150℃,温度的急剧变化范围为120℃至20℃
硼硅玻璃的最高允许温度为280℃,温度的急剧变化范围为230℃至20℃
石英玻璃的最高允许温度为800℃,温度的急剧变化范围为550℃至20℃
视镜观察液体流动,安装尺寸小,而且驱动力矩小,操作简便、迅速,并且还同时具有良好的流量调节功能和关闭密封特性,视镜在大中口径、中低压力的使用领域,它是主导的视镜形式。
用途:本视镜可用于温度高,腐蚀性强、危险性较大,易结晶的化工塔器中,以保证其安全生产。
结构:该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。
尿素生产过程中,在带视镜阀门的中低压塔器内,由于工作温度高,液体腐蚀性强的特点,容易造成液面计视镜玻璃损坏,视镜底板变形,而且在安装视镜玻璃过程中,有时因受力不均匀,易造成视镜玻璃破裂。如果没有及时发现,开车后必然发生泄漏,这时就必须全系统停车进行热洗更换。这样不但给系统长周期安全运行带来困难,而且严重影响尿素生产的效率。
|
